KI 120 Kinematický model: posúvač kľuky
- prevod rovnomerného rotačného pohybu na čisto harmonický vratný pohyb
- vplyv dĺžky kľuky a vstupného uhla na výstupný zdvih
- zaznamenávanie prevodovej funkcie posúvača kľuky
1 kinematický model
1 sada inštruktážneho materiálu
- znázornenie čisto harmonického vratného pohybu
voliteľné
WP 300.09 Laboratórny vozík
Kľukový posúvač na rozdiel od bežného kľukového mechanizmu generuje čisto harmonický pohyb zdvihu.

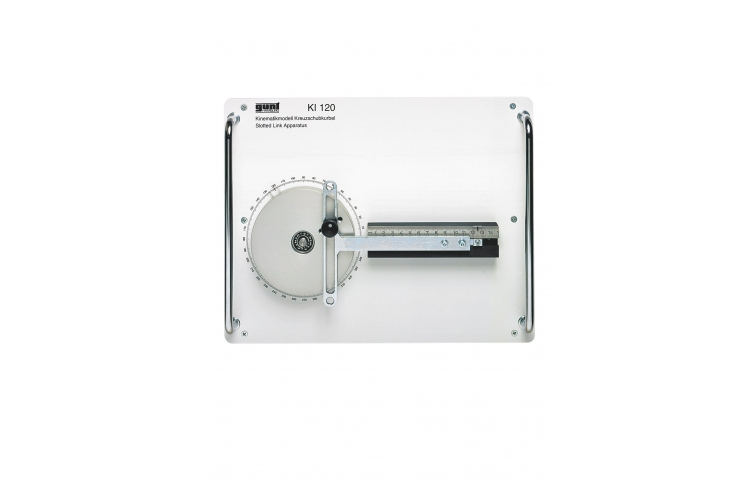

Jednotka KI 120 môže byť použitá na generovanie a štúdium čisto harmonických pohybov zdvihu. Experimentálna jednotka pozostáva z otočného kľukového kotúča, ojnice a pevného valca. Ojnica je na jednej strane spojená s kľukovým kotúčom cez kľuku. Zmenou polohy kľuky na kotúči kľuky sa nastavuje polomer kľuky v troch polohách.
Na druhom konci je ojnica pripojená k pevnému valcu. Tento koniec modeluje piest. Uhol sa nastavuje pomocou kľukového kotúča a uhlová stupnica je integrovaná do základnej dosky. Na valec je pripevnené na milimeter presné oceľové pravítko na meranie zdvihu.
Prvky sú namontované na základnej doske. Dve rukoväte uľahčujú prenášanie a stohovanie jednotky.
Objednávacie číslo: 041.12000
Špecifikácia
- vyšetrenie kľukového posúvača
- generovanie a skúmanie čisto harmonických pohybov úderov
- nastavenie polomeru kľuky v troch polohách ojnice na kotúči kľuky
- nastavenie uhla otáčaním kľukového kotúča
- zmerajte zdvih na valci
Technické dáta
Kľukový disk
- eloxovaný hliník
- namontované na guľôčkovom ložisku
Polomer kľuky
- 25 mm
- 37,5 mm
- 50 mm
Spojovacia tyč
- eloxovaný hliník
Valec
- zdvih 0…100 mm
Rozmery a hmotnosť
DxŠxV: 380x280x100 mm
Hmotnosť: cca. 3 kg
