KI 110 Kinematický model: kľukový mechanizmus
Kľukový mechanizmus je funkčná skupina strojov, ktorá premieňa rovnomerne rotačný (rotačný) pohyb na vratný (translačný) pohyb alebo naopak. Kľukové mechanizmy sa používajú v motoroch, čerpadlách alebo lisoch.

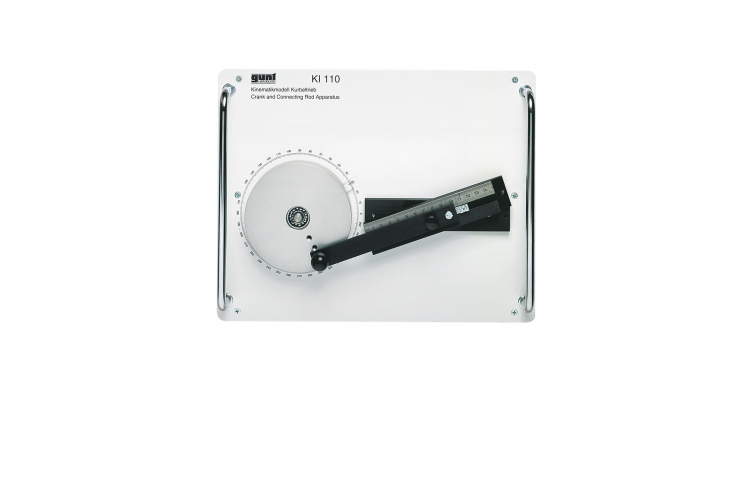

Jednotka KI 110 môže byť použitá na demonštráciu tejto prestavby s pevným alebo oscilačným valcom. Experimentálna jednotka pozostáva z kľukového disku, ojnice a valca. Ojnica je na jednej strane spojená s kľukovým kotúčom cez kľuku. Zmenou polohy kľuky na kotúči kľuky sa nastavuje polomer kľuky v troch polohách.
Na druhom konci je ojnica pripojená k valcu. Tento koniec modeluje piest. Jednoduchým otočením skrutky je možné zablokovať otočný valec a tým demonštrovať kľukový mechanizmus s pevným alebo výkyvným valcom.
Uhol sa nastavuje pomocou kľukového kotúča; uhlová stupnica je integrovaná do základnej dosky. Na valec je pripevnené na milimeter presné oceľové pravítko na meranie zdvihu.
Prvky sú namontované na základnej doske. Dve rukoväte uľahčujú prenášanie a stohovanie jednotky.
Objednávacie číslo: 041.11000
Špecifikácia
- skúmanie kľukového mechanizmu
- nastavenie polomeru kľuky v troch polohách kľuky na kotúči kľuky
- nastavenie uhla otáčaním kľukového kotúča
- zmerajte zdvih na valci
- otočný valec môže byť zablokovaný na štúdium kľukového mechanizmu s pevným alebo oscilujúcim valcom
Technické dáta
Kľukový disk
- eloxovaný hliník
- namontované na guľôčkových ložiskách
Polomer kľuky
- 25 mm
- 37,5 mm
- 50 mm
Spojovacia tyč
- hliník, eloxovaný čierny
Valec
- zdvih 0…100 mm
Rozmery a hmotnosť
DxŠxV: 360x280x70 mm
Hmotnosť: cca. 2 kg
