PT 502 Vyvažovanie rotujúcich strojov
- merať a posudzovať vibrácie stroja
- výskyt nevyvážených vibrácií

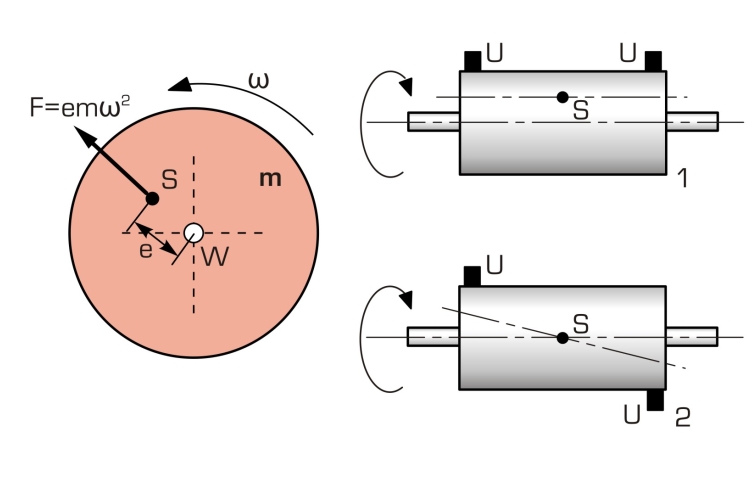

- statická, dynamická alebo všeobecná nerovnováha
- závislosť vibrácií nevyváženosti od polohy a veľkosti nevyváženosti
- základné princípy vyvažovania
- vyváženie poľa v jednej rovine
- vyváženie poľa v dvoch rovinách
- hodnotenie kvality vyvažovania
- pomocou počítačového analyzátora vibrácií
1 experimentálna jednotka
1 riadiaca jednotka
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
- meranie nevyvážených vibrácií
- jedno a dvojrovinové vyvažovanie
voliteľné
WP 300.09 Laboratórny vozík
V rotačných strojoch, ako sú turbíny alebo čerpadlá, vibrácie spôsobené nevyváženosťou vedú k problémom s komfortom alebo dokonca k poškodeniu súvisiacemu s preťažením. Nevyváženosť rotujúcej časti stroja môže spôsobiť škodlivé vibrácie v celom stroji. Známym príkladom sú nevyvážené pneumatiky na aute. Tie spôsobujú nepríjemné a nepríjemné vibrácie v riadení. To je dôvod, prečo sú takmer všetky rotujúce časti vyvážené. Ak sa toto vyvažovanie nevykonáva na konkrétnom stroji, ale priamo na stroji v prevádzke umiestnenom na mieste, nazýva sa vyvažovanie na mieste. Vyváženie poľa sa vykonáva v štyroch krokoch. V prvom kroku sa vibrácie používajú na meranie počiatočnej nerovnováhy. V druhom kroku sa aplikujú ďalšie známe skúšobné nevyváženosti a systém sa znova zmeria. V treťom kroku sa z týchto dvoch meraní vypočíta a použije vyváženie. Štvrtým krokom je kontrolný chod na kontrolu, či bolo vyváženie úspešné.

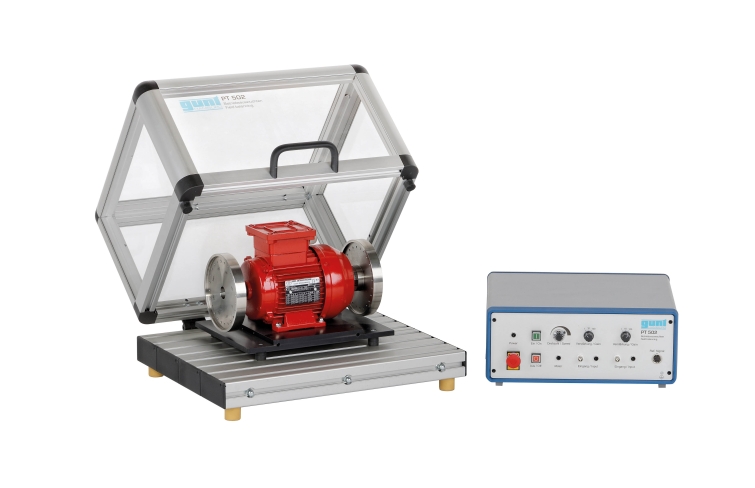

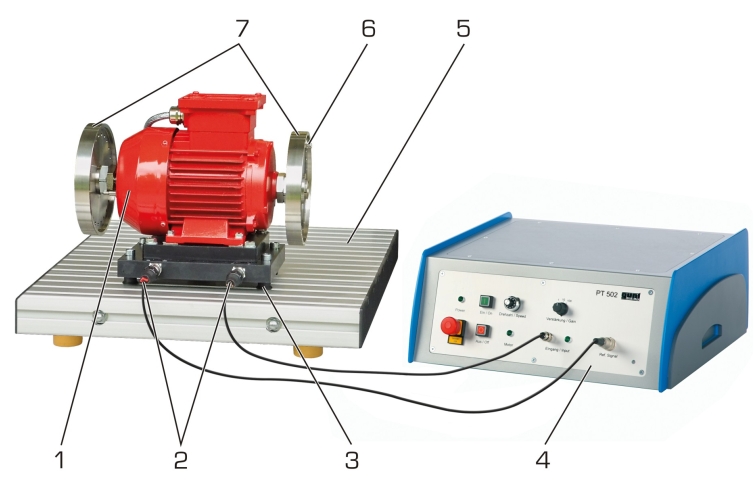

Jadro jednotky PT 502 tvoria dva zotrvačníky, ktoré sú poháňané elektromotorom. Definované nevyváženosti môžu byť pripevnené k zotrvačníkom. Na päte motora sú dva senzory zrýchlenia, ktoré merajú nevyvážené vibrácie. Rýchlosť sa meria optickým senzorom. Motor je uložený na základnej doske s gumovými prvkami tlmiacimi vibrácie. Jednotka je poháňaná meniteľnou rýchlosťou pomocou frekvenčného meniča.

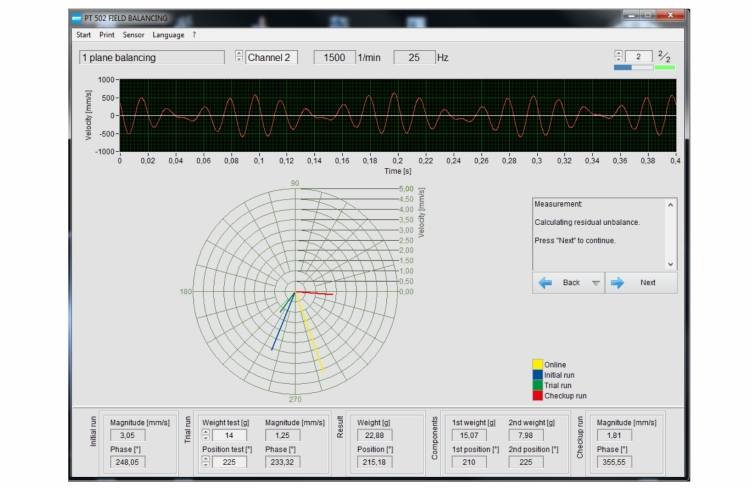

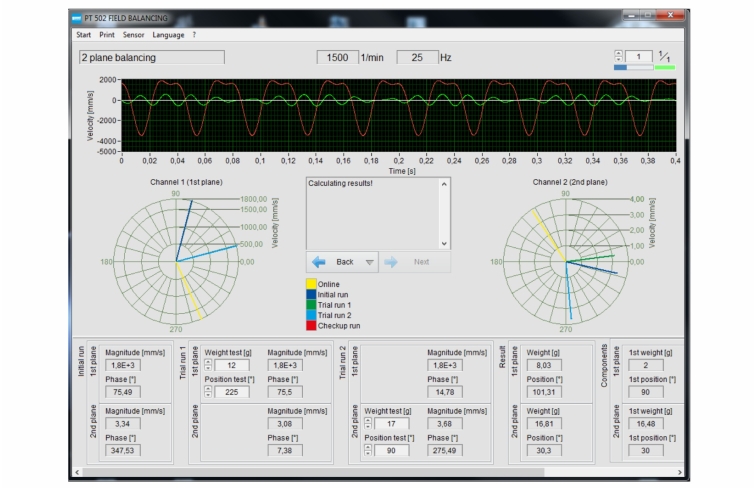

Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou softvéru na analýzu vibrácií, ktorý je súčasťou balenia. Tento analytický softvér má nasledujúce funkcie: dvojkanálový osciloskop na vyšetrovanie v časovom rozsahu, dvojkanálový spektrálny analyzátor na vyšetrovanie vo frekvenčnom rozsahu, zosilňovač vibrácií a vyvažovací modul na vyvažovanie v jednej a dvoch rovinách.
Objednávacie číslo: 052.50200
Špecifikácia
- vyváženie poľa v jednej alebo dvoch rovinách
- 2 zotrvačníky s montážnymi otvormi pre nevyvážené alebo vyvažovacie hmoty a uhlové delenie
- nerovnováha alebo balančné hmoty v rôznych veľkostiach
- hnací motor s premenlivou rýchlosťou cez frekvenčný menič
- elastické ložisko hnacieho motora
- tlmenie vibrácií základnej dosky pomocou gumených nožičiek
- riadiaca jednotka s integrovaným meracím zosilňovačom
- prístrojové vybavenie: optický snímač rýchlosti, 2 snímače zrýchlenia na meranie vibrácií
- softvérové funkcie: dvojkanálový osciloskop, dvojkanálový analyzátor FFT , krivka nábehu, analýza poradia a vyváženie
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Zotrvačníky
- 2x hmotnosť: 1 675 kg
- polomer pre vyvažovacie závažia: 60 mm
- uhlové delenie: 15°
Hnací motor
- rýchlosť: 300…3000 min -1
- výkon: 370W
Nerovnováha alebo rovnovážne masy
- 2…10 g
- max. celková nevyváženosť: 2x 42cmg
Senzory zrýchlenia
- frekvenčný rozsah: 1…10000 Hz
- citlivosť: 100mV/g
- rezonančná frekvencia: 32 kHz
Optický snímač rýchlosti
- rozsah skenovania: 3…150 mm
- laser triedy II: 675 nm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 510x450x380 mm (experimentálna jednotka)
DxŠxV: 370x360x160mm (riadiaca jednotka)
Hmotnosť: cca. 39 kg (celkovo)
Vyžaduje sa pre prevádzku
PC s Windows
