TM 155 Voľné a nútené vibrácie

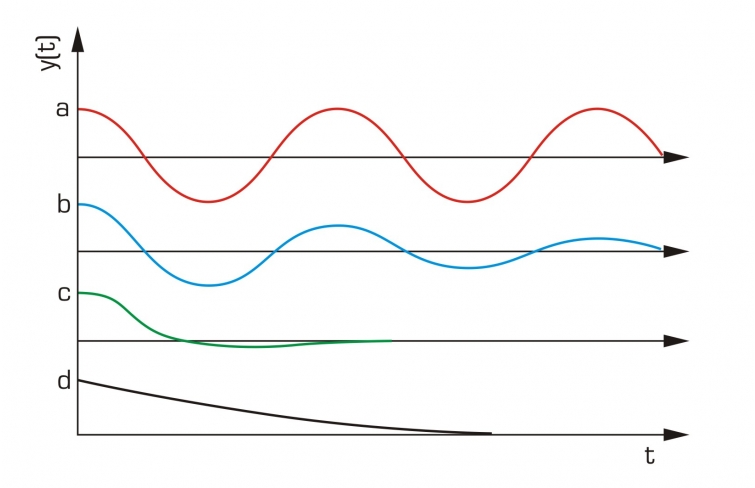

- voľné vibrácie
- tlmené vibrácie
- zotrvačná sila a posunové budenie
- vynútené vibrácie
- rezonancia
- amplitúdovej odozvy a fázovej odozvy
1 experimentálna jednotka
1 tyčový oscilátor
3 vinuté pružiny
1 budič nerovnováhy
1 objemový budič
1 riadiaca jednotka pre nesymetrický budič
1 tlmič
1 meter amplitúdy
1 bicí nahrávač
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- demonštrácia základných základov teórie mechanických vibrácií
- tlmenie a rezonancia pri vynútených vibráciách
- dva rôzne princípy vibračnej excitácie
voliteľné
TM 155.20 Systém na zber dát
TM 150.02 Voľné a tlmené torzné vibrácie

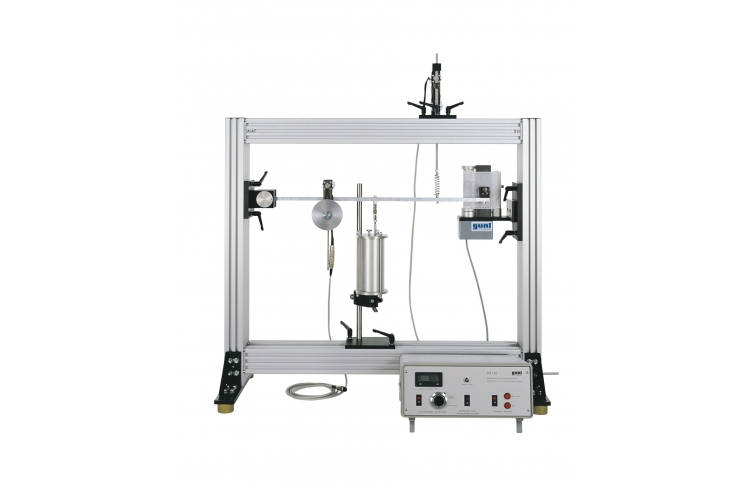

Vynútené vibrácie sa v strojárstve vyskytujú rôznymi spôsobmi. Zatiaľ čo sú žiaduce vo vibračných sitách alebo vibračných dopravníkoch, často sú nežiaduce v motoroch alebo iných rotačných strojoch. Experimentálna jednotka TM 155 jasne demonštruje základy potrebné na zvládnutie voľných a vynútených vibrácií. Rozdiely medzi dvoma hlavnými typmi budenia pre vynútené vibrácie možno ukázať na jednoduchom vibračnom modeli.

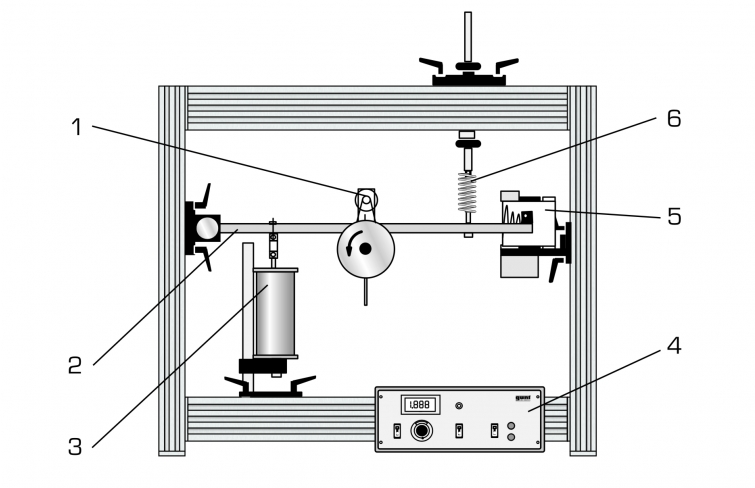

Ústredným prvkom experimentálnej jednotky je robustný hliníkový profilový rám, ku ktorému sú pripevnené rôzne experimentálne zostavy. Ako vibračný systém sa používa tyčový oscilátor. To ponúka jednoduchú a flexibilnú konfiguráciu.

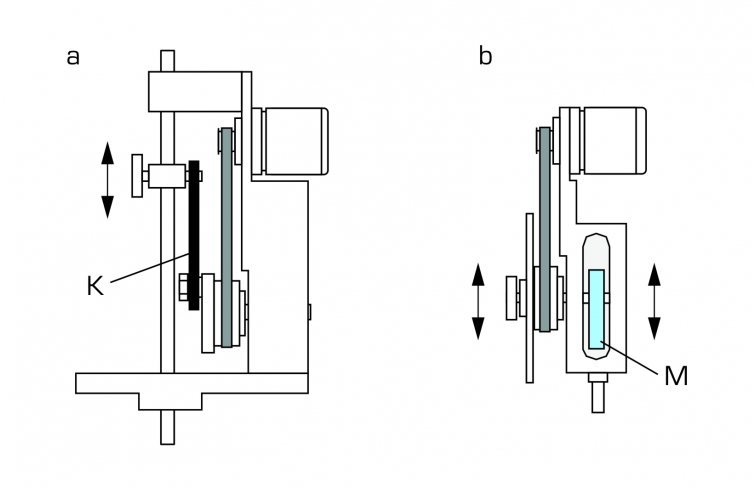

Pružina, tlmič a budič vibrácií môžu byť namontované v ľubovoľnej polohe. Na budenie základného bodu pružiny je k dispozícii budič nerovnováhy a budič posunu.
Frekvencia budenia sa nastavuje a zobrazuje na riadiacej jednotke. Olejový hydraulický tlmič umožňuje tlmenie vibrácií s nastaviteľnou úrovňou tlmenia. Mechanický bubnový rekordér ponúka možnosť nahrávania vibrácií. Namerané hodnoty je možné zobraziť a analyzovať na PC pomocou voliteľnej jednotky TM 155.20 na zber údajov. Ako príslušenstvo je k dispozícii demonštračná jednotka pre torzné vibrácie ( TM 150.02 ).
Objednávacie číslo: 040.15500
Špecifikácia
- základy teórie mechanických vibrácií; voľné, tlmené a vynútené vibrácie
- tyčový oscilátor
- 3 vinuté pružiny
- nevyvážený budič s jednosmerným motorom
- objemový budič s jednosmerným motorom
- elektronická riadiaca jednotka s digitálnym displejom, nastaviteľná frekvencia budenia
- tlmič s olejovou náplňou
- elektricky poháňaný bubnový záznamník
- amplitúdový merač s elektrickým kontaktom pre spúšťacie zariadenia
- skladovací systém pre diely
Technické dáta
Tyčový oscilátor: DxŠxV: 700x25x12mm, 1,6kg
Vinuté pružiny
- 0,75 N/mm
- 1,5 N/mm
- 3,0 N/mm
Frekvencia budiča: 0…50Hz, elektronicky riadená
Nevyváženosť budiča nevyváženosti: 0…1000 mmg Zdvih posuvného budiča: 20 mm
Konštanta klapky: 5…15Ns/m, plnená olejom
Mechanický bicí nahrávač
- posuv: 20 mm/s
- šírka papiera: 100 mm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x420x900 mm
Otvor rámu ŠxV: 870x650mm
Hmotnosť: cca. 52 kg
Skladovací systém:
DxŠxV: 1170x480x237 mm
Hmotnosť: cca. 12 kg
