TM 150.02 Voľné a tlmené torzné vibrácie

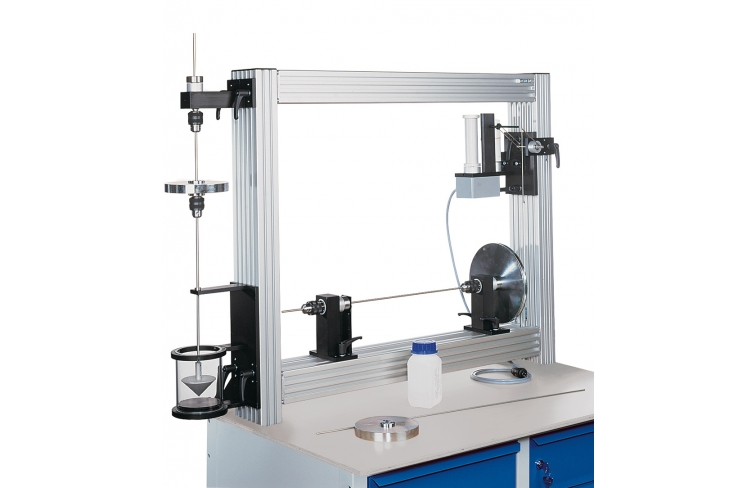

Na obrázku je zobrazená súprava príslušenstva TM 150.02 spolu s TM 150.

vlastná frekvencia rotačného oscilátora
vplyv torznej tuhosti, hmotnosti a tlmenia

1 experimentálna jednotka
3 torzné tyče
3 masové disky
3 ložiskové bloky
1 olejový tlmič
1 sada inštruktážneho materiálu

vplyv hmotnosti, torznej tuhosti a tlmenia na správanie sa rotačného oscilátora

požadovaný

TM 150 Vibračný trenažér
alebo
TM 155 Voľné a nútené vibrácie

V pohonných systémoch hrajú hlavnú úlohu torzné vibrácie. Voľba nevhodnej vlastnej frekvencie môže viesť k rezonančným javom, ktoré môžu za určitých okolností viesť k vážnemu poškodeniu.

Jednotka TM 150.02 sa môže použiť na vytváranie voľných torzných vibrácií a na štúdium účinkov torznej tuhosti, hmotnosti a tlmenia na frekvenciu a amplitúdu. Súprava príslušenstva je určená na inštaláciu do vibračných trenažérov TM 150 alebo TM 155 .

Súprava príslušenstva obsahuje tri rôzne torzné tyče a disky s rôznou hmotnosťou, pomocou ktorých sa vytvárajú torzné vibrácie.
Tuhosť torzných tyčí je možné nastaviť výberom efektívnej dĺžky tyče tak, aby sa prirodzená frekvencia torzných vibrácií dala nastaviť v širokých medziach.

Ložiská a kotúče hmoty sú upínané do polôh na torzných tyčiach pomocou upínacích skľučovadiel. Na zobrazenie tlmených vibrácií sa používa olejový tlmič. Vibrácie sa zaznamenávajú na záznamníku TM 150 / TM 155 .
