TM 140 Voľné a nútené torzné vibrácie

určiť torznú tuhosť torznej tyče
určiť hmotnostné momenty zotrvačnosti

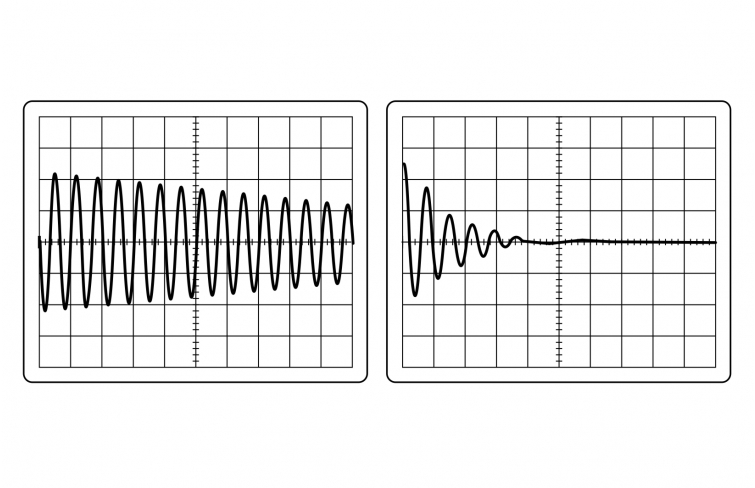

rozpadové správanie torzných vibrácií
určiť tlmenie torzných vibrácií
vynútené torzné vibrácie, rezonancia

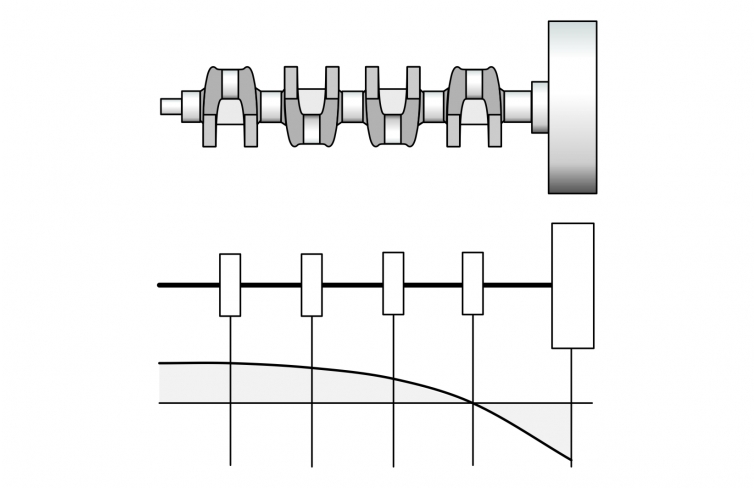

torzné vibračné systémy s viacerými hmotnosťami
- dvojhmotový torzný oscilátor
- trojhmotový torzný oscilátor

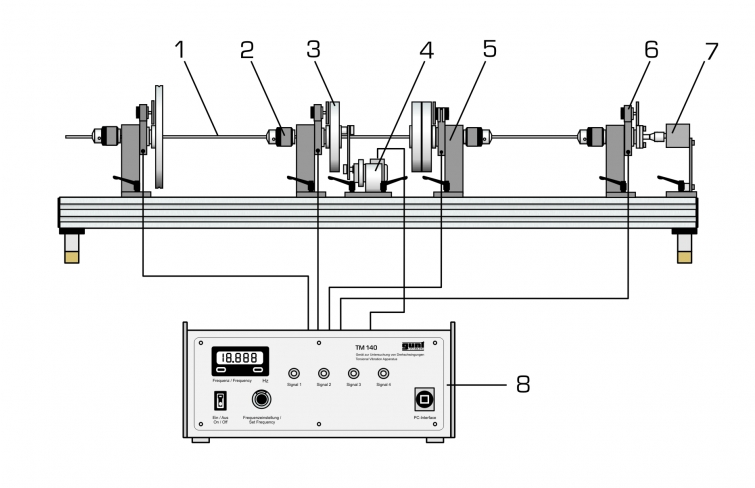

1 rám
4 ložiskové jednotky
1 torzná tyč
3 masové disky
1 budič
1 rotačný tlmič
1 zobrazovacia a riadiaca jednotka
1 sada káblov
1 šesťhranný skrutkovač veľkosti 4
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

vyšetrenie torznej tuhosti a torzných vibrácií
správanie dvojhmotových a trojhmotových torzných oscilátorov

voliteľné

WP 300.09 Laboratórny vozík

V systémoch poháňaných remeňom sa často pozorujú torzné vibrácie. Pri vhodnom budení rezonancií sa môžu vyskytnúť veľké amplitúdy vibrácií, ktoré môžu viesť k silnému zaťaženiu hriadeľov a ozubených kolies, čo môže viesť k poškodeniu.

Jednotku TM 140 možno použiť na vytváranie voľných a vynútených torzných vibrácií a na štúdium účinkov torznej tuhosti, hmotnosti a tlmenia na frekvenciu a amplitúdu.

Jadrom experimentálnej jednotky je kovová torzná tyč. Hromadné kotúče s rôznymi rotačnými zotrvačnosťami je možné pripevniť k tyči pomocou upínacích skľučovadiel. To umožňuje vytvoriť torzný vibračný systém s až tromi hmotnosťami. Torzná tuhosť sa dá nastaviť zmenou efektívnej dĺžky tyče. Na znázornenie vynútených vibrácií sa používa budiaca jednotka poháňaná elektromotorom. Frekvencia sa dá nastaviť a odčítať na riadiacej jednotke.
Tlmič umožňuje nastaviť rôzne stupne tlmenia. Torzné vibrácie sú snímané rotačnými snímačmi na ložiskách torznej tyče a sú k dispozícii na riadiacej jednotke ako elektrický signál. Všetky signály sú dostupné aj cez USB port a možno ich preniesť do PC.

Softvér GUNT umožňuje zaznamenávať a analyzovať signály, napríklad záznam rezonančnej krivky alebo zobrazenie prirodzeného režimu.

Objednávacie číslo: 040.14000

Špecifikácia

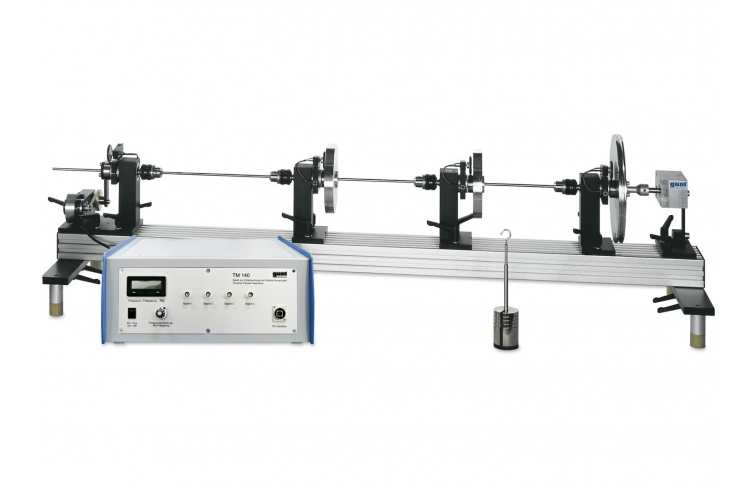

experimentálna jednotka na skúmanie torzných vibrácií a torznej tuhosti
3 masové disky
4 voľne polohovateľné ložiskové jednotky na guličkových ložiskách s upínacími skľučovadlami
utesnený olejový tlmič
budiaca jednotka s hnacou kľukou; amplitúdy budiča 1,4°, 1,8°, 2,4°
4 otočné snímače uhla, 0,03V/°
elektrická riadiaca jednotka budiča na nastavenie a zobrazenie frekvencie budiča a na napájanie otočného enkodéra
Softvér GUNT na zber dát cez USB pod Windows 10
