HM 159.11 Prirodzené vibrácie na modeli lode
- merať a zaznamenávať prirodzené frekvencie a režimy modelu lode (vo vzduchu)
- vibračné správanie modelu vo vzduchu
- porovnanie medzi teóriou (aproximačný vzorec na určenie prvej frekvencie ohybu) a praxou (nameraná vlastná frekvencia)
- vplyv diskrétnych prídavných hmôt alebo záťaže na vlastnú frekvenciu a režim (záťaž a prídavné závažia nie sú zahrnuté)
- vibračné správanie plávajúceho modelu lode (možné s prídavnou nádržou)
1 tréner
1 model lode
4 pružiny
1 merací zosilňovač
1 výkonový zosilňovač
1 vibračný budič
1 generátor funkcií
2x multimeter
1 senzor zrýchlenia
1 sada káblov
1 sada inštruktážneho materiálu
- dynamické správanie konštrukcie lode
- jednoduchý tvar lode zjednodušuje matematický prístup
- možné rôzne budiace signály
- voliteľné budiace a meracie body
V súčasnosti je analýza vibrácií založená na experimentoch nevyhnutnou súčasťou konštrukcie a vývoja stavby lodí.
Jednotka HM 159.11 pomáha študentom urobiť prvé kroky v oblasti experimentálnej vibračnej analýzy alebo modálnej analýzy konštrukcií. Pomocou tohto trenažéra sa študuje dynamické správanie konštrukcie lode a študenti sa učia základy experimentálnej analýzy vibrácií.

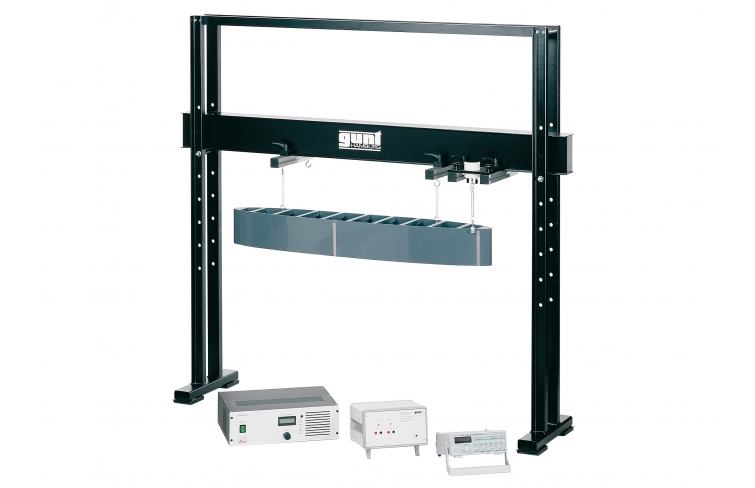

Jednotku HM 159.11 je možné použiť na meranie a zaznamenávanie vlastných frekvencií a režimov modelovej lode. Jednoduchý idealizovaný tvar lode uľahčuje matematický prístup k problému. Plastový model lode má deväť rebier a elipsovitý pôdorys.

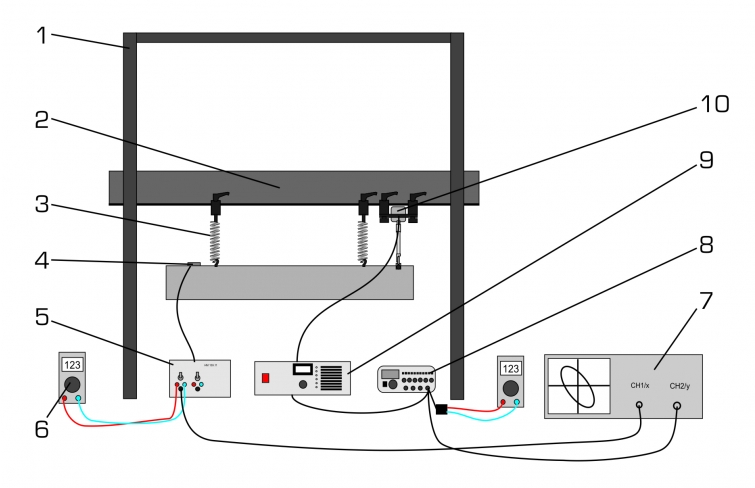

Model lode je pripevnený k pevnému priečniku pomocou pružín. Uzavretý krabicový prierez s vysokou tuhosťou znamená, že vlastná frekvencia priečnika je zanedbateľne vysoká.

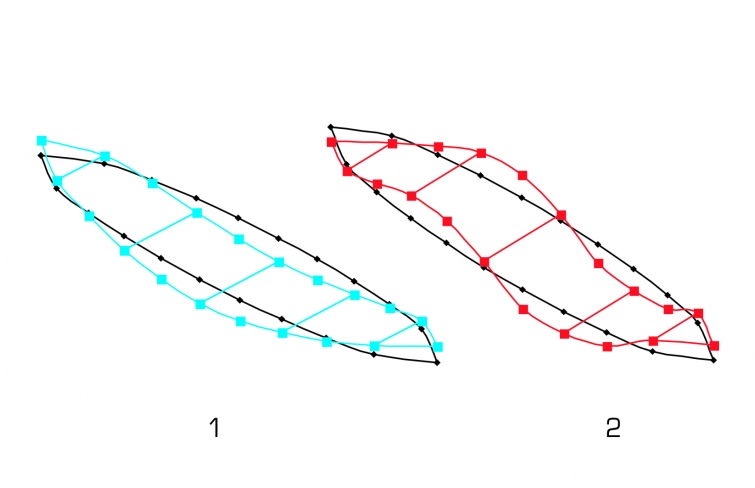

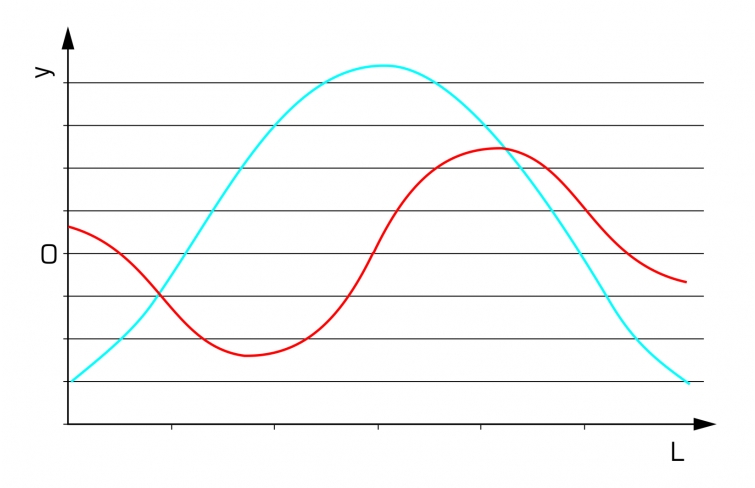

Elektrodynamický vibračný budič spôsobuje, že model lode vibruje. Funkčný generátor vytvára budiaci signál, ktorého amplitúda a frekvencia môžu byť nastavené. Ľubovoľne polohovateľný snímač zrýchlenia meria odozvu modelu na budiaci signál. Týmto spôsobom je možné postupne generovať prenosové funkcie pre rôzne body modelu lode. Tieto môžu byť použité na určenie vibračných režimov pre rôzne vlastné frekvencie. Experimenty sa môžu vykonávať aj vo vode.
Na vykonanie týchto experimentov je potrebná ďalšia nádrž (nie je súčasťou dodávky). Doplnkové experimenty sa môžu vykonávať s dodatočným predradníkom a závažiami.
Objednávacie číslo: 070.15911
Špecifikácia
- vibračné správanie modelu lode vo vzduchu a vo vode (s prídavnou nádržou)
- model lode namontovaný na pružinách; meranie budenia a zrýchlenia vibrácií v akomkoľvek bode
- rám s výškovo nastaviteľnou priečkou na uchytenie modelu
- vysoká vlastná frekvencia priečnika vďaka uzavretému skriňovému prierezu s vysokou tuhosťou a nízkou hmotnosťou
- plastikový model lode s eliptickým líniovým pôdorysom a 9 rebrami
- kapacitný snímač zrýchlenia s meracím zosilňovačom, voľne polohovateľný
- vibračný budič s výkonovým zosilňovačom a funkčným generátorom: sínusový, trojuholníkový alebo obdĺžnikový signál
- možnosť zobrazenia nameraných hodnôt na osciloskope (nie je súčasťou dodávky)
Technické dáta
Vibračný budič
- elektrodynamický typ s permanentným magnetom
- max. sila: 8,9N
- frekvenčný rozsah: 5…12000Hz
Generátor funkcií
- nastaviteľná frekvencia, amplitúda a offset
- výstup: 0…10Vss, 50 Ohm
Senzor zrýchlenia
- rozsah merania: ±5g
- frekvenčný rozsah: 0…400Hz
Modelová loď
- palubný nosník s upevňovacími otvormi pre senzory a zavesenie
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1800x400x1700 mm (rám)
DxŠxV: 1200x200x150 mm (model)
Hmotnosť: cca. 50 kg
