TM 180 Rozložnie síl v piestových motoroch

účinok hromadných síl
- hmotnostné sily v závislosti od rýchlosti
- hmotnostné sily v závislosti od hmotnosti piesta
- hmotnostné sily prvého a druhého rádu

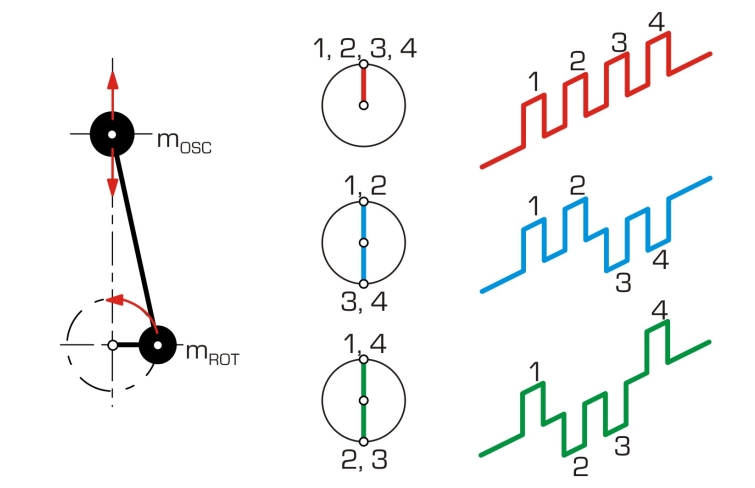

porovnanie rôznych kľukových pohonov
- 4-valec, symetrický, uhol medzi kľukami 180°
- 4-valec, nesymetrický, uhol medzi kľukami 90°
- 2-valec, uhol medzi kľukami 180°
- jednovalec

1 model motora
1 zobrazovacia a riadiaca jednotka
1 sada príslušenstva (náradie, prídavné hmoty)
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

skúmanie síl voľnej hmoty a momentov piestového motora
plynulé nastavenie uhla medzi kľukami
simulácia jedno-, dvoj- alebo štvorvalcových motorov

voliteľné

WP 300.09 Laboratórny vozík

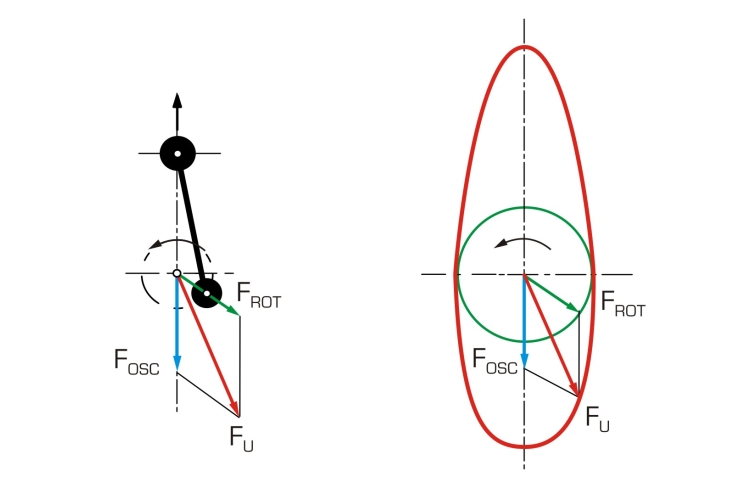

Každý piestový motor vytvára masové sily. Hmotnostné sily kmitajúcich hmôt sa nedajú úplne kompenzovať, zatiaľ čo sily hmôt rotujúcich hmôt sú plne kompenzované. Použitím niekoľkých valcov je možné, že sily sa navzájom kompenzujú. Stále sa však môžu vyskytnúť rušivé momenty.

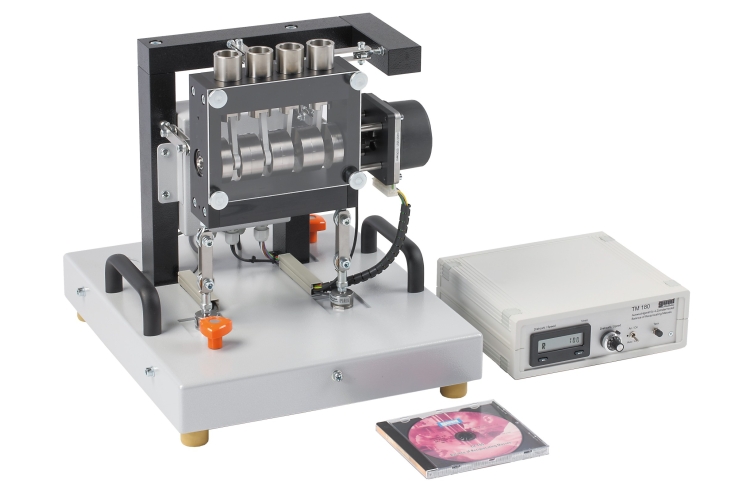

Experimentálna jednotka TM 180 umožňuje skúmanie voľných hmôt a momentov piestového motora s jednovalcom, s dvoma valcami alebo so štyrmi valcami.

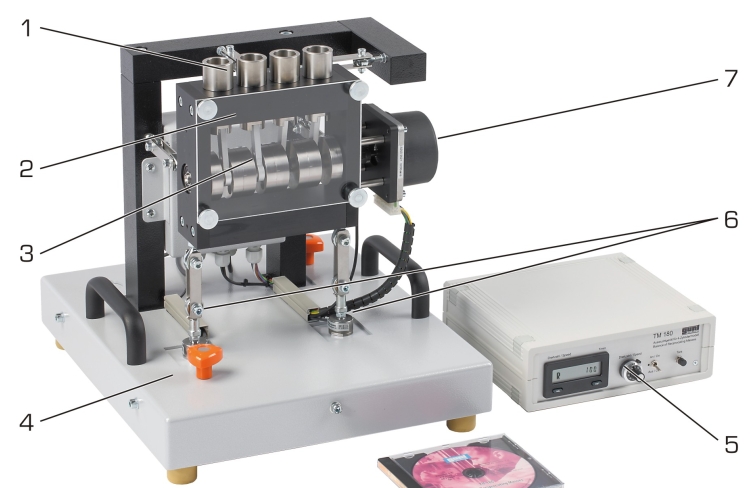

Model motora obsahuje piesty s plastovými klznými puzdrami. Klzné puzdrá nevyžadujú mazanie. Pre každý valec je možné plynule nastaviť uhol medzi kľukami. Ako pomôcka sú značky poskytnuté pri 0°, 90°, 180° a 270 °.

Oscilačné hmoty je možné meniť použitím prídavných závaží na piestoch. Štvornásobný kľukový hriadeľ je priamo poháňaný jednosmerným motorom cez zubovú spojku. Rýchlosť je elektronicky riadená a digitálne zobrazovaná. Voľné sily a momenty sú zaznamenávané silovými snímačmi umiestnenými na podpere modelu. Všetky elektronické funkcie sú integrované v zobrazovacej a riadiacej jednotke. Zobrazovacia a riadiaca jednotka obsahuje aj USB rozhranie pre zber dát.

Softvér GUNT umožňuje detailné vyhodnotenie signálov síl a momentov.

Objednávacie číslo: 040.18000

Špecifikácia

skúmanie kmitavých a rotujúcich síl a momentov piestového motora do 4 valcov
simulácia jedno-, 2- alebo 4-valcových motorov
elektronicky komutovaný a otáčkovo riadený hnací motor s digitálnym zobrazením rýchlosti
plynulé nastavenie uhla medzi kľukami
snímače sily na meranie síl a momentov
izolácia vibrácií pomocou gumových prvkov a vhodného ladenia
Softvér GUNT na zber dát cez USB pod Windows 10
