GL 112 Skúmanie vačkových mechanizmov

výškové krivky v nezhodujúcom sa zaberajúcom prvku

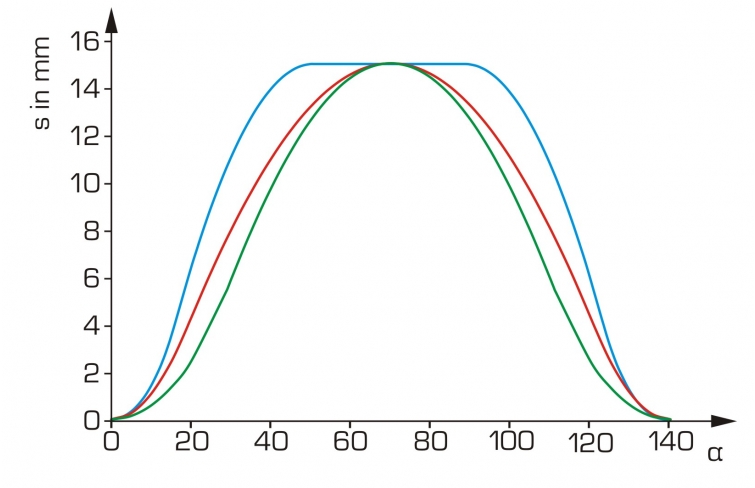

krivka elevácie v odpruženom zaberajúcom prvku
určiť limitnú rýchlosť a porovnať s teóriou
vplyv pohybujúcej sa hmoty na pohyb vačkového člena/piestu
vplyv tuhosti a predpätia vratnej pružiny na pohyb vačkového člena/piestu
porovnanie výškových kriviek rôznych tvarov vačkových členov
porovnanie výškových kriviek s teóriou

1 experimentálna jednotka
1 zobrazovacia a riadiaca jednotka
4 vačkové členy v tvare vačky
2 angažovaní členovia
3 vratné pružiny
3 bloky zapisovacieho papiera
1 sada nástrojov
1 sada inštruktážneho materiálu

zaznamenávať výškové krivky vačkových mechanizmov
štyri rôzne vačkové členy, dva rôzne zaberajúce členy
vplyv tuhosti a hmotnosti pružiny na dynamické správanie

voliteľné

WP 300.09 Laboratórny vozík

Vačkové mechanizmy zohrávajú dôležitú úlohu pri premene rotačného pohybu na oscilačný pohyb. Najbežnejšou aplikáciou vačkových mechanizmov je aktivácia ventilov v motoroch. Táto aplikácia je vysoko dynamická: ventily sa musia otvárať a zatvárať vo veľmi rýchlom slede. Nesmie sa stratiť kontakt medzi ventilom a vačkou, inak by to viedlo k nekontrolovateľným osciláciám, vznášaniu ventilu a možnému poškodeniu motora.

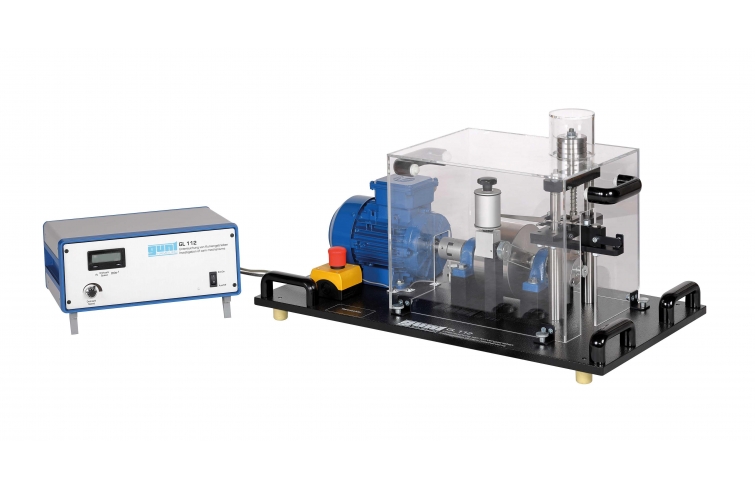

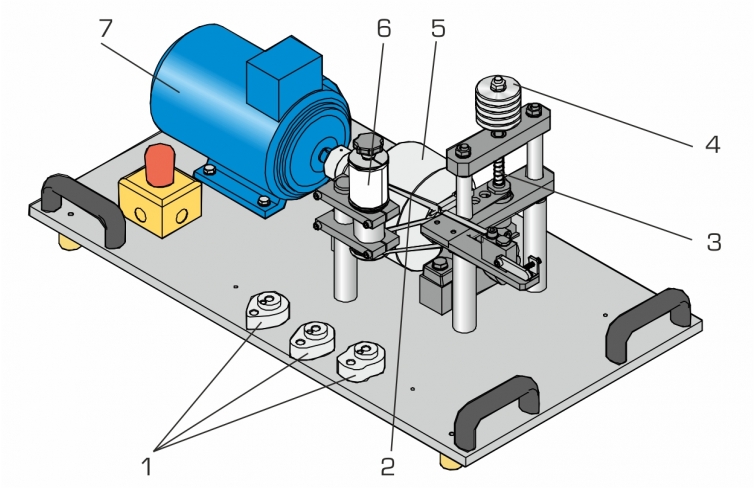

Experimentálna jednotka GL 112 umožňuje dynamické skúmanie vačkového mechanizmu pri rôznych rýchlostiach. Štyri typické vačky so zodpovedajúcimi záberovými členmi sa porovnávajú z hľadiska ich pohybového správania. Ventil je simulovaný hmotou a pružinou.

Zmenou tuhosti pružiny, predpätia pružiny a oscilačnej hmoty je možné študovať dynamické limity príslušných vačiek. Pohyby vačky a zdvihnutie ventilu možno jasne demonštrovať pomocou stroboskopu (nie je súčasťou dodávky).

Záznamník synchronizovaný s vačkovým členom zaznamenáva skutočnú krivku elevácie vačkového mechanizmu. Pohonný motor s reguláciou otáčok s veľkým zotrvačníkom generuje otáčky pokiaľ možno konštantné. Otvorený dizajn znamená, že pohyb je jasne viditeľný v každom detaile.

Priehľadný ochranný kryt zaisťuje bezpečnú prevádzku. Experimentálna jednotka je určená na demonštráciu v inžinierskom vzdelávaní. Nie je vhodný na použitie ako skúšobná stolica v oblasti testovania vytrvalosti/tribológie.

Objednávacie číslo: 030.11200

Špecifikácia

skúmanie vačkových mechanizmov

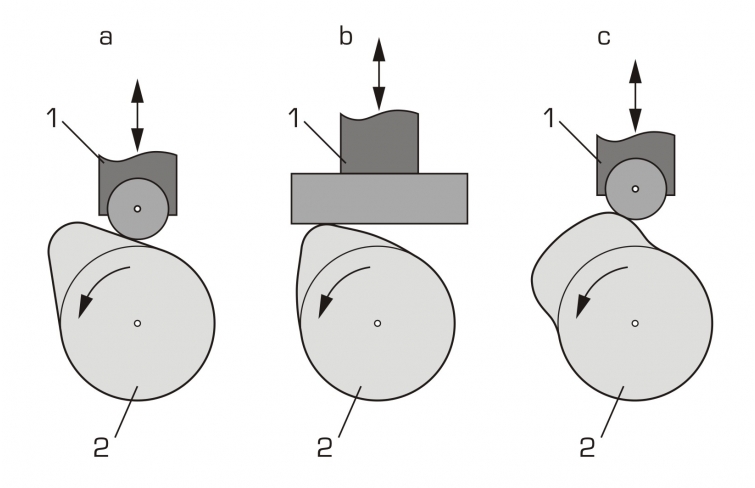

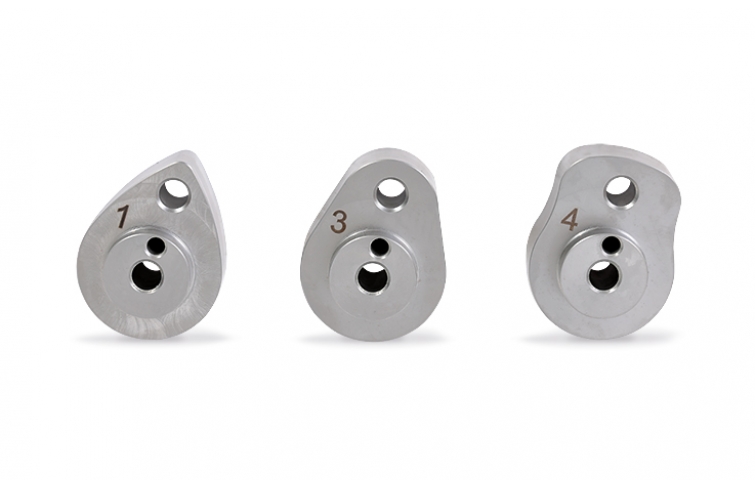

vačkové členy: tangenciálna vačka, dutá vačka, 2 kruhové vačky s rôznym polomerom hlavy
2 rôzne zasúvacie členy: plochý držiak s piestom alebo rolovací držiak s piestom
3 vymeniteľné vratné pružiny a predpätie pružiny
hnací motor s premenlivou rýchlosťou
oscilačnú hmotu je možné zvýšiť pomocou 5 prídavných závaží
mechanický bubnový zapisovač s hrotom a natieraným papierom
optický snímač rýchlosti
priehľadný ochranný kryt pre bezpečnú prevádzku
