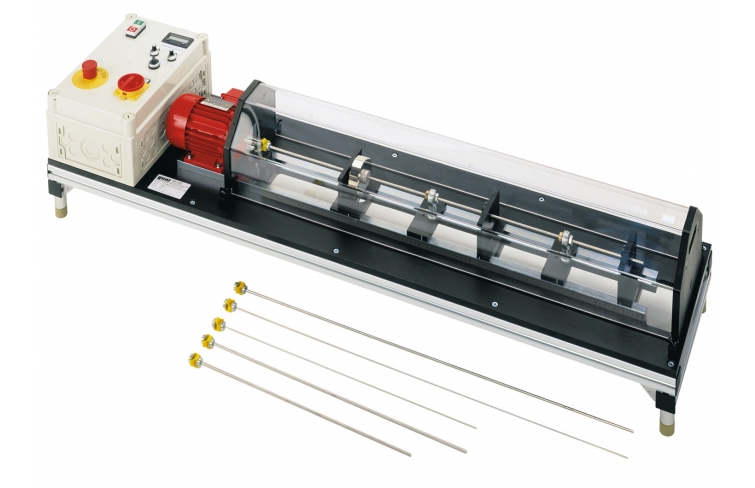

TM 625 Elastické hriadele

skúmanie Lavalovho rotora
- kritická rýchlosť
- samozarovnanie

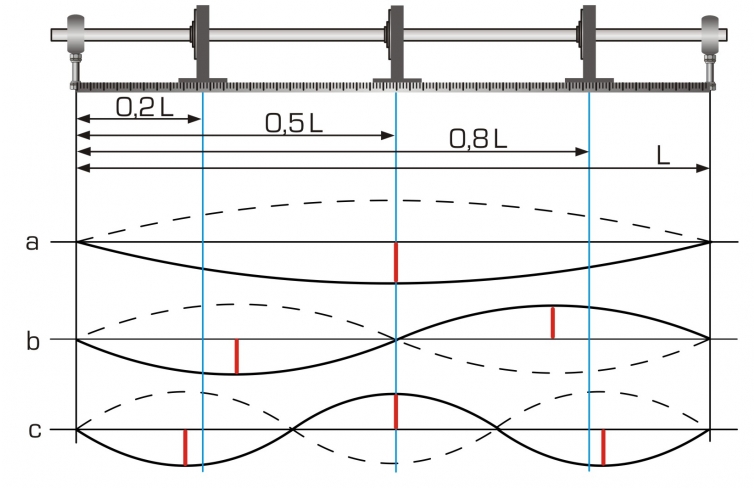

prirodzené režimy na hriadeli s kontinuálnym rozložením hmoty s
- rôzne vôle ložísk
- rôzne priemery hriadeľov
- rôzne dĺžky hriadeľa

1 experimentálna jednotka
6 hriadeľov
1 sada nástrojov
1 sada inštruktážneho materiálu

skúmanie prirodzených režimov rôznych hriadeľov s kontinuálnym rozložením hmoty a Lavalovho rotora
optimálna viditeľnosť a súčasná ochrana vďaka priehľadnému ochrannému krytu

voliteľné

TM 620.20 Systém pre zber dát
WP 300.09 Laboratórny vozík

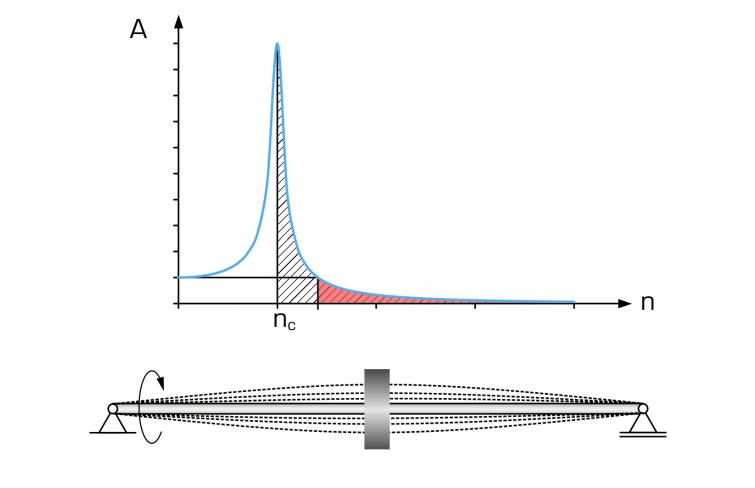

Pojmy „kritická rýchlosť“ a „rezonancia“ sa často používajú v súvislosti s rotačnými systémami. Rezonancia nastáva, keď sa prirodzená frekvencia a frekvencia budenia zhodujú. Vlastná frekvencia oscilačného systému je frekvencia, pri ktorej systém osciluje s príslušným prirodzeným režimom po jedinom budení. Prevádzka pri kritickej rýchlosti môže poškodiť systém z dôvodu vysokých amplitúd vibrácií. Aby bolo možné podrobnejšie študovať fenomén kmitania hriadeľa, existujú dva zjednodušené výpočtové modely. V prvom prípade je hmota elastického hriadeľa rovnomerne rozložená po jeho dĺžke. V druhom prípade hriadeľ pozostáva z bezhmotných, elastických častí hriadeľa a hmoty sú spojené do diskov s diskrétnou hmotnosťou.

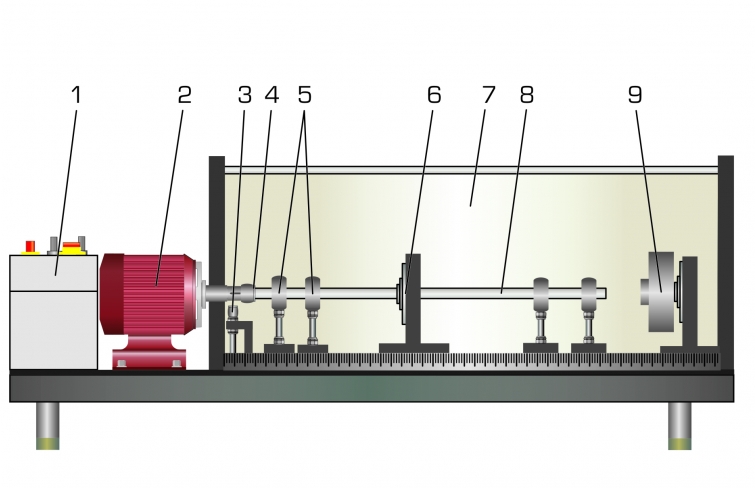

Experimentálna jednotka TM 625 sa môže použiť na štúdium prirodzených režimov týchto rôznych modelov. Ilustratívne experimenty sa používajú na vysvetlenie rezonancie a superkritických alebo podkritických stavov vibrujúceho systému. K dispozícii je šesť hriadeľov rôznych dĺžok a priemerov. Hriadele môžu byť namontované na štyroch naklápacích guľôčkových ložiskách a vybavené hromadným diskom na konštrukciu Lavalovho rotora. Axiálne polohy sa odčítajú na stupnici namontovanej rovnobežne s hriadeľom. Trojfázový motor poháňa hriadeľ cez pružnú spojku. Elektronicky riadenú rýchlosť je možné voliť pomocou dvoch potenciometrov a je plynule meniteľná. Zobrazuje sa digitálne.

Priehľadný ochranný kryt a bezpečnostné ložisko zaisťujú bezpečnú prevádzku.

Namerané hodnoty je možné zobraziť a analyzovať na PC pomocou voliteľnej jednotky TM 620.20 na zber údajov.

Objednávacie číslo: 040.62500

Špecifikácia

experimentálna jednotka na určovanie kritických rýchlostí a skúmanie prirodzených režimov hriadeľa
6 hriadeľov z vysokopevnostnej ocele
až 4 naklápacie guľôčkové ložiská, každé pohyblivé do ľubovoľného bodu ako hriadeľové ložisko
1 hmotnosť na konštrukciu Lavalovho rotora
3 bezpečnostné ložiská a priehľadný ochranný kryt pre bezpečnú prevádzku
trojfázový motor: 2 predvoliteľné rozsahy otáčok; rýchlosť elektronicky riadená a plynule nastaviteľná
digitálny displej rýchlosti
systém TM 620.20 pre zber dát dostupný ako voliteľná výbava
