TM 620 Pružnosť v ohybe v rotoroch

skúmať ohybové vibrácie a rezonanciu rotujúceho hriadeľa

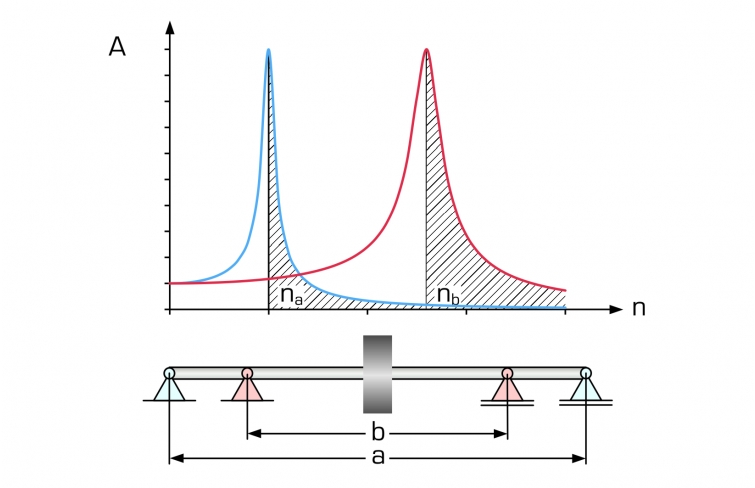

určiť kritické otáčky s rôznym usporiadaním ložiska a hmotnosti na hriadeli rotora a porovnať s teóriou
skúmanie samostrediaceho účinku rotora

1 experimentálna jednotka
1 sada inštruktážneho materiálu

skúmanie ohybových vibrácií v rotoroch
určiť kritické rýchlosti
polohy ložiska rotora a rotujúcej hmoty je možné nastaviť

voliteľné

TM 620.20 Systém pre zber dát
WP 300.09 Laboratórny vozík

Kritická rýchlosť a rezonancia sú javy, ktoré zohrávajú zásadnú úlohu v mnohých strojoch a systémoch. Najmä u rotujúcich hriadeľov a rotorov pri určitých rýchlostiach môžu nastať rezonančné stavy s neprípustne vysokými amplitúdami vibrácií, ktoré môžu v niektorých prípadoch viesť až k zničeniu stroja. Aby sa tomu zabránilo, systém je prevádzkovaný výrazne nad alebo pod kritickou rýchlosťou a rýchlo prechádza rozsahom kritických otáčok. Preto je znalosť kritických otáčok a režimov vibrácií dôležitá pri konštrukcii a prevádzke strojov s ohybovou elasticitou v ich rotoroch.

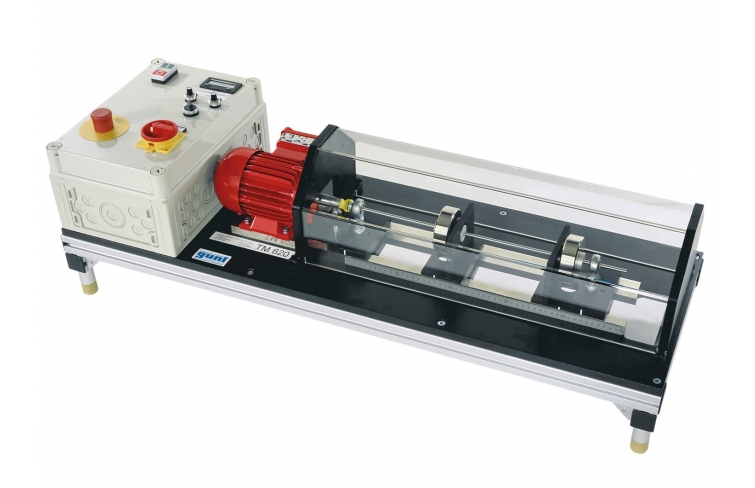

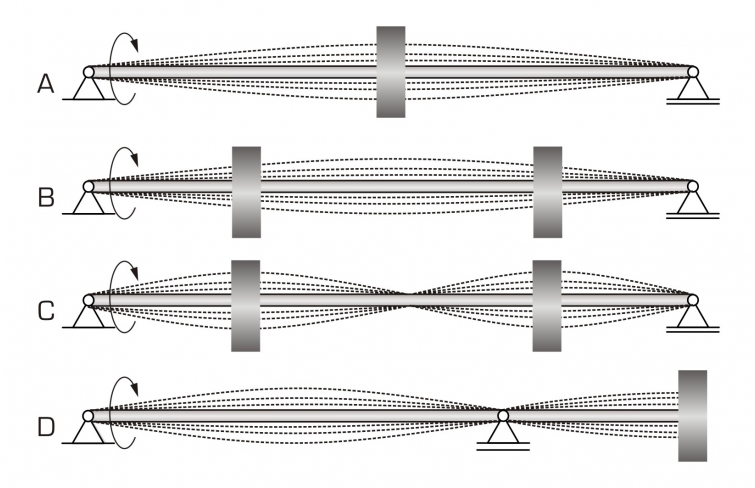

Experimentálna jednotka TM 620 môže byť použitá na jasnú demonštráciu javov, ako sú rezonancia, samocentrovanie a vibračné režimy. Modelová štruktúra experimentálneho rotora ako tenkého, elastického hriadeľa s pevnými diskami umožňuje jednoduché teoretické pochopenie javov vibrácií, ktoré sa vyskytujú.
Vplyv rôznych parametrov je možné skúmať vďaka voľnej voľbe usporiadania ložísk a kotúčov. Môže byť tiež preukázané obmedzenie amplitúd pri rýchlom rezonančnom cykle.

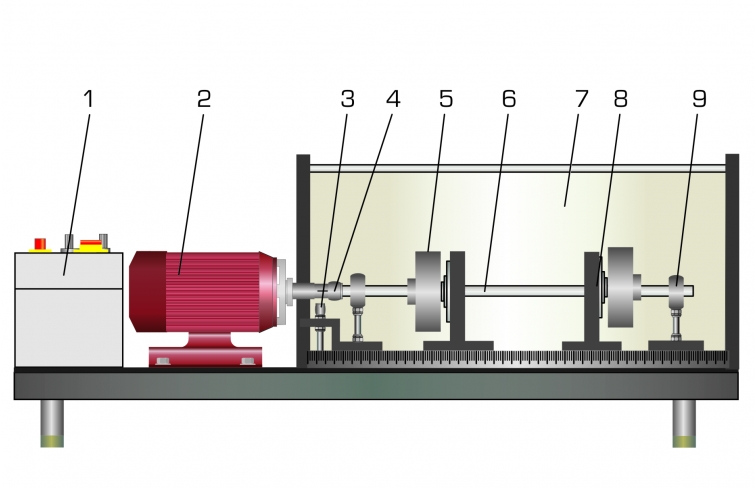

Trojfázový motor poháňa hriadeľ rotora, na ktorý je možné upevniť jednu alebo dve hmoty v rôznych vzdialenostiach. Hriadeľ rotora je uložený v dvoch naklápacích guľôčkových ložiskách a spojený s motorom pomocou pružnej spojky. Elektronicky riadenú rýchlosť je možné voliť pomocou dvoch potenciometrov a je plynule meniteľná. Zobrazuje sa na digitálnom displeji.

Polohy a vzdialenosti prvkov upevnených na hriadeli rotora možno odčítať na stupnici namontovanej paralelne s rotorom.

Priehľadný ochranný kryt a bezpečnostné ložiská hneď vedľa závažia zaisťujú bezpečnú prevádzku.

Namerané hodnoty je možné zobraziť a analyzovať na PC pomocou voliteľnej jednotky TM 620.20 na zber údajov.

Objednávacie číslo: 040.62000

Špecifikácia

skúmanie ohybových vibrácií a rezonancie v rotoroch
2 naklápacie guľôčkové ložiská na podporu hriadeľa rotora, polohovateľné v ľubovoľnom bode
2 hmoty, ktoré sa majú zaistiť v ľubovoľnom bode
bezpečnostné ložisko a priehľadný ochranný kryt pre bezpečnú prevádzku
trojfázový motor: 2 predvoliteľné rozsahy otáčok; rýchlosť elektronicky riadená a plynule nastaviteľná
digitálny displej rýchlosti
systém na zber dát ( TM 620.20 ) dostupný ako voliteľná výbava
