PT 500 Diagnostický systém strojov, základná jednotka
- úvod do metód merania vibrácií na rotačných strojových systémoch
- základy merania vibrácií hriadeľa a ložísk
- základné premenné a parametre
- senzory a meracie zariadenia
- vplyv rýchlosti a usporiadania hriadeľa
- vplyv polohy snímača
- poľné vyvažovanie tuhých hriadeľov
- vplyv súososti medzi motorom a spojkou
- pochopenie a interpretácia frekvenčných spektier
- použitie počítačového analyzátora vibrácií
1 základná doska s ochranným krytom
1 zobrazovacia a riadiaca jednotka
1 asynchrónny motor s frekvenčným meničom
2 hriadele
2 nevyvážené zotrvačníky
2 spojky
2 ložiskové jednotky
1 doska držiaka
2 sady svoriek
1 sada nástrojov
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- základná jednotka na zostavenie rozsiahlych experimentov v diagnostike strojov pomocou modulárnych súprav príslušenstva
- hliníková základná doska so štrbinami pre rýchlu a flexibilnú montáž rôznych experimentálnych nastavení
požadovaný
PT 500.04 Počítačový analyzátor vibrácií
voliteľné
PT 500.10 Sada elastického hriadeľa
PT 500.11 Detekcia trhlín v súprave rotujúceho hriadeľa
PT 500.12 Súprava na poruchy valčekových ložísk
Súprava spojok PT 500.13
PT 500.14 Súprava remeňového pohonu
PT 500.15 Poškodenie súpravy ozubených kolies
PT 500.16 Súprava kľukového mechanizmu
PT 500.17 Kavitácia v súprave čerpadiel
PT 500.18 Vibrácie v súprave ventilátorov
PT 500.19 Súprava elektromechanických vibrácií
PT 500.05 Brzdová a zaťažovacia jednotka
PT 500.01 Laboratórny vozík
PT 500.41 Dva snímače posunu
Aby sa predišlo vážnemu poškodeniu strojov a aby sa údržba vykonávala včas, musí byť stav stroja známy. Stav stroja alebo častí stroja možno vo všeobecnosti dobre posúdiť z hľadiska druhu a veľkosti jeho vibrácií. Systém diagnostiky strojov možno použiť na simuláciu určitých typov poškodenia a skúmanie jeho účinkov na spektrum vibrácií.
Základná jednotka PT 500 umožňuje cvičenia merania vibrácií (meranie vibrácií, rýchlosti a zrýchlenia v časovom/frekvenčnom rozsahu). Dá sa praktizovať aj vyvažovanie tuhých rotorov a zarovnanie hriadeľov.
Kľúčovými komponentmi základnej jednotky sú mechanické prvky (spojka, ložiskové bloky a hriadeľ s rotormi), hnací motor s premenlivou rýchlosťou cez frekvenčný menič a tachogenerátor a zobrazovacia a riadiaca jednotka s digitálnymi displejmi pre výkon a otáčky.
Základná doska motora je namontovaná na vozíku, ktorý umožňuje vyrovnanie motora. Veľká hliníková základná doska s polohovacími štrbinami umožňuje rýchlu, flexibilnú a presnú montáž komponentov systému. Priehľadný ochranný kryt poskytuje potrebnú bezpečnosť počas prevádzky a umožňuje prehľadné sledovanie systému počas experimentov. Všetky diely sú prehľadne usporiadané a dobre chránené v úložnom systéme.
Na meranie a vyhodnotenie všetkých experimentov je potrebný počítačový analyzátor vibrácií PT 500.04 . Sady príslušenstva PT 500.10 – PT 500.19 umožňujú opakovateľnú simuláciu rôznych druhov poškodení.
Pre flexibilné nasadenie tréningového systému sa odporúča použiť vozík PT 500.01 .
Objednávacie číslo: 052.50000
Špecifikácia
- základná jednotka pre výcvikový systém diagnostiky strojov
- pevná základná doska so štrbinami pre držiak obrobku
- hnací motor s premenlivou rýchlosťou cez frekvenčný menič
- digitálny displej rýchlosti a výkonu
- 2 hriadele: 1x krátka, 1x dlhá
- 2 nevyvážené zotrvačníky s vymeniteľnými vyvažovacími závažiami
- ložiskové bloky, valčekové ložiská, zameniteľné
- upevňovacie otvory pre snímač merania vibrácií
- pružná zubová spojka a spojka Controlflex R
- motor môže byť zarovnaný šikmo a priečne
- priehľadný ochranný kryt s bezpečnostnými prvkami zaisťujú bezpečnú prevádzku
- stohovateľný systém pre komponenty
Technické dáta
Základná doska DxŠ: 1100x800mm
- M8-drážka, rozteč 50mm
Asynchrónny motor s frekvenčným meničom
- výkon pohonu: 0,37 kW
- menovité otáčky: 2800min -1
- rozsah otáčok cez frekvenčný menič er 100 …6000min -1
- zobrazovacia a riadiaca jednotka s digitálnym zobrazením výkonu a rýchlosti
2 hriadele: Ø=20mm, dĺžka 300mm , 500mm
2 nevyvážené zotrvačníky: Ø=150 mm, každý 167 5g, s vymeniteľnými vyvažovacími závažiami (skrutkami)
2 ložiskové bloky s valčekovými ložiskami 600 4 (možno vymeniť)
Spojka Controlflex R : menovitý krútiaci moment: 15Nm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
Rozmery a hmotnosť
DxŠxV: 1100x800x500mm (základná doska + kryt)
DxŠxV: 475x420x200 mm (riadiaca jednotka)
DxŠxV: 600x390x325mm (úložný systém)
Hmotnosť: cca. 95 kg (celkovo)
Objednávacie číslo: 052.50000
![Diagnostika strojov](/images/wissen_thumbs/340_en-GB.jpg)
![Diagnostický systém strojov PT 500](/images/wissen_thumbs/241_en-GB.jpg)
![Experimentálne súpravy PT 500 a požadované / voliteľné komponenty](/images/wissen_thumbs/243_en-GB.jpg)
![Diagnostický systém strojov PT 500](/images/wissen_thumbs/242_en-GB.jpg)
![Návrh laboratória na diagnostiku strojov](/images/wissen_thumbs/248_en-GB.jpg)

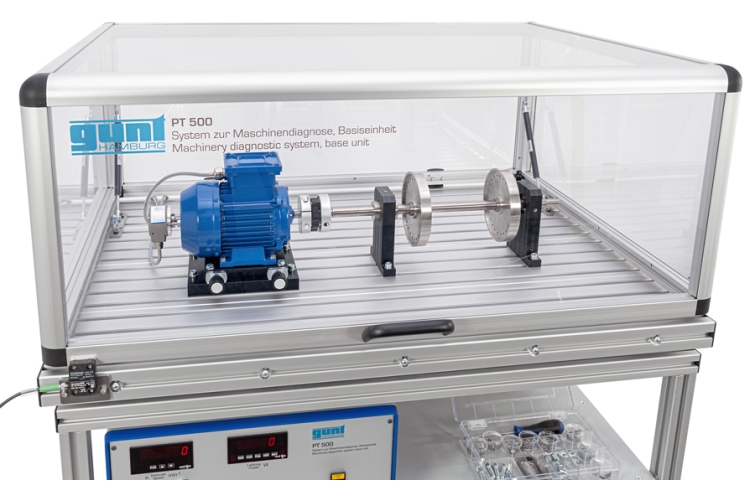

![PT 500 pripravený na vykonávanie experimentov s uzavretým ochranným krytom](/images/datasheet/1022/PT-500-Machinery-diagnostic-system-base-unit-products_list_small-gunt-1022-add_1.jpg)
![PT 500.04 Počítačový analyzátor vibrácií](/images/datasheet/1022/PT-500-PT-500.04-Computerised-vibration-analyser-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.10 Sada elastického hriadeľa](/images/datasheet/1022/PT-500-PT-500.10-Elastic-shaft-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.11 Detekcia trhlín v súprave rotujúceho hriadeľa](/images/datasheet/1022/PT-500-PT-500.11-Crack-detection-in-rotating-shaft-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.12 Súprava na poruchy valčekových ložísk](/images/datasheet/1022/PT-500-PT-500.12-Roller-bearing-faults-kit-products_list_small-gunt-1022-foto_totale.jpg)
![Súprava spojok PT 500.13](/images/datasheet/1022/PT-500-PT-500.13-Couplings-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.14 Súprava remeňového pohonu](/images/datasheet/1022/PT-500-PT-500.14-Belt-drive-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.15 Poškodenie súpravy ozubených kolies](/images/datasheet/1022/PT-500-PT-500.15-Damage-to-gears-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.16 Súprava kľukového mechanizmu](/images/datasheet/1022/PT-500-PT-500.16-Crank-mechanism-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.17 Kavitácia v súprave čerpadiel](/images/datasheet/1022/PT-500-PT-500.17-Cavitation-in-pumps-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.18 Vibrácie v súprave ventilátorov](/images/datasheet/1022/PT-500-PT-500.18-Vibrations-in-fans-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.19 Súprava elektromechanických vibrácií](/images/datasheet/1022/PT-500-PT-500.19-Electromechanical-vibrations-kit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.05 Brzdová a zaťažovacia jednotka](/images/datasheet/1022/PT-500-PT-500.05-Brake--load-unit-products_list_small-gunt-1022-foto_totale.jpg)
![PT 500.01 Laboratórny vozík](/images/datasheet/1022/PT-500-PT-500.01-Laboratory-trolley-products_list_small-gunt-1022-foto_totale.jpg)

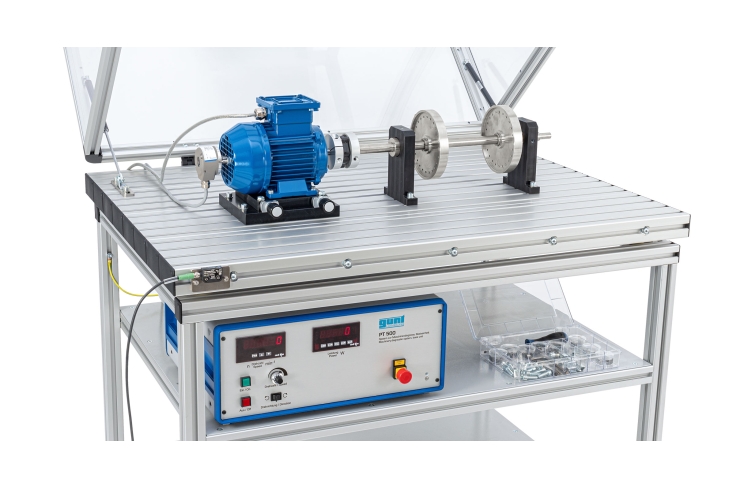

![Na obrázku je znázornený PT 500 spolu s vozíkom PT 500.01](/images/datasheet/1022/PT-500-Machinery-diagnostic-system-base-unit-products_list_small-gunt-1022-foto_totale.jpg)

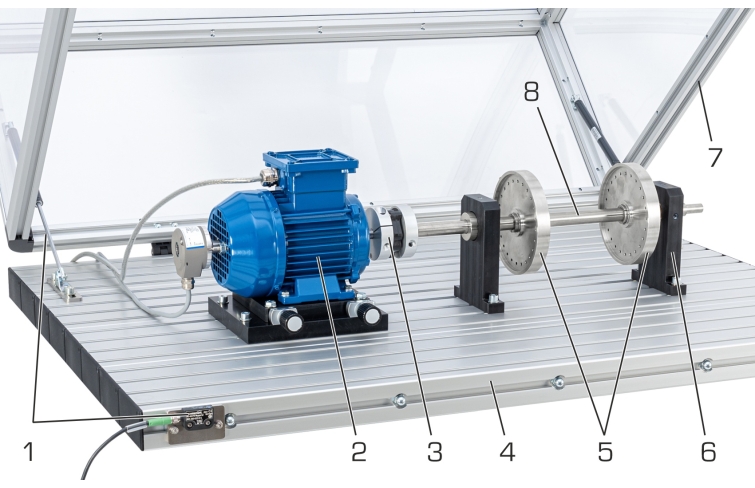

![1 bezpečnostné prvky: motor sa vypne pri otvorení ochranného krytu počas prevádzky zaisťujú bezpečnú prevádzku, 2 hnací motor s nastaviteľným vozíkom, 3 spojka, 4 základná doska, 5 nevyvážený zotrvačník, 6 ložisková jednotka, 7 priehľadný kryt, 8 hriadeľ](/images/datasheet/1022/PT-500-Machinery-diagnostic-system-base-unit-products_list_small-gunt-1022-zeichnung.jpg)

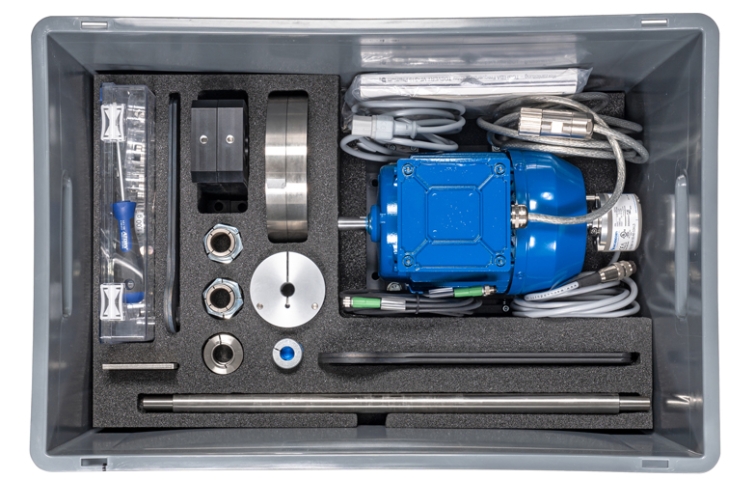

![Obrázok zobrazuje komponenty v úložnom systéme](/images/datasheet/1022/PT-500-Machinery-diagnostic-system-base-unit-products_list_small-gunt-1022-zeichnung_einzelheit_1.jpg)

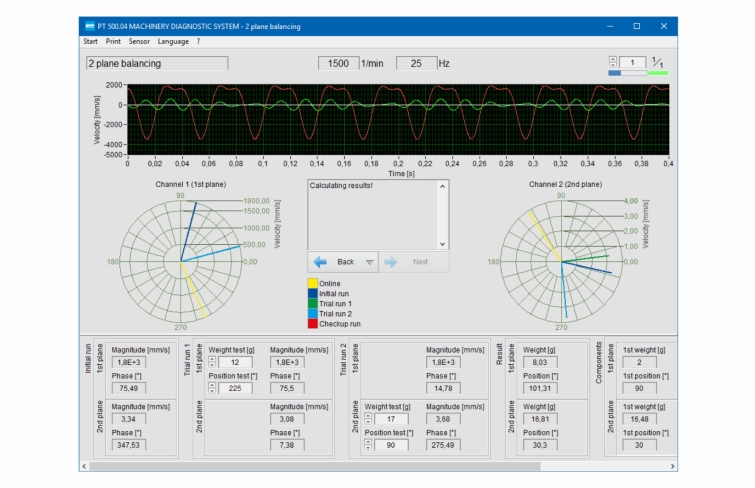

![Snímka obrazovky vyhodnocovacieho softvéru: vyváženie poľa v dvoch rovinách](/images/datasheet/1022/PT-500-Machinery-diagnostic-system-base-unit-products_list_small-gunt-1022-zeichnung_einzelheit_2.jpg)
