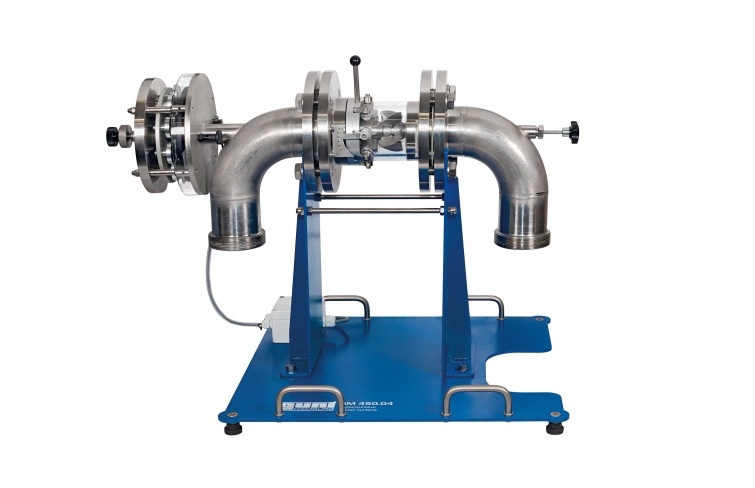

HM 450.04 Kaplanova turbína
- určenie mechanického výkonu
- určenie účinnosti
- zaznamenávanie charakteristických kriviek
- skúmanie vplyvu polohy vodiacej lopatky a lopatky na účinnosť
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- Kaplanova turbína s viditeľnou prevádzkovou plochou
- uzavretý vodný okruh a softvér na spracovanie dát pre použitie s trenažérom HM 450C
požadovaný
HM 450C Charakteristické veličiny hydraulických lopatkových strojov
Kaplanove turbíny sa vyznačujú axiálnym prietokom a nastaviteľnými lopatkami. Používajú sa pri nízkych dopravných výškach a veľmi veľkých prietokoch. Pretože Kaplanove turbíny patria medzi dvojito regulované turbíny, to znamená, že je možné nastavovať vodiace lopatky aj lopatky, sú vhodné na prevádzku pri meniacich sa prevádzkových podmienkach. V porovnaní s turbínami s pevnými lopatkami, Kaplanove turbíny ponúkajú vysokú účinnosť v širokom rozsahu prevádzky. V praxi sa Kaplanove turbíny používajú v riečnych elektrárňach.
Kaplanova turbína HM 450.04 je príslušenstvom pre trenažér HM 450C . Experimentálna jednotka pozostáva z rotora s ručne nastaviteľnými lopatkami, rozvádzača s ručne nastaviteľnými vodiacimi lopatkami, neopotrebiteľnej a nastaviteľnej brzdy na vírivý prúd pre zaťaženie turbíny a skrine s priehľadným rúrkovým prvkom. Priehľadný kryt umožňuje sledovať prietok vody, rotor, rozdeľovač a nastavenie vodiacej lopatky a lopatiek.
Uhol vstupu vody do turbíny a prierez prietoku sú prispôsobené nastavením vodiacich lopatiek. Nastavenie lopatiek umožňuje prispôsobenie rýchlosti na rotore. Kombinácia oboch možností nastavenia optimalizuje účinnosť a udržuje straty na čo najnižšej úrovni.
Tlak na vstupe do turbíny sa zaznamenáva tlakovým snímačom. K brzde s vírivým prúdom je pripevnený snímač sily a snímač rýchlosti. Takto možno určiť mechanický výkon turbíny. Otáčky, krútiaci moment a tlak sú zobrazené na rozvodnej skrini HM 450C a ďalej spracované v softvéri. Prívod vody a meranie prietoku zabezpečuje HM 450C .
Objednávacie číslo: 070.45004
Špecifikácia
- priehľadný rúrkový prvok na pozorovanie prevádzkového priestoru
- nastaviteľné vodiace lopatky pre nastavenie rôznych uhlov prívodu vody do turbíny
- rotor s nastaviteľnými lopatkami pre nastavenie rôznych rýchlostí na rotore
- zaznamenávanie kriviek Kaplanovej turbíny a skúmanie vplyvu polohy vodiacej lopatky a lopatky
- zaťažovanie turbíny pomocou neopotrebiteľnej a nastaviteľnej brzdy na báze vírivých prúdov
- bezdotykové meranie rýchlosti a snímač sily na brzde na meranie krútiaceho momentu
- snímač tlaku na vstupe do turbíny
- otáčky, krútiaci moment a tlak zobrazené na spínacej skrini HM 450C
- zásobovanie vodou, meranie prietoku a softvér na spracovanie dát cez HM 450C
Technické dáta
Turbína
- výkon: cca. 14 W pri 530 min n -1 , 530 l/min
- max. rýchlosť: 1100 min -1
- rotor
- 5 nožov, nastaviteľné
- nastavenie čepele pomocou stupnice
- vnútorný Ø: 30 mm
- vonkajší Ø: 67 mm
- distribútora
- 8 vodiacich lopatiek, nastaviteľných
- nastavenie vodiacej lopatky: -20…30°
Meracie rozsahy
- krútiaci moment: -25…25Nm
- tlak: 0…4bar abs.
- rýchlosť: 0…4000 min -1
Rozmery a hmotnosť
DxŠxV: 680x615x840 mm
Hmotnosť: cca. 42 kg
Objednávacie číslo: 070.45004
![Meniče energie vĺn](/images/wissen_thumbs/196_en-GB.jpg)
![Vodná energia](/images/wissen_thumbs/277_en-GB.jpg)
![Energia vĺn](/images/wissen_thumbs/278_en-GB.jpg)
![HM 450C Charakteristické premenné hydraulických turbostrojov](/images/wissen_thumbs/125_en-GB.jpg)
![Obnoviteľné zdroje energie, pokročilý návrh laboratória](/images/wissen_thumbs/268_en-GB.jpg)

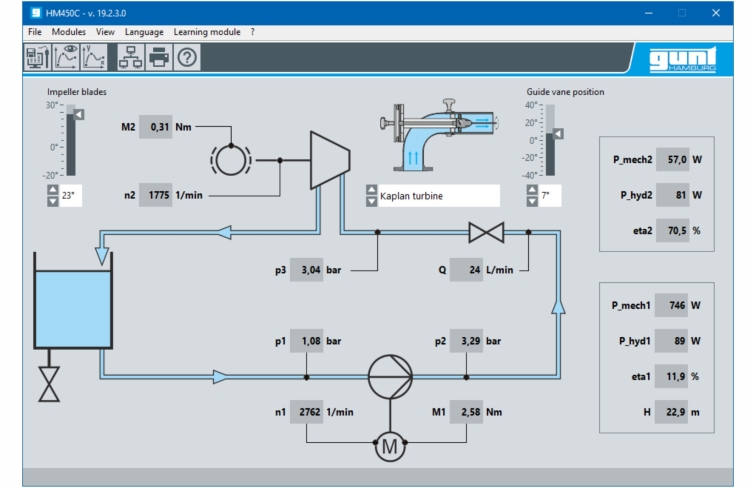

![Snímka obrazovky softvéru HM 450C spolu s Kaplanovou turbínou](/images/datasheet/1760/HM-450.04-Kaplan-turbine-products_list_small-gunt-1760-add_1.jpg)

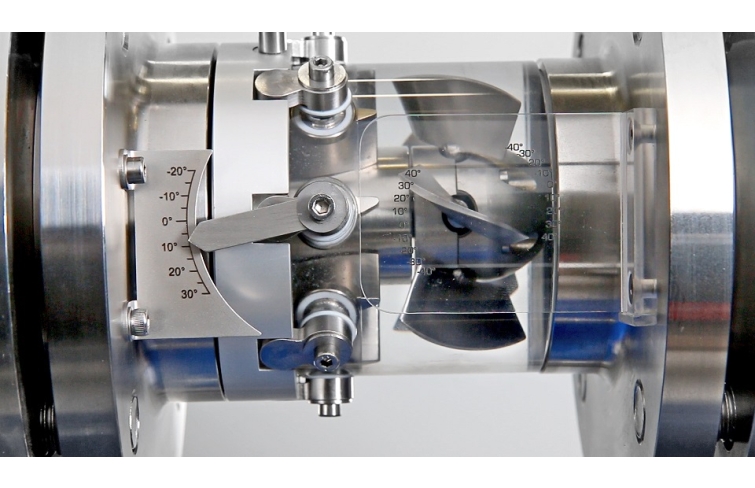

![Pracovná plocha Kaplanovej turbíny s nastaviteľnými lopatkami a vodiacimi lopatkami](/images/datasheet/1760/HM-450.04-Kaplan-turbine-products_list_small-gunt-1760-add_2.jpg)

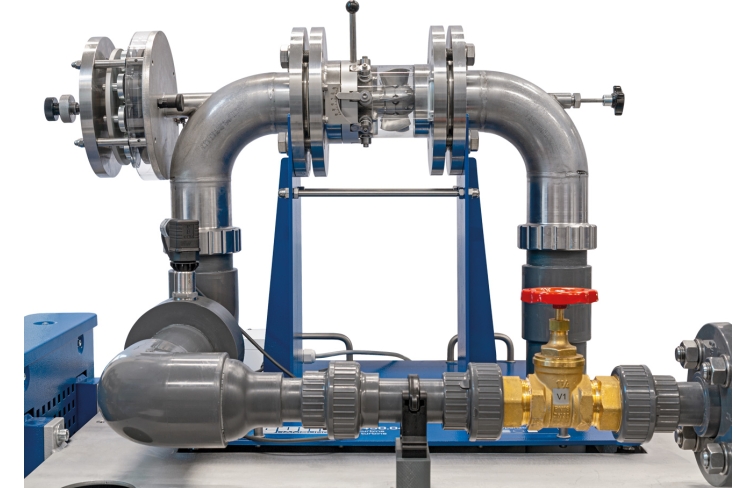

![Kaplanova turbína HM 450.04 pripojená k trenažéru HM 450C](/images/datasheet/1760/HM-450.04-Kaplan-turbine-products_list_small-gunt-1760-add_3.jpg)
![HM 450C Charakteristické premenné hydraulických turbostrojov](/images/datasheet/1760/HM-450.04-HM-450C-Characteristic-variables-of-hydraulic-turbomachines-products_list_small-gunt-1760-foto_totale.jpg)
![](/images/datasheet/1760/HM-450.04-Kaplan-turbine-products_list_small-gunt-1760-foto_totale.jpg)

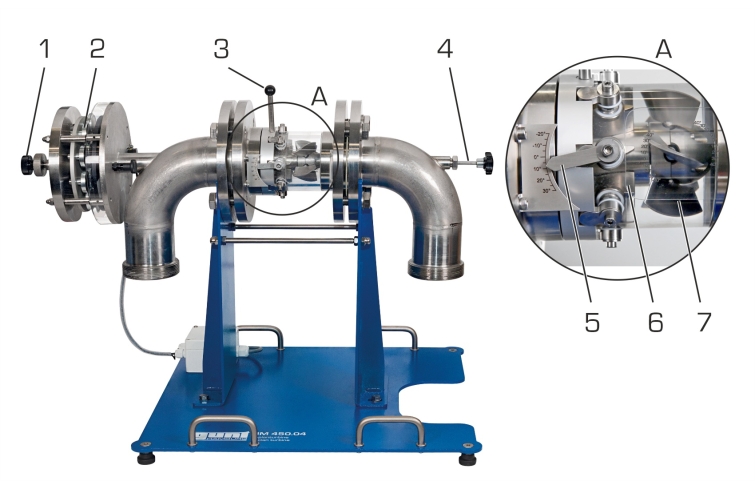

![1 ručné koliesko na nastavenie brzdy, 2 brzda na vírivý prúd, 3 nastavenie polohy vodiacej lopatky, 4 ručné koliesko na nastavenie nožov; Detailný pohľad 5 index so stupnicou polohy vodiacej lopatky, 6 vodiacich lopatiek, 7 rotor s nastaviteľnými lopatkami](/images/datasheet/1760/HM-450.04-Kaplan-turbine-products_list_small-gunt-1760-zeichnung.jpg)

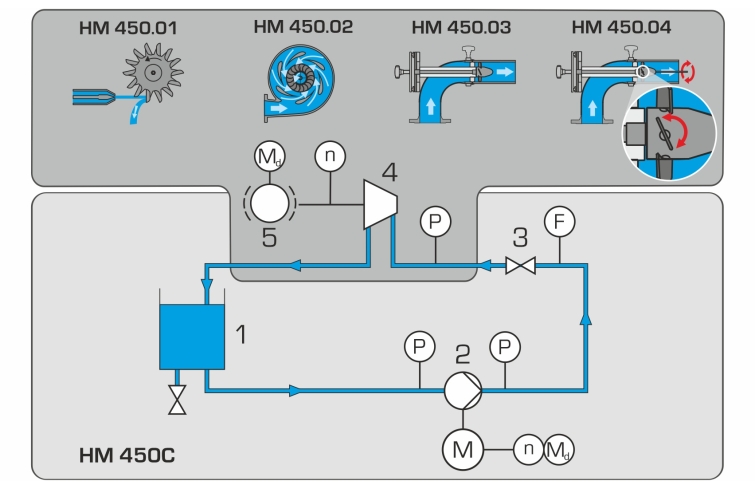

![1 nádrž, 2 čerpadlá, 3 ventil na reguláciu prietoku, 4 turbíny, 5 brzda, M motor; F prietok, P tlak, n otáčky, Md krútiaci moment](/images/datasheet/1760/HM-450.04-Kaplan-turbine-products_list_small-gunt-1760-zeichnung_einzelheit_1.jpg)

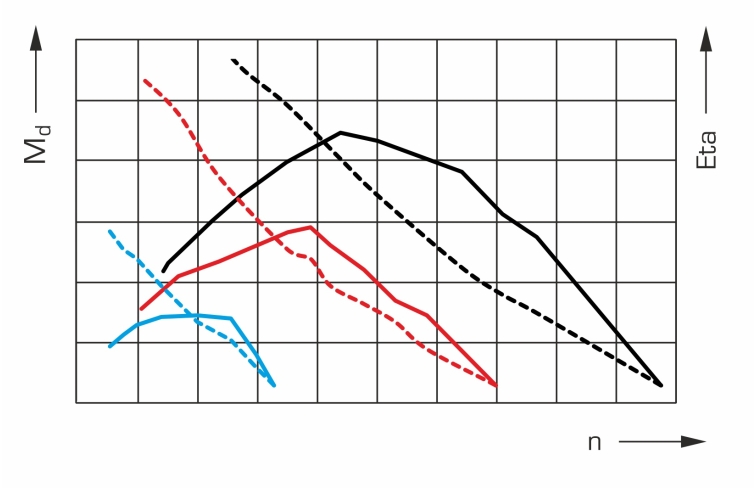

![Účinnosť a krútiaci moment (prerušované čiary) v závislosti od rýchlosti pri rôznych uhloch lopatiek a vodiacich lopatiek: čierne lopatky: -30°/rozvádzacie lopatky: -20°, červené lopatky: -30°/rozvádzacie lopatky: 0°, modré lopatky : 30°/rozvádzacie lopatky: 0°, účinnosť Eta, otáčky n, krútiaci moment Md](/images/datasheet/1760/HM-450.04-Kaplan-turbine-products_list_small-gunt-1760-zeichnung_einzelheit_2.jpg)
