HM 450.03 Vrtuľová turbína
- určenie mechanického výkonu
- určenie účinnosti
- zaznamenávanie charakteristických kriviek
- skúmanie vplyvu polohy vodiacej lopatky na účinnosť
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- turbína vrtuľového typu s viditeľnou prevádzkovou plochou
- uzavretý vodný okruh a softvér na spracovanie dát pre použitie s trenažérom HM 450C
požadovaný
HM 450C Charakteristické veličiny hydraulických lopatkových strojov
Podobne ako pri Kaplanových turbínach sú turbíny vrtuľového typu súčasťou reakčných turbín s axiálnym prietokom. Na rozdiel od Kaplanových turbín majú turbíny vrtuľového typu pevné lopatky. Tieto turbíny sa používajú pri nízkych spádoch a veľmi veľkých prietokoch. Výkon turbíny sa mení nastavením rozvádzacích lopatiek. V prevádzkových elektrárňach sa v praxi používajú vrtuľové turbíny a Kaplanove turbíny.

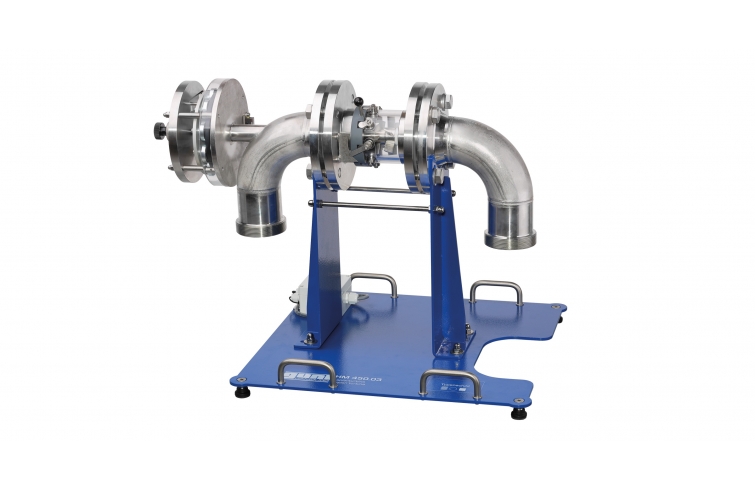

Vrtuľová turbína HM 450.03 je príslušenstvom pre trenažér HM 450C . Experimentálna jednotka pozostáva z rotora, rozvádzača s nastaviteľnými vodiacimi lopatkami, neopotrebiteľnej a nastaviteľnej brzdy na vírivý prúd na zaťaženie turbíny a skrine s priehľadným rúrkovým prvkom. Priehľadný kryt umožňuje počas prevádzky sledovať prietok vody, rotor a vodiace lopatky.
V turbíne vrtuľového typu voda prúdi axiálne cez rotor. Uhol nábehu a prierez prúdenia sú prispôsobené rýchlosti a výkonu turbíny nastavením vodiacich lopatiek.
Tlak na vstupe do turbíny sa zaznamenáva tlakovým snímačom. K brzde s vírivým prúdom je pripevnený snímač sily a snímač rýchlosti. Takto možno určiť mechanický výkon turbíny. Otáčky, krútiaci moment a tlak sú zobrazené na rozvodnej skrini HM 450C a ďalej spracované v softvéri. Prívod vody a meranie prietoku zabezpečuje HM 450C .
Objednávacie číslo: 070.45003
Špecifikácia
- priehľadný rúrkový prvok na pozorovanie prevádzkového priestoru
- rotor s pevnými lopatkami
- nastaviteľné vodiace lopatky pre nastavenie rôznych uhlov nábehu
- zaznamenávanie kriviek turbíny vrtuľového typu a skúmanie vplyvu polohy rozvádzacej lopatky
- zaťažovanie turbíny pomocou neopotrebiteľnej a nastaviteľnej brzdy na báze vírivých prúdov
- bezdotykové meranie rýchlosti a snímač sily na brzde na meranie krútiaceho momentu
- snímač tlaku na vstupe do turbíny
- otáčky, krútiaci moment a tlak zobrazené na spínacej skrini HM 450C
- zásobovanie vodou, meranie prietoku a softvér na spracovanie dát cez HM 450C
Technické dáta
Turbína
- výkon: cca. 10 W pri 600 min n -1 , 516 l/min
- max. rýchlosť: 900 min -1
- rotor
- 6 nožov, pevné
- vonkajší Ø: 67 mm,
- vnútorný Ø: 30 mm
- distribútora
- 8 vodiacich lopatiek, nastaviteľných
- uhol nábehu: -20…30°
Meracie rozsahy
- krútiaci moment: -25…25Nm
- tlak: 0…4bar abs.
- rýchlosť: 0…4000 min -1
Rozmery a hmotnosť
DxŠxV: 680x615x840 mm
Hmotnosť: cca. 42 kg
Objednávacie číslo: 070.45003
![Meniče energie vĺn](/images/wissen_thumbs/196_en-GB.jpg)
![Vodná energia](/images/wissen_thumbs/277_en-GB.jpg)
![Energia vĺn](/images/wissen_thumbs/278_en-GB.jpg)
![HM 450C Charakteristické premenné hydraulických turbostrojov](/images/wissen_thumbs/125_en-GB.jpg)
![Obnoviteľné zdroje energie, pokročilý návrh laboratória](/images/wissen_thumbs/268_en-GB.jpg)

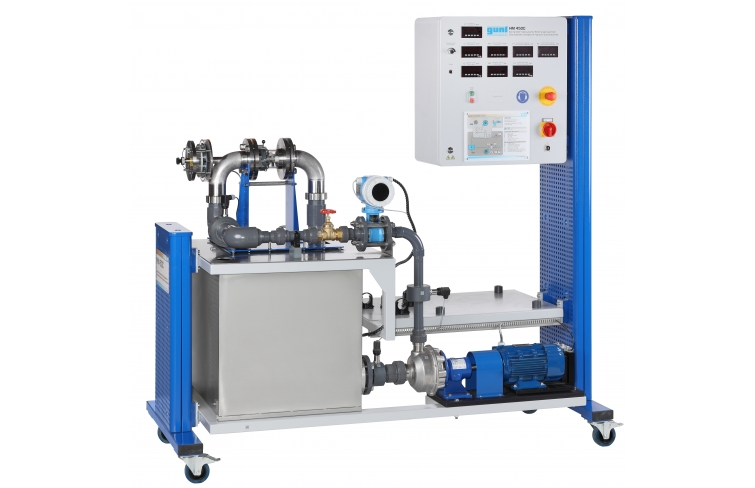

![HM 450C + HM 450,03](/images/datasheet/1751/HM-450.03-Propeller-type-turbine-products_list_small-gunt-1751-add_1.jpg)

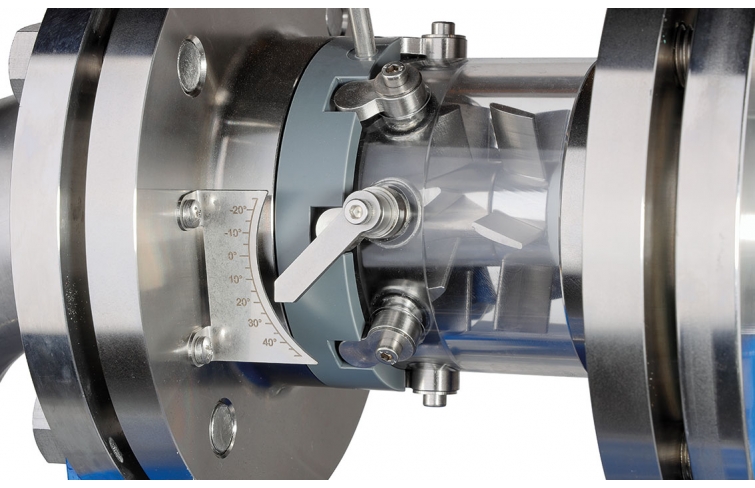

![Pracovná plocha turbíny vrtuľového typu s rotorom a nastaviteľnými vodiacimi lopatkami](/images/datasheet/1751/HM-450.03-Propeller-type-turbine-products_list_small-gunt-1751-add_2.jpg)
![HM 450C Charakteristické premenné hydraulických turbostrojov](/images/datasheet/1751/HM-450.03-HM-450C-Characteristic-variables-of-hydraulic-turbomachines-products_list_small-gunt-1751-foto_totale.jpg)
![](/images/datasheet/1751/HM-450.03-Propeller-type-turbine-products_list_small-gunt-1751-foto_totale.jpg)

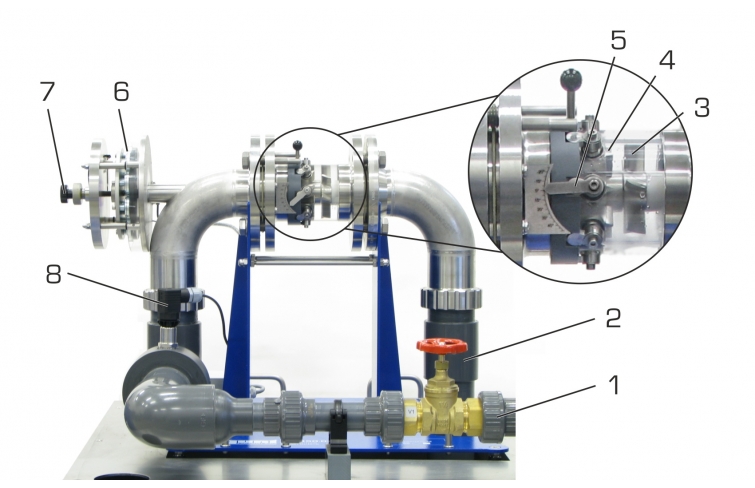

![1 prívod vody cez HM 450C, 2 odvod vody do HM 450C, 3 rotor, 4 nastavenie polohy vodiacej lopatky, 5 index so stupnicou polohy vodiacej lopatky, 6 brzda na vírivý prúd, 7 ručné koliesko na nastavenie brzdy, 8 snímač tlaku](/images/datasheet/1751/HM-450.03-Propeller-type-turbine-products_list_small-gunt-1751-zeichnung.jpg)

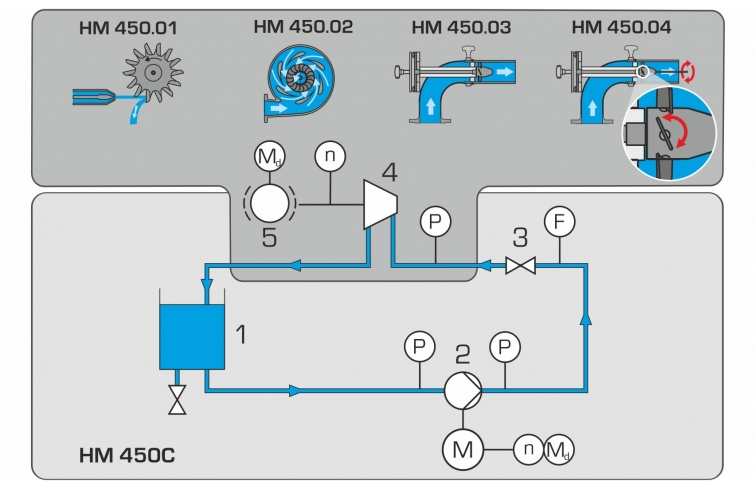

![1 nádrž, 2 čerpadlá, 3 ventil na reguláciu prietoku, 4 turbíny, 5 brzda, M motor; F prietok, P tlak, n otáčky, Md krútiaci moment](/images/datasheet/1751/HM-450.03-Propeller-type-turbine-products_list_small-gunt-1751-zeichnung_einzelheit_1.jpg)

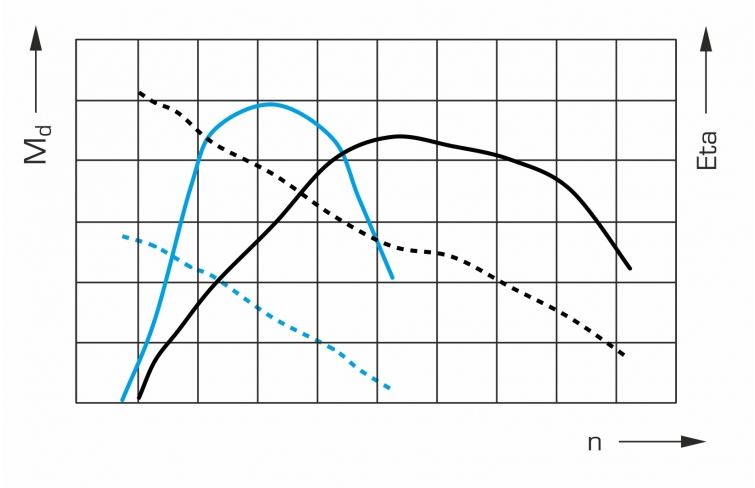

![Účinnosť a krútiaci moment (prerušované čiary) v závislosti od rýchlosti pri rôznych uhloch nábehu: čierna 35°, modrá 15°, účinnosť Eta, otáčky n, krútiaci moment Md](/images/datasheet/1751/HM-450.03-Propeller-type-turbine-products_list_small-gunt-1751-zeichnung_einzelheit_2.jpg)
