HM 450.02 Francisova turbína

HM 450.02 Francisova turbína

  • určenie mechanického výkonu
  • určenie účinnosti

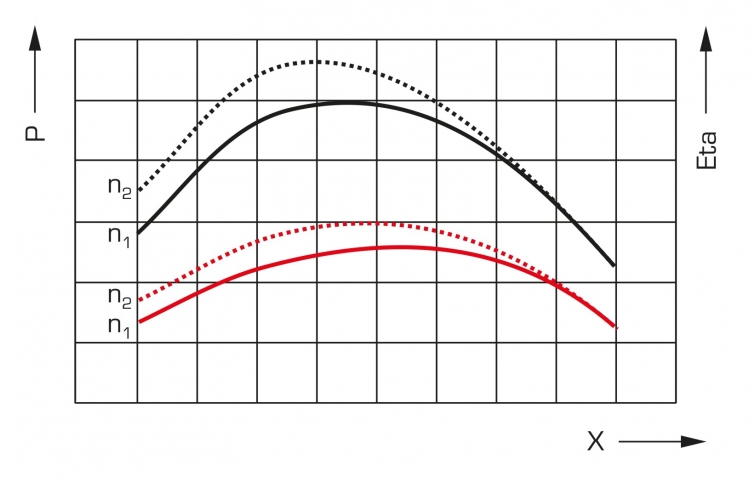

  • zaznamenávanie charakteristických kriviek
  • skúmanie vplyvu polohy rozvádzacej lopatky na výstupný výkon
  • rýchlostné trojuholníky

1 experimentálna jednotka
1 sada inštruktážneho materiálu

  • Francisova turbína s viditeľnou prevádzkovou plochou
  • uzavretý vodný okruh a softvér na spracovanie dát pre použitie s trenažérom HM 450C

požadovaný

HM 450C Charakteristické veličiny hydraulických lopatkových strojov

Francisova turbína je súčasťou reakčných turbín, ktoré premieňajú tlakovú energiu vody na kinetickú energiu v rozvádzači a v rotore. Francisove turbíny sa používajú pri stredných spádoch a veľkých prietokoch. Výkon turbíny sa mení nastavením rozvádzacích lopatiek. V praxi sa Francisove turbíny používajú v riečnych elektrárňach a v akumulačných elektrárňach.

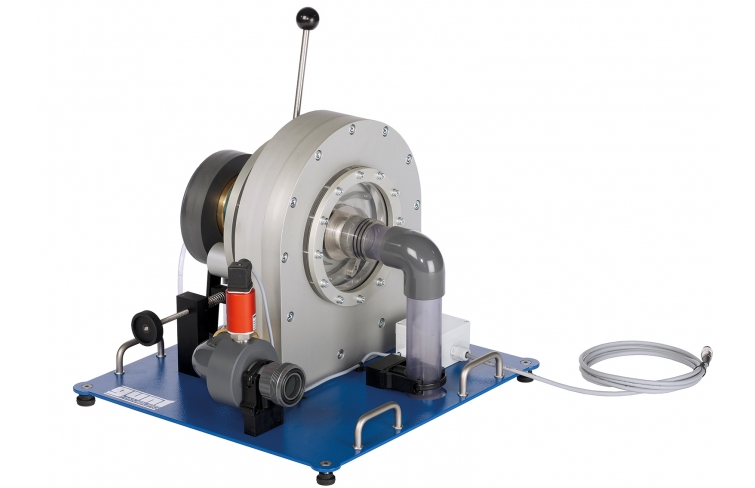

Francisova turbína HM 450.02 je príslušenstvom pre trenažér HM 450C . Experimentálna jednotka pozostáva z rotora, rozvádzača s nastaviteľnými vodiacimi lopatkami, regulovateľnej pásovej brzdy pre zaťaženie turbíny a špirálovej skrine s priehľadným predným panelom. Priehľadný kryt umožňuje počas prevádzky sledovať prietok vody, rotor a vodiace lopatky. Uhol nábehu a prierez prúdenia sú prispôsobené rýchlosti a výkonu turbíny nastavením vodiacich lopatiek.

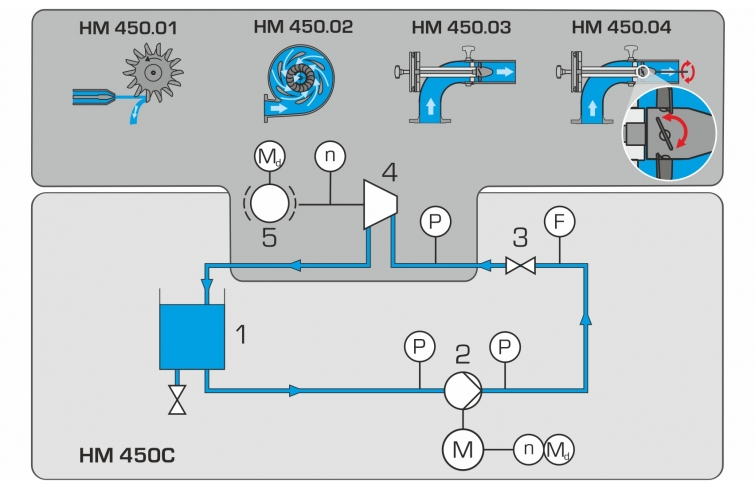

Tlak na vstupe do turbíny sa zaznamenáva tlakovým snímačom. Na pásovej brzde je pripevnený snímač sily a snímač rýchlosti. Takto možno určiť mechanický výkon turbíny. Otáčky, krútiaci moment a tlak sú zobrazené na rozvodnej skrini HM 450C a ďalej spracované v softvéri. Prívod vody a meranie prietoku zabezpečuje HM 450C .

Objednávacie číslo: 070.45002

Špecifikácia

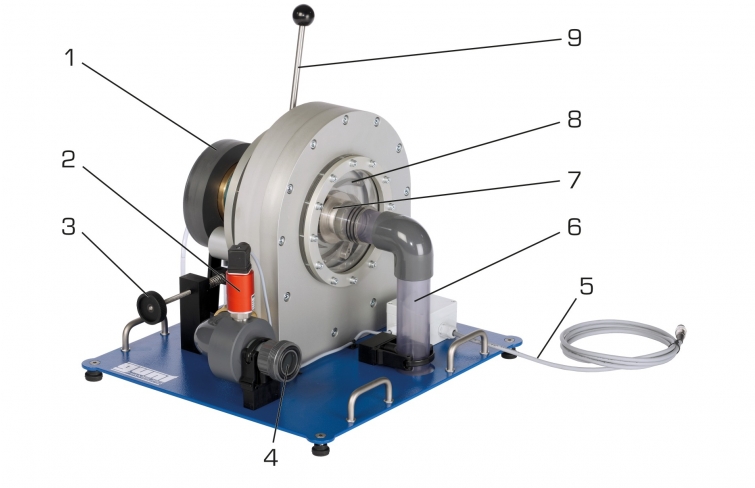

  1. zaznamenávanie kriviek Francisovej turbíny a skúmanie vplyvu polohy vodiacej lopatky
  2. priehľadný predný panel pre pozorovanie operačnej oblasti

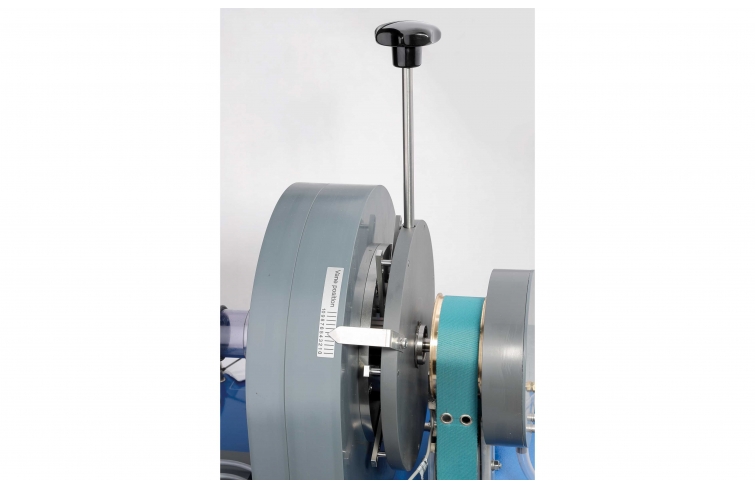

  3. nastaviteľné vodiace lopatky pre nastavenie rôznych uhlov nábehu

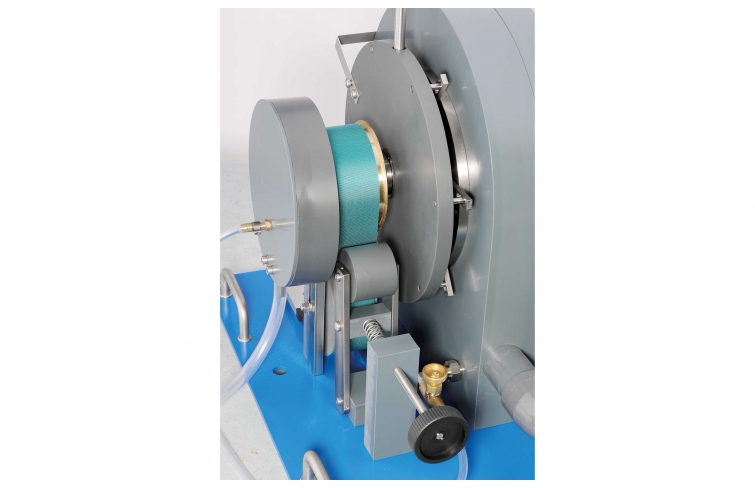

  4. zaťažovanie turbíny pomocou nastaviteľnej pásovej brzdy
  5. zaznamenávanie krútiaceho momentu pomocou pásovej brzdy a snímača sily
  6. snímač tlaku na vstupe do turbíny
  7. otáčky, krútiaci moment a tlak zobrazené na spínacej skrini HM 450C
  8. zásobovanie vodou, meranie prietoku a softvér na spracovanie dát cez HM 450C
Technické dáta

Turbína

  • výkon: cca. 350 W pri 150 0 min -1 , 270 l/min, H=15 m
  • max. rýchlosť: 3000 min -1
  • rotor
    • 11 čepelí
    • stredný priemer: 60 mm
  • distribútora
    • 7 vodiacich lopatiek
    • uhol nábehu: 0…20°


Meracie rozsahy
  • krútiaci moment: 0…9,81 Nm
  • tlak: 0…4bar abs.
  • rýchlosť: 0…4000 min -1
Rozmery a hmotnosť

DxŠxV: 510x490x410 mm
Hmotnosť: cca. 38 kg

Objednávacie číslo: 070.45002
