HM 450.01 Peltonova turbína
- určenie mechanického výkonu
- určenie účinnosti
- zaznamenávanie charakteristických kriviek
- skúmanie vplyvu prierezu dýzy na výkon
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- Peltonova turbína s viditeľnou prevádzkovou plochou
- uzavretý vodný okruh a softvér na spracovanie dát pre použitie s trenažérom HM 450C
požadovaný
HM 450C Charakteristické veličiny hydraulických lopatkových strojov
Peltonova turbína je typ voľnoprúdovej resp. impulzná turbína, ktorá premieňa tlakovú energiu vody na kinetickú energiu úplne v rozvádzači. Peltonove turbíny sa používajú pri veľkých spádoch a relatívne nízkych prietokoch. Výkon turbíny sa nastavuje pomocou prierezu trysky. V praxi sa Peltonove turbíny používajú na pohon synchrónnych generátorov, kde pracujú konštantnou rýchlosťou.
Peltonova turbína HM 450.01 je príslušenstvom pre trenažér HM 450C . Experimentálna jednotka pozostáva z Peltonovho kolesa, ihlovej trysky použitej ako rozdeľovač, regulovateľnej pásovej brzdy na zaťaženie turbíny a krytu s priehľadným predným panelom. Priehľadný kryt umožňuje počas prevádzky sledovať prietok vody, Peltonovo koleso a trysku. Úpravou ihly trysky môžete zmeniť prierez trysky a tým aj prietok.
Tlak na vstupe do turbíny sa zaznamenáva tlakovým snímačom. Na pásovej brzde je pripevnený snímač sily a snímač rýchlosti. Takto možno určiť mechanický výkon turbíny. Otáčky, krútiaci moment a tlak sú zobrazené na rozvodnej skrini HM 450C a ďalej spracované v softvéri. Prívod vody a meranie prietoku zabezpečuje HM 450C .
Objednávacie číslo: 070.45001
Špecifikácia
- zaznamenávanie kriviek Peltonovej turbíny a skúmanie vplyvu prierezu dýzy
- priehľadný predný panel pre pozorovanie operačnej oblasti
- nastaviteľná ihla trysky pre nastavenie rôznych prierezov trysky
- zaťažovanie turbíny pomocou nastaviteľnej pásovej brzdy
- bezdotykové meranie otáčok na hriadeli turbíny a snímač sily na brzde na meranie krútiaceho momentu
- snímač tlaku na vstupe do turbíny
- otáčky, krútiaci moment a tlak zobrazené na spínacej skrini HM 450C
- zásobovanie vodou, meranie prietoku a softvér na spracovanie dát cez HM 450C
Technické dáta
Turbína
- výkon: cca. 350 W pri 100 0 min -1 , 150 l/min, H=20 m
- max. rýchlosť: 1500 min -1
- Peltonovo koleso
- 14 čepelí
- stredný priemer: 165 mm
Meracie rozsahy
- krútiaci moment: 0…9,81 Nm
- tlak: 0…4bar abs.
- rýchlosť: 0…4000 min -1
Rozmery a hmotnosť
DxŠxV: 600x490x410 mm
Hmotnosť: cca. 27 kg
Objednávacie číslo: 070.45001
![Meniče energie vĺn](/images/wissen_thumbs/196_en-GB.jpg)
![Vodná energia](/images/wissen_thumbs/277_en-GB.jpg)
![Energia vĺn](/images/wissen_thumbs/278_en-GB.jpg)
![HM 450C Charakteristické premenné hydraulických turbostrojov](/images/wissen_thumbs/125_en-GB.jpg)
![Obnoviteľné zdroje energie, pokročilý návrh laboratória](/images/wissen_thumbs/268_en-GB.jpg)

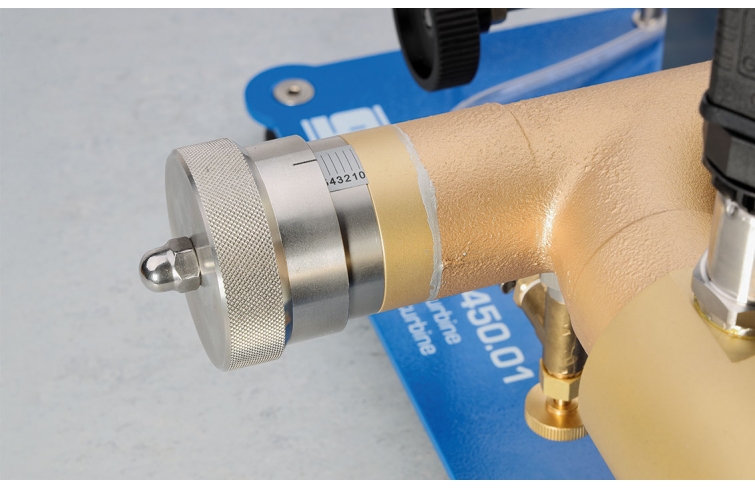

![Ručné koliesko na nastavenie ihlovej trysky](/images/datasheet/889/HM-450.01-Pelton-turbine-products_list_small-gunt-889-add_1.jpg)

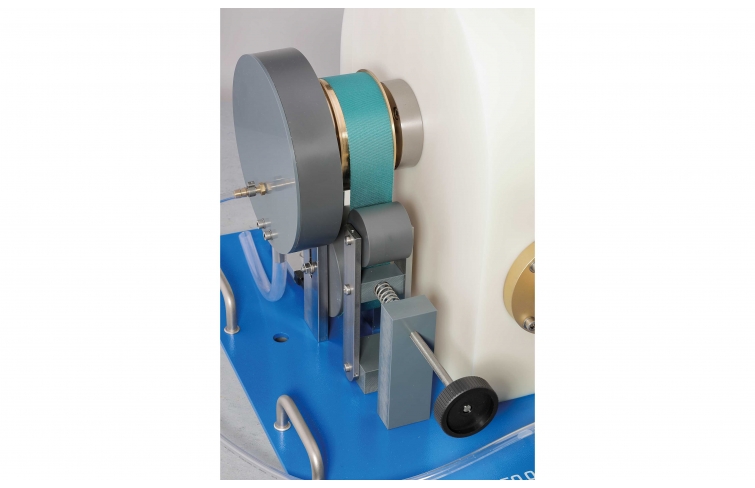

![Nastaviteľná pásová brzda pre zaťaženie turbíny](/images/datasheet/889/HM-450.01-Pelton-turbine-products_list_small-gunt-889-add_2.jpg)
![HM 450C Charakteristické premenné hydraulických turbostrojov](/images/datasheet/889/HM-450.01-HM-450C-Characteristic-variables-of-hydraulic-turbomachines-products_list_small-gunt-889-foto_totale.jpg)

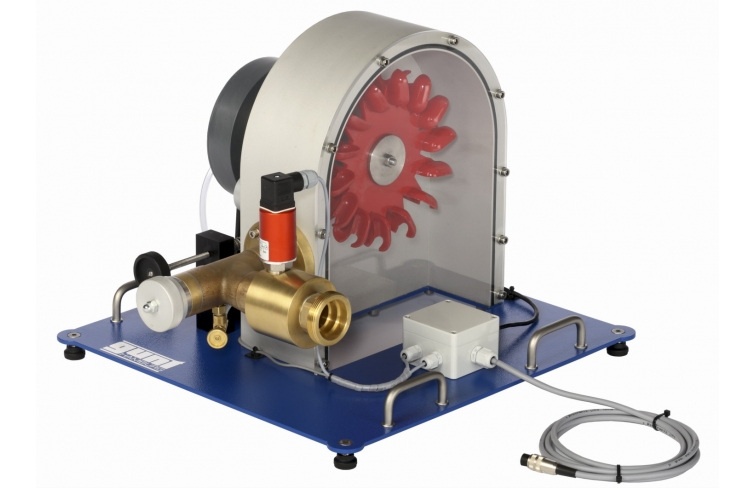

![](/images/datasheet/889/HM-450.01-Pelton-turbine-products_list_small-gunt-889-foto_totale.jpg)

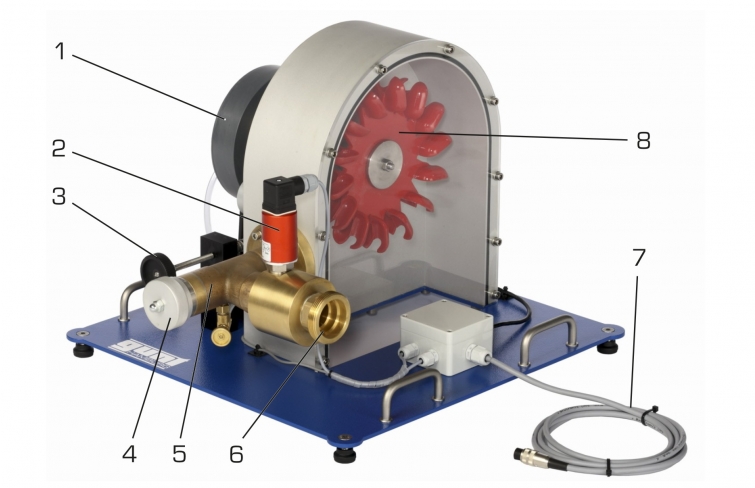

![1 pásová brzda, 2 tlakové snímače, 3 ručné koliesko na nastavenie brzdy, 4 ručné koliesko na nastavenie prierezu dýzy, 5 ihlová dýza, 6 prívod vody, 7 pripojovací kábel k HM 450C, 8 Peltonove koliesko](/images/datasheet/889/HM-450.01-Pelton-turbine-products_list_small-gunt-889-zeichnung.jpg)

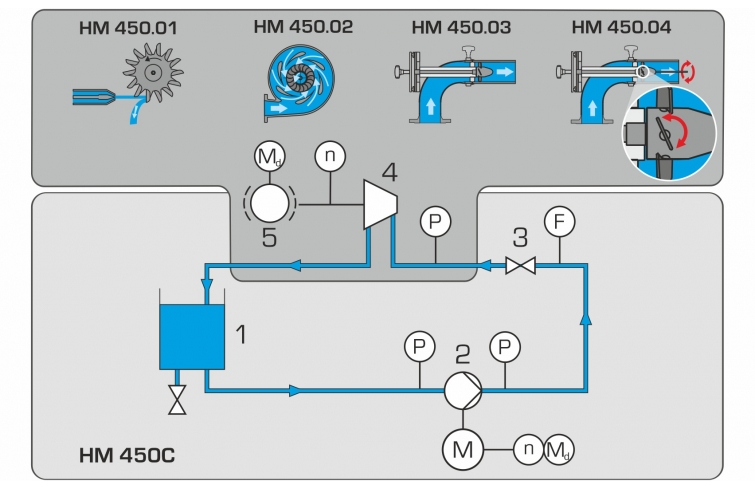

![1 nádrž, 2 čerpadlo, 3 ventil na reguláciu prietoku, 4 turbíny, 5 brzda, M motor; F prietok, P tlak, n otáčky, Md krútiaci moment](/images/datasheet/889/HM-450.01-Pelton-turbine-products_list_small-gunt-889-zeichnung_einzelheit_1.jpg)

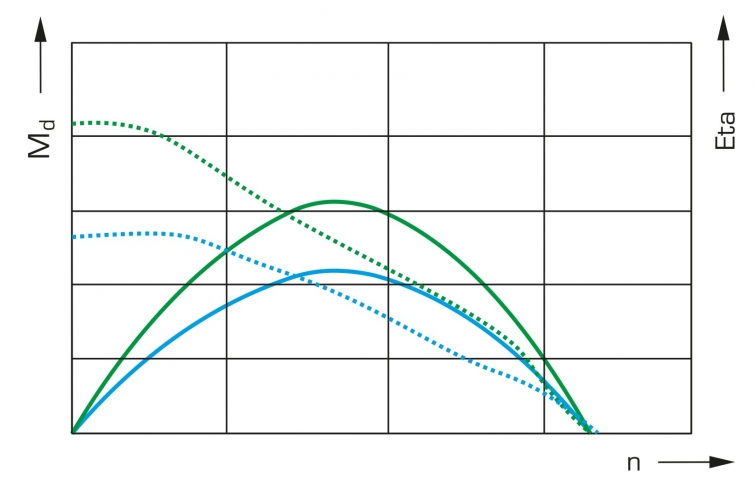

![Účinnosť a krútiaci moment (prerušované čiary) v závislosti od rýchlosti pri rôznych výkonoch a plne otvorenej tryske: zelená: výkon 100 %, modrá: výkon 65 %, účinnosť Eta, otáčky n, krútiaci moment Md](/images/datasheet/889/HM-450.01-Pelton-turbine-products_list_small-gunt-889-zeichnung_einzelheit_2.jpg)
