HM 365.31 Peltonova a Francisova turbína
Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52
Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52
Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52
Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52
- v kombinácii s HM 365 a HM 365,32
- porovnanie impulzných a reakčných turbín
- určenie mechanického a hydraulického výkonu
- určenie účinnosti
- zaznamenávanie charakteristických kriviek
- vplyv prierezu dýzy Peltonovej turbíny na charakteristiku
- vplyv polohy vodiacich lopatiek Francisovej turbíny na charakteristiky
1 Peltonova turbína
1 Francisova turbína
Vodné turbíny sú lopatkové stroje využívajúce vodnú energiu. Premieňajú tlakovú a prietokovú energiu na mechanickú energiu a väčšinou sa používajú na pohon elektrických generátorov. Vodné turbíny môžeme podľa princípu činnosti rozdeliť na impulzné a reakčné.

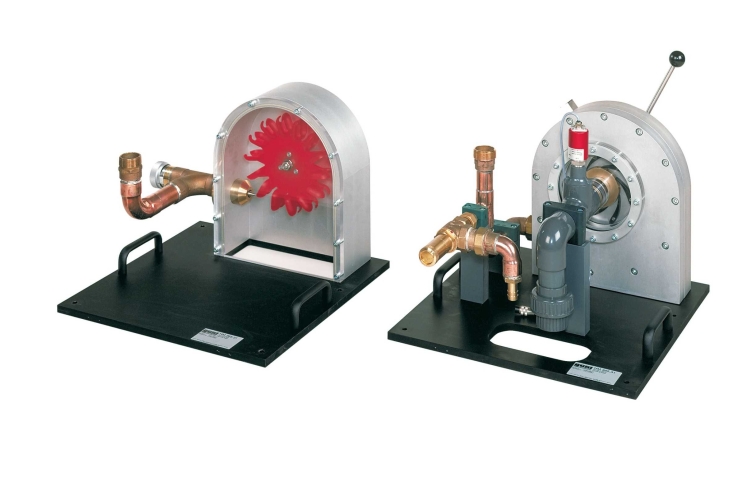

Príslušenstvo HM 365.31 obsahuje Peltonovu turbínu ako príklad pre impulznú turbínu a Francisovu turbínu ako príklad pre reakčnú turbínu. Oba typy turbín sú skúmané a navzájom porovnávané spolu s napájacou jednotkou HM 365.32 a brzdovou jednotkou HM 365 . Brzdová jednotka ponúka možnosť nastavenia konštantných otáčok resp. krútiace momenty. Takto môžete realizovať experimenty v rôznych realistických prevádzkových režimoch.
Peltonova turbína je turbína s voľným prúdom, ktorá premieňa tlakovú energiu vody na kinetickú energiu výlučne v rozvádzači. Keďže sa celý tlakový rozdiel redukuje výlučne v dýze, tlak je v Peltonovom kolese konštantný. Turbína je známa aj ako turbína s konštantným tlakom. Výkon turbíny sa nastavuje úpravou prierezu trysky.
Francisova turbína premieňa tlakovú energiu vody na kinetickú energiu v rozvádzači a v rotore. Tlak na vstupe rotora je vyšší ako na výstupe rotora. Výkon turbíny sa nastavuje nastavením rozvádzacích lopatiek.
HM 365.32 zabezpečuje dodávku vody, meranie tlaku na vstupe do turbíny a meranie prietoku. Na meranie tlaku na výstupe z turbíny je Francisova turbína vybavená prídavným snímačom tlaku. Brzdová jednotka HM 365 meria brzdný moment a rýchlosť.
Objednávacie číslo: 070.36531
Špecifikácia
- porovnanie Peltonovej turbíny ako impulznej turbíny a Francisovej turbíny ako reakčnej turbíny
- prevádzka s použitím turbínovej napájacej jednotky HM 365.32
- zaťaženie turbíny použitím univerzálnej brzdy a pohonnej jednotky HM 365
- konštantné krútiace momenty a otáčky je možné nastaviť pomocou HM 365
- priehľadný predný panel v turbínach na pozorovanie prevádzkového priestoru
- nastaviteľná ihla trysky pre nastavenie rôznych prierezov trysky (Peltonova turbína)
- nastaviteľné vodiace lopatky pre nastavenie rôznych uhlov dopadu (Francisova turbína)
- snímač tlaku na Francisovej turbíne na meranie tlaku na výstupe z turbíny
- digitálny displej pre prietok, tlak a teplotu v HM 365.32
- brzdný moment a rýchlosť merané v HM 365
Technické dáta
Prevodový pomer medzi brzdou a turbínou: 1,44:1
Peltonova turbína
- výkon: 1,5kW pri 275 0min -1 pri 6,5bar
- priemer kolesa: 165 mm
- variabilné nastavenie trysky
Francisova turbína
- výkon: 1kW pri 350 0min -1 a 4,2bar
- priemer rotora: 80 mm
- variabilné nastavenie vodiacich lopatiek
Meracie rozsahy
- tlak (výstup): 0…1,6 bar
Rozmery a hmotnosť
DxŠxV: 590x370x490 mm (Peltonova turbína)
Hmotnosť: cca. 25 kg
DxŠxV: 560x510x400 mm (Francisova turbína)
Hmotnosť: cca. 50 kg
Objednávacie číslo: 070.36531
![Meniče energie vĺn](/images/wissen_thumbs/196_en-GB.jpg)
![Vodná energia](/images/wissen_thumbs/277_en-GB.jpg)
![Energia vĺn](/images/wissen_thumbs/278_en-GB.jpg)
![Turbíny GUNT FEMLine cours](/images/wissen_thumbs/94_en-GB.jpg)
![GUNT FEMLine študuje kvapalinové stroje](/images/wissen_thumbs/92_en-GB.jpg)
![HM 365 Univerzálna hnacia a brzdová jednotka](/images/datasheet/879/HM-365.31-HM-365-Universal-drive-and-brake-unit-products_list_small-gunt-879-foto_totale.jpg)
![HM 365.32 Turbínový zdroj](/images/datasheet/879/HM-365.31-HM-365.32-Turbine-supply-unit-products_list_small-gunt-879-foto_totale.jpg)
![](/images/datasheet/879/HM-365.31-Pelton-and-Francis-turbine-products_list_small-gunt-879-foto_totale.jpg)

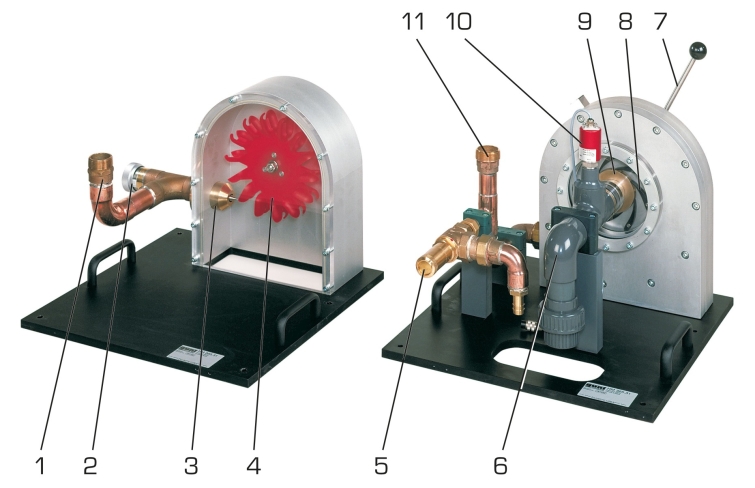

![1 prívod vody, 2 nastavenie prierezu trysky, 3 tryska, 4 Peltonove koleso, 5 poistný ventil, 6 výstup vody, 7 páka na nastavenie vodiacich lopatiek, 8 vodiacich lopatiek, 9 rotor Francisovej turbíny, 10 snímač tlaku pri výstup z turbíny, 11 prívod vody](/images/datasheet/879/HM-365.31-Pelton-and-Francis-turbine-products_list_small-gunt-879-zeichnung.jpg)

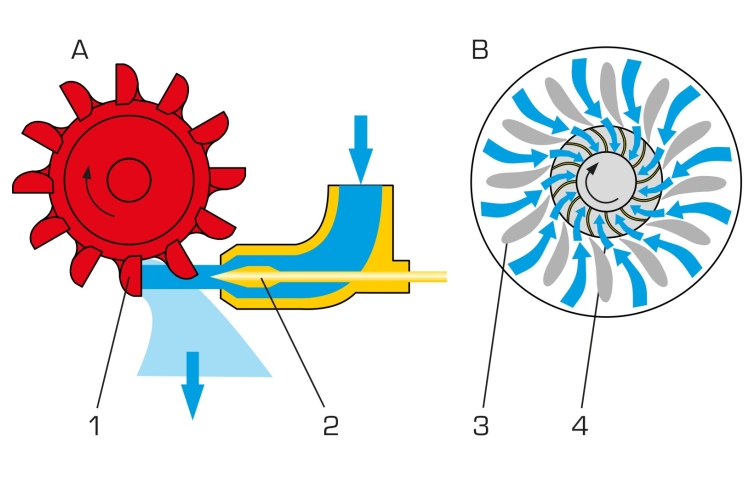

![Princíp činnosti Peltonovej turbíny: 1 Peltonovo koleso s lopatkami, 2 nastaviteľné ihly trysky; B princíp činnosti Francisovej turbíny: 3 vodiace lopatky, 4 rotor](/images/datasheet/879/HM-365.31-Pelton-and-Francis-turbine-products_list_small-gunt-879-zeichnung_einzelheit_1.jpg)

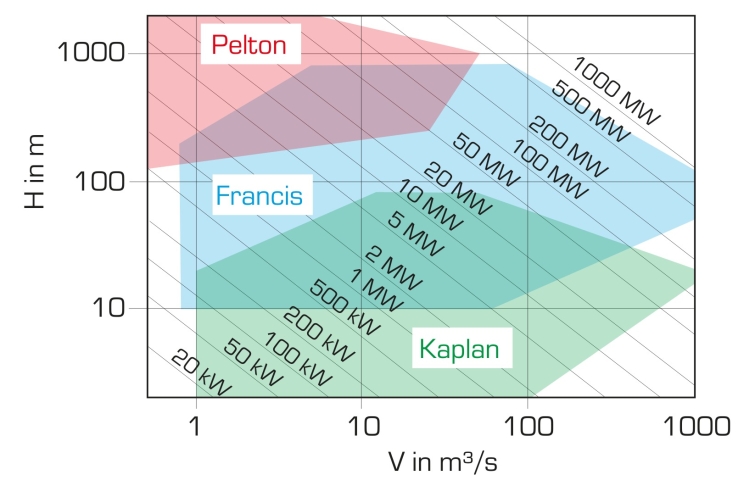

![Prevádzkové rozsahy rôznych typov turbín v praxi; H hlava, V prietok](/images/datasheet/879/HM-365.31-Pelton-and-Francis-turbine-products_list_small-gunt-879-zeichnung_einzelheit_2.jpg)
