HM 150.20 Princíp činnosti Francisovej turbíny

konštrukcia a funkcia Francisovej turbíny
určenie krútiaceho momentu, výkonu a účinnosti

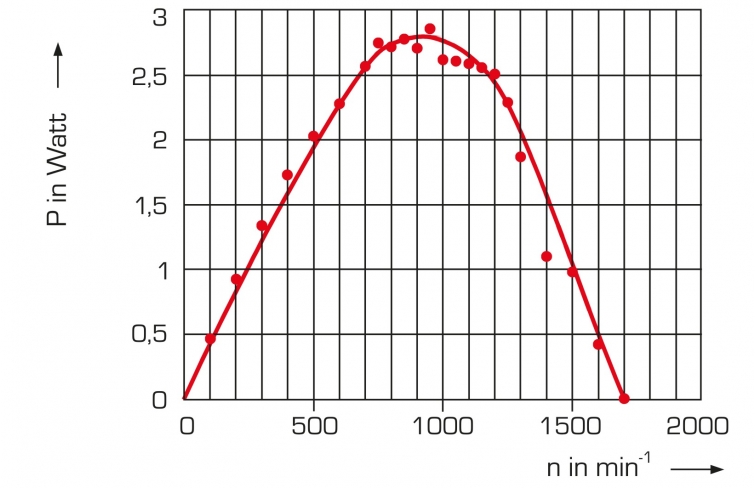

grafické znázornenie charakteristických kriviek pre krútiaci moment, výkon a účinnosť

1 experimentálna jednotka
1 sada inštruktážneho materiálu

model reakčnej turbíny
priehľadný operačný priestor
turbína s nastaviteľnými vodiacimi lopatkami
zaťaženie pásovou brzdou

voliteľné

HM 150 Základný modul pre experimenty v mechanike tekutín
HM 082 Snímač rýchlosti

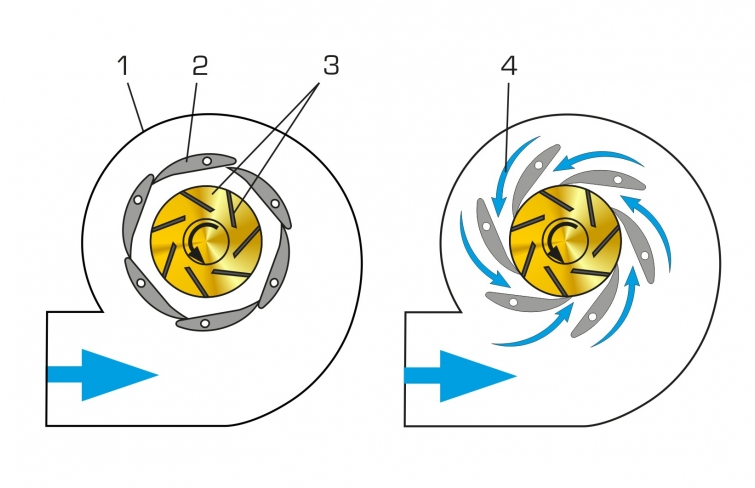

Vodné turbíny sú lopatkové stroje využívajúce vodnú energiu. Francisova turbína je typ reakčnej turbíny, ktorá premieňa tlakovú energiu vody na kinetickú energiu v rozvádzači a v rotore. Voda je privádzaná do rozvádzača pomocou špirálového puzdra. Pretekajúca voda je v rozvádzači urýchľovaná nastaviteľnými vodiacimi lopatkami a smerovaná na lopatky. Presmerovanie a ďalšie zrýchlenie vody v rotore generuje impulz, ktorý sa prenáša na rotor.

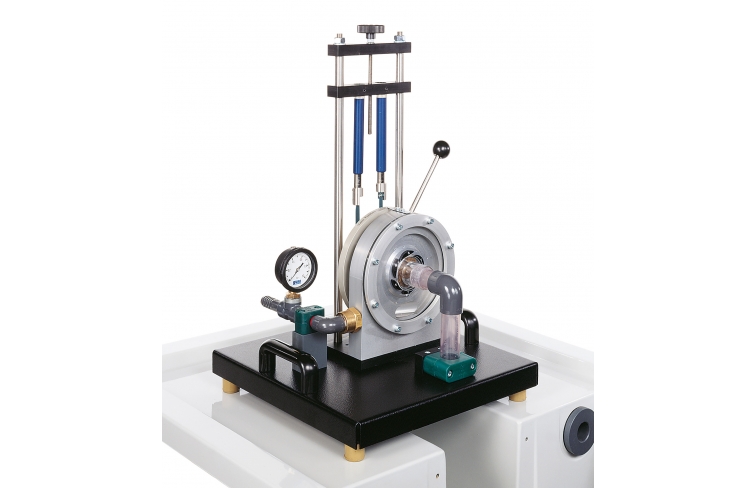

HM 150.20 je model Francisovej turbíny demonštrujúci funkciu reakčnej turbíny.

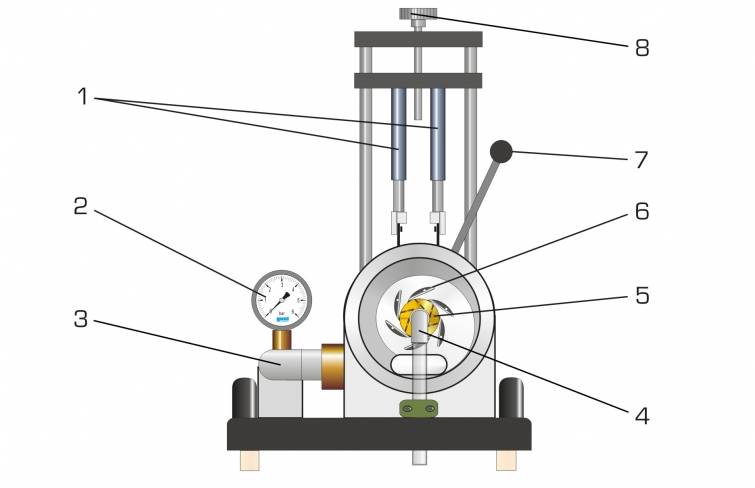

Experimentálna jednotka pozostáva z rotora, rozvádzača s nastaviteľnými vodiacimi lopatkami, pásovej brzdy na zaťaženie turbíny a skrine s priehľadným predným panelom. Priehľadný kryt umožňuje počas prevádzky sledovať prietok vody, rotor a vodiace lopatky. Uhol nábehu a tým aj výkon rotora sa upravuje nastavením vodiacich lopatiek.

Krútiaci moment turbíny sa určuje meraním sily na pásovej brzde a odčítava sa na pružinových váhach. Na meranie otáčok je potrebný bezdotykový snímač otáčok, napr. HM 082 . Manometer ukazuje tlak vody na vstupe do turbíny.

Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.

Objednávacie číslo: 070.15020

Špecifikácia

funkcia Francisovej turbíny
priehľadný predný panel pre pozorovanie operačnej oblasti
zaťažovanie turbíny pomocou pásovej brzdy
nastaviteľné vodiace lopatky pre nastavenie rôznych uhlov nábehu
označenie na brzdovom bubne pre bezdotykové meranie rýchlosti
prístroje: pružinové váhy na určenie krútiaceho momentu, manometer ukazuje tlak na vstupe do turbíny
stanovenie prietoku pomocou základného modulu HM 150
zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórny prívod
