HM 150.19 Princíp činnosti Peltonovej turbíny
- konštrukcia a funkcia Peltonovej turbíny
- určenie krútiaceho momentu, výkonu a účinnosti
- grafické znázornenie charakteristických kriviek pre krútiaci moment, výkon a účinnosť
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- model impulznej turbíny
- priehľadný operačný priestor
- nastaviteľný prierez trysky
- zaťaženie pásovou brzdou
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
HM 082 Snímač rýchlosti
Vodné turbíny sú lopatkové stroje využívajúce vodnú energiu. Peltonova turbína je typ impulznej turbíny; takéto turbíny premieňajú tlakovú energiu vody na kinetickú energiu úplne v rozvádzači. Počas prestavby sa prúd vody zrýchľuje v tryske a smeruje tangenciálne na lopatky Peltonovho kolesa. Prúd vody je v lopatkách presmerovaný približne o 180 °. Impulz vodného prúdu sa prenáša na Peltonovo koleso.

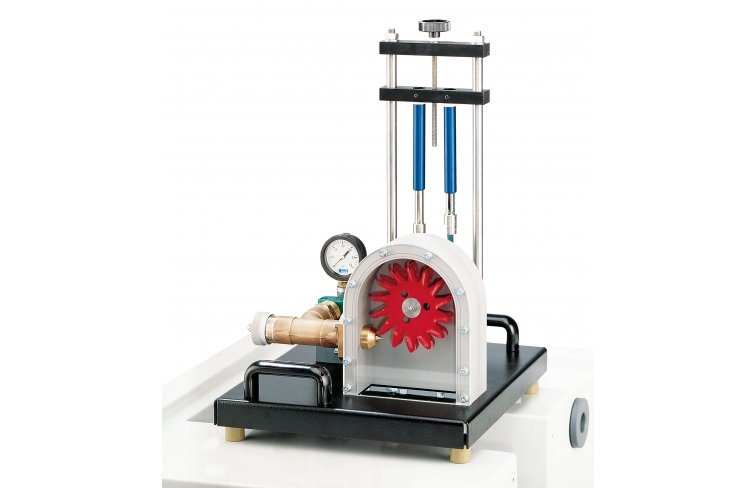

HM 150.19 je model Peltonovej turbíny demonštrujúci funkciu impulznej turbíny.
Experimentálna jednotka pozostáva z Peltonovho kolesa, ihlovej trysky použitej ako rozdeľovač, pásovej brzdy na zaťaženie turbíny a krytu s priehľadným predným panelom. Priehľadný kryt umožňuje počas prevádzky sledovať prietok vody, Peltonovo koleso a trysku. Prierez dýzy a tým aj prietok sa upravuje nastavením ihly dýzy.
Krútiaci moment turbíny sa určuje meraním sily na pásovej brzde a odčítava sa na pružinových váhach. Na meranie otáčok je potrebný bezdotykový snímač otáčok, napr. HM 082 . Manometer ukazuje tlak vody na vstupe do turbíny.
Experimentálna jednotka sa jednoducho a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15019
Špecifikácia
- funkcia Peltonovej turbíny
- priehľadný predný panel pre pozorovanie operačnej oblasti
- zaťažovanie turbíny pomocou pásovej brzdy
- nastaviteľná ihla trysky pre nastavenie rôznych prierezov trysky
- označenie na brzdovom bubne pre bezdotykové meranie rýchlosti
- prístroje: pružinové váhy na určenie krútiaceho momentu, manometer ukazuje tlak na vstupe do turbíny
- stanovenie prietoku pomocou základného modulu HM 150
- zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórny prívod
Technické dáta
Peltonova turbína
- výkon: 5W pri 500mi n -1 , cca. 30 l/min, H=2m
- Peltonovo koleso
- 14 čepelí
- šírka čepele: 33,5 mm
- vonkajší Ø: 132 mm
Ihlová tryska
- priemer trysky: 10 mm
Meracie rozsahy
- sila: 2x 0…10N
- tlak: 0…1 bar
Rozmery a hmotnosť
DxŠxV: 400x400x620 mm
Hmotnosť: cca. 15 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15019
![Meniče energie vĺn](/images/wissen_thumbs/196_en-GB.jpg)
![Vodná energia](/images/wissen_thumbs/277_en-GB.jpg)
![Energia vĺn](/images/wissen_thumbs/278_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Obnoviteľné zdroje energie, návrh základného laboratória](/images/wissen_thumbs/267_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/566/HM-150.19-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-566-foto_totale.jpg)
![HM 082 Senzor rýchlosti](/images/datasheet/566/HM-150.19-HM-082-Speed-sensor-products_list_small-gunt-566-foto_totale.jpg)
![](/images/datasheet/566/HM-150.19-Operating-principle-of-a-Pelton-turbine-products_list_small-gunt-566-foto_totale.jpg)

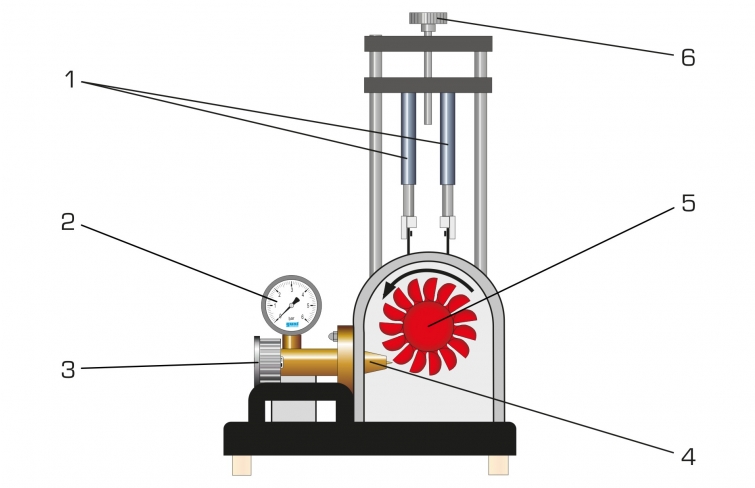

![1 pružinové vyváženie, 2 manometer, 3 nastavenie prierezu trysky, 4 ihlová tryska, 5 Peltonove koleso, 6 nastavenie pásovej brzdy](/images/datasheet/566/HM-150.19-Operating-principle-of-a-Pelton-turbine-products_list_small-gunt-566-zeichnung.jpg)

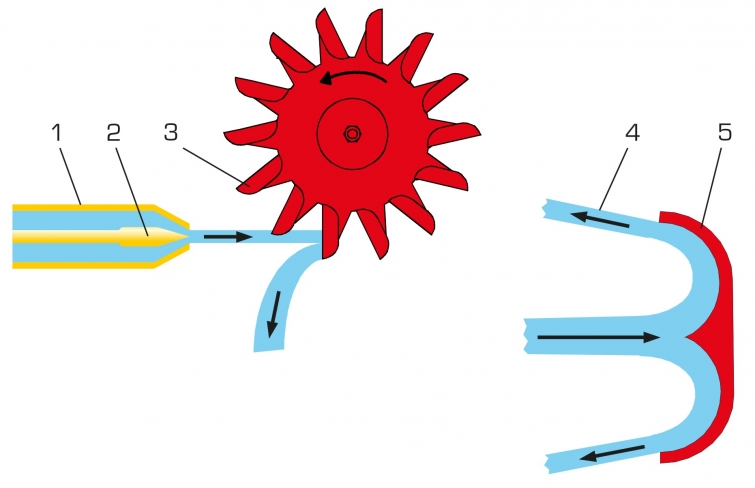

![Princíp činnosti Peltonovej turbíny: 1 ihlová dýza, 2 nastaviteľné ihly dýzy, 3 lopatky na Peltonovom kolese, 4 presmerovaný prúd vody, 5 profilov lopatky](/images/datasheet/566/HM-150.19-Operating-principle-of-a-Pelton-turbine-products_list_small-gunt-566-zeichnung_einzelheit_1.jpg)

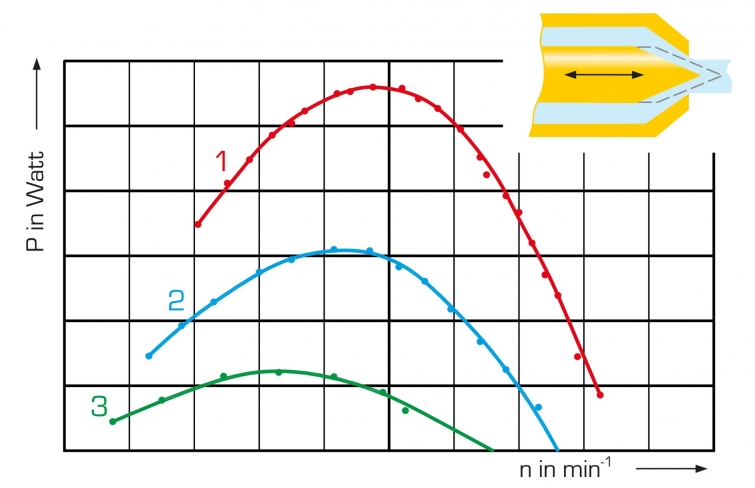

![Krivky výkonu turbíny pri rôznych polohách ihly dýzy: 1: Q=31,6 l/min, 2: Q=18,8 l/min, 3: Q=11,5 l/min; n rýchlosť, výkon turbíny P](/images/datasheet/566/HM-150.19-Operating-principle-of-a-Pelton-turbine-products_list_small-gunt-566-zeichnung_einzelheit_2.jpg)
