CE 582 Čistička vody 2

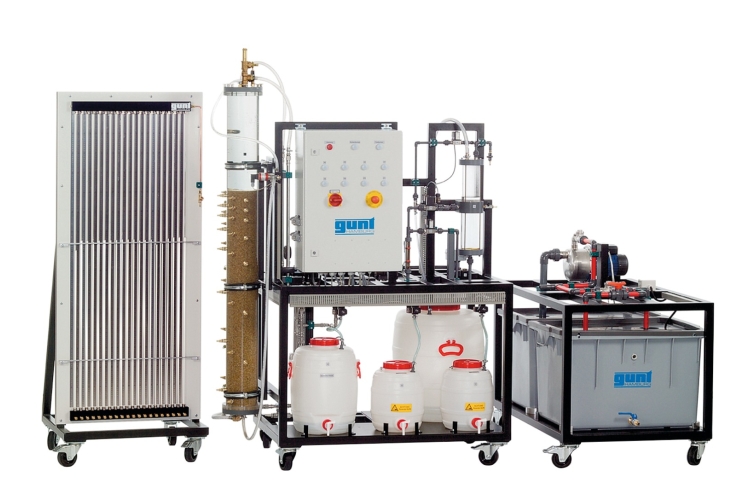

Na obrázku je zľava doprava: doska manometra, trenažér, napájacia jednotka

oboznámenie sa so základným princípom jednotkových operácií hĺbková filtrácia a výmena iónov
pozorovanie a stanovenie tlakových strát v pieskovom filtri
vykresľovanie Micheauových diagramov
princíp spätného preplachu
identifikácia rôznych režimov činnosti katiónových a aniónových meničov
regenerácia iónomeničov

1 tréner
1 napájacia jednotka
1 doska manometra
1 baliaca jednotka štrku
1 baliaca jednotka diatomitu
1 baliaca jednotka katexu
1 baliaca jednotka aniónového meniča
1 sada hadíc
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

príklad úpravne vody
hĺbková filtrácia a iónová výmena
spätné preplachovanie pieskových filtrov a regenerácia iónomeničov

Hĺbková filtrácia s pieskovými filtrami a iónovou výmenou sú kľúčové jednotky pri úprave vody. CE 582 umožňuje demonštrovať tieto dve operácie.

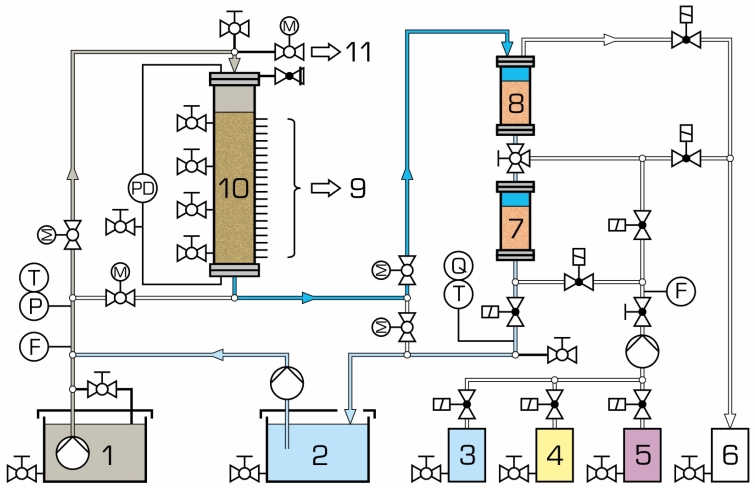

Surová voda sa čerpá zhora do pieskového filtra. Pevné látky sa zachytávajú a zadržiavajú, keď surová voda preteká cez filtračné lôžko. Prefiltrovaná voda vyteká zo spodného konca pieskového filtra a potom preteká cez dva iónomeniče (katiónový a anexový). V tomto procese sa nežiaduce ióny vymenia za vodíkové a hydroxidové ióny. Surová voda sa zmäkčuje a odsoľuje. Pieskový filter a dva iónomeniče možno použiť v kombinácii alebo oddelene. Pevné látky usadené v pieskovom filtri majú za následok zvýšenie tlakovej straty. Spätné preplachovanie čistí filtračné lôžko a znižuje tlakovú stratu. Iónomeniče možno regenerovať kyselinou alebo žieravinou.

Pieskový filter je vybavený meraním diferenčného tlaku. Pozdĺž filtračného lôžka je tiež niekoľko bodov na meranie tlaku. Tlaky sa hadicami prenášajú do trubicových manometrov a zobrazujú sa tam ako vodné stĺpce. Toto možno použiť na vykreslenie Micheauových diagramov. Meria sa prietok, teplota, vodivosť, diferenčný tlak a tlak v systéme. Rýchlosť prúdenia vo filtračnom lôžku (rýchlosť filtra) je možné nastaviť. Vzorky je možné odoberať na všetkých relevantných miestach. Na výrobu surovej vody sa môže použiť napr. diatomit.

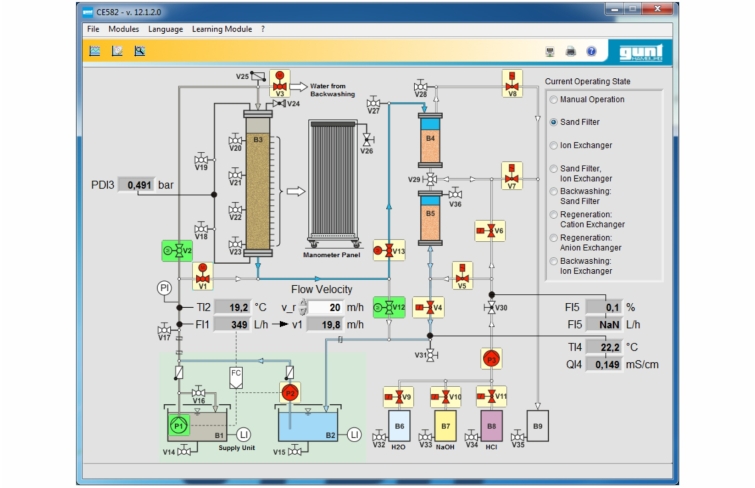

Na ovládanie prevádzkových stavov a meranie údajov je poskytnutý softvérový program. Schéma procesu zobrazuje aktuálne prevádzkové stavy jednotlivých komponentov a namerané údaje.
