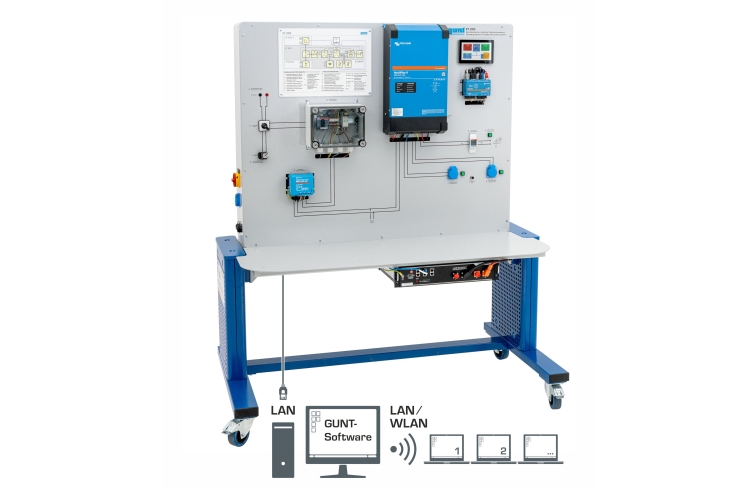

ET 255 Prevádzkové možnosti pre modulárne solárne elektrické systémy

Sieťový softvér GUNT: ovládanie a ovládanie cez 1 PC. Pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

sieťové komponenty systému
spotreba riadená ponukou a dopytom s meniacou sa dostupnosťou siete
optimalizovaná vlastná spotreba prostredníctvom využitia skladovania so systémom energetického manažmentu
prevádzka so skutočnými fotovoltaickými modulmi ET 255.02 alebo fotovoltaickým simulátorom ET 255.01

skúmať komponenty moderných systémov pre využitie fotovoltaiky
funkcia modulov pre optimalizáciu výkonu ( MPP tracker)
funkcie meničov a regulátorov nabíjania
prevádzkové správanie s meniacim sa osvetlením a teplotou
efektívnosť a dynamické správanie komponentov systému
systémy energetického manažmentu pre optimalizáciu vlastnej spotreby v prevádzke siete
systémy správy batérií pre optimalizované využitie úložných systémov
prípady použitia s meniacou sa dostupnosťou siete
experimenty so špecifikovanými profilmi výroby a spotreby

trenažér, softvér GUNT + kábel LAN , sada inštruktážneho materiálu

požadované

ET 255.01 Fotovoltaický simulátor
alebo
ET 255.02 Fotovoltaické moduly pre solárne elektrické systémy

voliteľné

ET 255.03 Spotrebitelia v solárnych elektrických systémoch
HL 313.01 Umelý svetelný zdroj

Solárna elektrina z fotovoltaickej inštalácie sa môže použiť na napájanie do verejnej elektrickej siete (prevádzka pripojená na sieť) alebo na miestnu spotrebu (samostatná prevádzka). Moderné solárne elektrické systémy kombinujú obe možnosti a sú riadené podľa dopytu a dostupnosti. Skladovacie systémy a systémy energetického manažmentu sa používajú na riadenie energetických tokov.

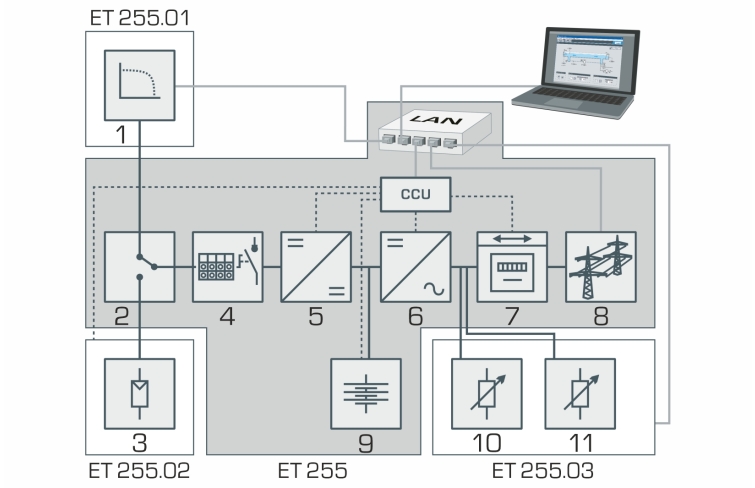

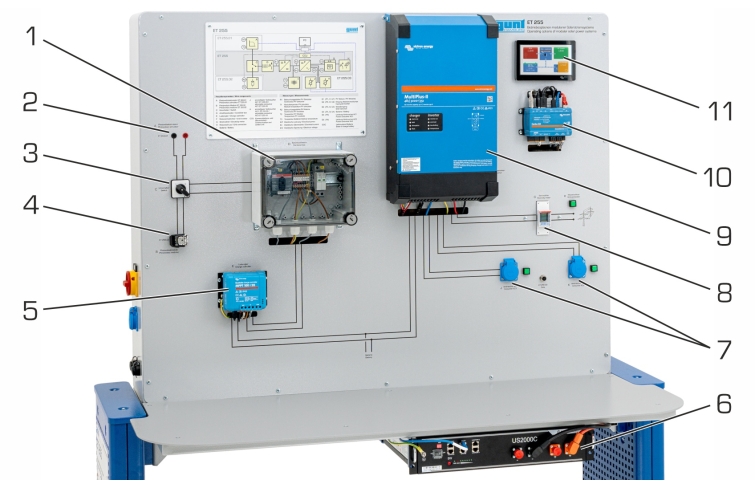

ET 255 obsahuje zosieťované komponenty solárneho elektrického systému ako regulátor nabíjania, sieťový invertor, akumulátor ako zásobník elektriny, obojsmerný elektromer, ako aj systém riadenia energie ( EMS ). Do solárneho elektrického systému môžu byť integrované rôzne regulovateľné spotrebiče. Údaje zo sieťových komponentov sú zaznamenávané v centrálnej komunikačnej a riadiacej jednotke ( CCU ).

Ako zdroj solárnej elektriny možno použiť buď fotovoltaický simulátor ET 255.01 alebo skutočné fotovoltaické moduly, ako napríklad ET 255.02. Voliteľné príslušenstvo ET 255.03 obsahuje dve ovládateľné elektrické záťaže, ktoré majú pri dodávke ET 255 rôznu prioritu. Pri použití v spojení s príslušenstvom je možné skúmať správanie solárneho elektrického systému pri rôznych prevádzkových podmienkach.

Aby bolo zaistené dostatočné osvetlenie, trenažér by mal byť prevádzkovaný so slnečným žiarením alebo voliteľne dostupným umelým svetelným zdrojom HL 313.01 .

Prevádzkové údaje zo solárneho elektrického systému sa zobrazujú na dotykovej obrazovke. Prevádzkové údaje je možné získať aj cez webový portál výrobcu.

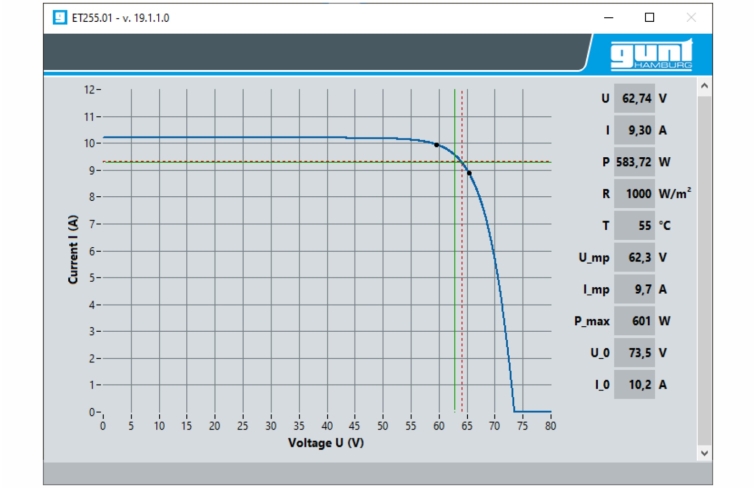

Trenažér sa ovláda cez softvér GUNT na externom PC (nie je súčasťou dodávky), ktorý je pripojený cez sieťové rozhranie. Softvér GUNT vám tiež umožňuje ovládať a konfigurovať voliteľný fotovoltaický simulátor ET 255.01. Typické profily výroby a spotreby je možné špecifikovať pomocou časovo riadených sekvencií. Sieťový softvér umožňuje sledovať a analyzovať experimenty na ľubovoľnom počte pracovných staníc cez LAN /WLAN pripojenie k lokálnej sieti.

Špecifikácia

skúmať typicky prepojené elektronické komponenty praktickej fotovoltaickej aplikácie
prevádzka s fotovoltaickým simulátorom ET 255.01 alebo skutočnými fotovoltaickými modulmi ET 250.02
pripojovacia skriňa generátora s ističom a prepäťovou ochranou ako bezpečnostným zariadením
regulátor nabíjania s modulom pre optimalizáciu výkonu ( MPP tracker)
sieťový invertor s certifikovaným zariadením na odpojenie siete
prevádzka s meniacou sa dostupnosťou siete: prevádzka pripojená k sieti alebo samostatná alebo núdzová prevádzka napájania
možnosti pripojenia na uprednostnenie rôznych spotrebičov striedavého prúdu
monitorovanie systému s prenosom dát jednotlivých komponentov systému ako systému energetického manažmentu
časovo riadená špecifikácia profilov výroby a spotreby
obojsmerný elektromer
LiFePO akumulátor s manag. systém
ovládanie systému a prevádzkové stavy zobrazené v softvéri GUNT
schopnosť siete: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
