ET 255.02 Fotovoltaické moduly pre solárne elektrické systémy

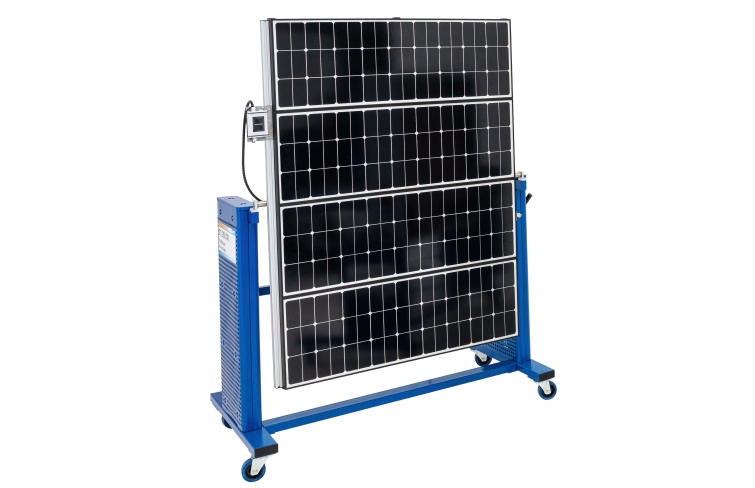

4 fotovoltaické moduly na otočnom ráme pre ET 255
meranie osvetlenia a teploty modulu
osvetlenie slnečným svetlom alebo zdrojom svetla HL 313.01

použitie fotovoltaických modulov v moderných solárnych systémoch elektrickej energie
experimenty s ET 255 a ET 255.03 so špecifikovanými profilmi výroby a spotreby
prevádzkové správanie fotovoltaických modulov s meniacou sa teplotou a osvetlením
vplyv uhla sklonu na bod maximálneho výkonu ( MPP )
optimalizácia výkonu pomocou sledovačov MPP
účinnosť a dynamické správanie komponentov ET 255

1 experimentálna jednotka

požadované

ET 255 Možnosti prevádzky pre modulárne solárne systémy

voliteľné

ET 255.01 Fotovoltaický simulátor
ET 255.03 Spotrebitelia v solárnych elektrických systémoch
ET 256 Chladenie solárnou elektrinou

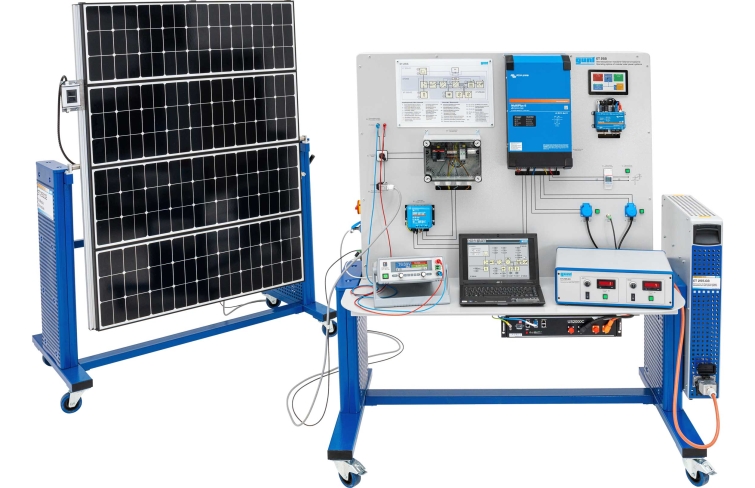

Zariadenie ET 255.02 je určené ako solárny zdroj elektriny pre solárny elektrický systém ET 255 a obsahuje štyri fotovoltaické moduly na otočnom ráme.

Fotovoltické moduly obsahujú sériovo zapojené monokryštalické kremíkové solárne články a dodávajú výkon vhodný pre napájanie ET 255. Usporiadanie fotovoltaických modulov umožňuje osvetlenie pri laboratórnych experimentoch pomocou umelého svetelného zdroja HL 313.01, ktorý je možné použiť ako voliteľné príslušenstvo.

Osvetlenie a teplota modulu sa zaznamenávajú v experimentoch. Namerané hodnoty sa prenášajú do softvéru GUNT v ET 255 . Týmto spôsobom je možné skúmať, ako tieto namerané veličiny ovplyvňujú prevádzkové správanie fotovoltaických modulov a nadväzujúcich komponentov solárneho elektrického systému ET 255. Otočné uloženie modulov umožňuje uhly sklonu od 0° do 90°. Je možné analyzovať vplyv uhla sklonu na bod maximálneho výkonu ( MPP ).

Softvér GUNT v ET 255 je sieťovo kompatibilný a umožňuje sledovanie, zaznamenávanie a analýzu experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete zákazníka.

Špecifikácia

mobilný otočný rám, nastaviteľný uhol sklonu
elektrické rozvody solárnych modulov pre prevádzku s ET 255
snímače teploty a osvetlenia modulov
získavanie a zobrazovanie nameraných údajov pomocou softvéru GUNT, ktorý je súčasťou ET 255
sieťové možnosti: monitorujte, zaznamenávajte a analyzujte experimenty na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
