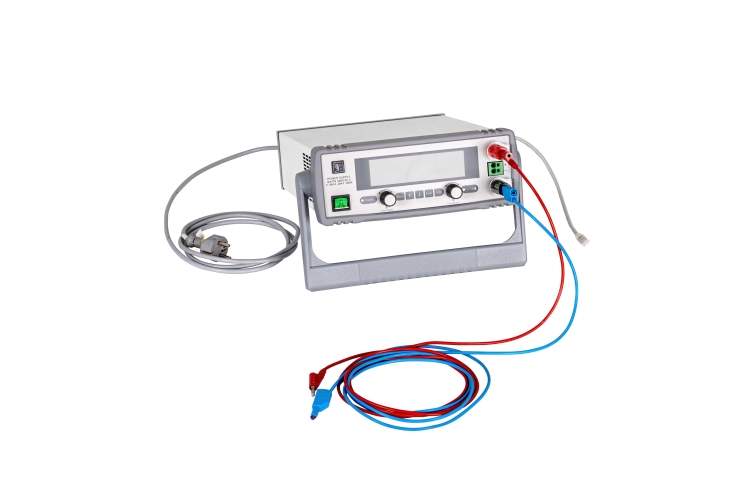

ET 255.01 Fotovoltaický simulátor

programovateľný jednosmerný napájací zdroj
simulácia charakteristickej krivky fotovoltaických modulov so softvérom GUNT
užívateľ môže špecifikovať kľúčové parametre modulu
optimalizácia výkonu pre prevádzku s MPP trackermi

prúdové/napäťové charakteristiky fotovoltaických modulov
optimalizácia výkonu pomocou sledovačov MPP (sledovač maximálneho bodu výkonu)
prevádzkové správanie fotovoltaických modulov s meniacim sa osvetlením a teplotou
účinnosť a dynamické správanie komponentov systému ET 255
experimenty s ET 255 a ET 255.03 so špecifikovanými profilmi výroby a spotreby

1 experimentálna jednotka
1 softvér výrobcu
1 sada káblov

požadované

ET 255 Možnosti prevádzky pre modulárne solárne systémy

voliteľné

ET 255.02 Fotovoltaické moduly pre solárne elektrické systémy
ET 255.03 Spotrebitelia v solárnych elektrických systémoch

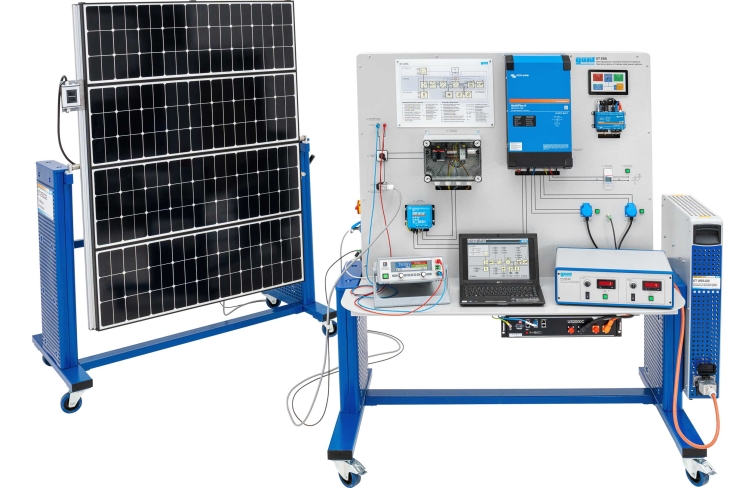

Zariadenie ET 255.01 spolu s ET 255 slúžia na simuláciu prúdových a napäťových charakteristík fotovoltaických modulov. Napríklad je možné študovať, ako osvetlenie a teplota ovplyvňujú prevádzkové správanie fotovoltaických modulov a iných komponentov solárneho systému.

Softvér GUNT v ET 255 slúži na ovládanie, obsluhu a konfiguráciu fotovoltaického simulátora a na zaznamenávanie a zobrazovanie nameraných hodnôt na laboratórnom PC. Funkciu sledovania bodu maximálneho výkonu ( MPP tracker) ET 255 možno pozorovať na diagrame charakteristickej krivky. Okrem toho je možné riadiť sekvencie experimentov s definovanými profilmi generovania a spotreby. Softvér GUNT je sieťovo kompatibilný a umožňuje sledovanie, zaznamenávanie a analýzu experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete zákazníka.

Fotovoltaický simulátor je pripojený k externému PC cez sieťové rozhranie. Bez sieťového pripojenia môže byť jednosmerný napájací zdroj prevádzkovaný iba v režime konštantného prúdu alebo konštantného napätia. Farebne označený displej zobrazuje namerané a predvolené hodnoty prúdu, napätia a elektrického výkonu.

Špecifikácia

programovateľný laboratórny jednosmerný napájací zdroj so sieťovým pripojením
simulácia prúdovo-napäťových charakteristík fotovoltaických modulov
prevádzku spolu s trenažérom ET 255
obsluha, ovládanie, parametrizácia a zobrazovanie prevádzkových stavov cez softvér GUNT v ET 255
vizualizácia optimalizácie výkonu (maximálny výkonový bod, MPP tracker)
časovo riadená špecifikácia profilov výroby a spotreby
softvér výrobcu pre aplikácie bez ET 255
