HM 143 Prechodné drenážne procesy v rezervoároch

demonštruje prechodné odvodňovacie procesy v dvoch za sebou umiestnených nádržiach na zadržiavanie dažďovej vody
demonštruje prechodné odvodňovacie procesy v dvoch za sebou umiestnených zásobných jazerách
zaznamenávanie oscilácií vodnej hladiny vo vyrovnávacej komore po vodnom ráze
zaznamenávanie a zobrazovanie kolísania hladiny vody

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

skúmanie prechodných drenážnych procesov v zásobných nádržiach
simulácia zadržiavacej nádrže dažďovej vody a zásobných jazier
priehľadná nárazová komora na pozorovanie kmitov po vodnom kladive
GUNT softvér pre zobrazenie hladiny vody

Pri rozhodovaní o rozmeroch akumulačných nádrží sa berú do úvahy prechodné odvodňovacie procesy. Tieto procesy sa vyskytujú napríklad v nádržiach na zadržiavanie dažďovej vody a zásobných jazerách.

Hlavným účelom záchytnej nádrže na dažďovú vodu je oddialiť proces odvodnenia dočasným medziskladovaním. Zásobné jazerá sa používajú v aplikáciách, ako je zásobovanie vodou, premena energie alebo pri ochrane pred povodňami. Voda stúpa predtým, ako je napájaná cez prepad.

Odvodňovacie procesy z nádrží sa realizujú potrubím, tunelom alebo iným spôsobom. Nárazová komora zabraňuje rázom vody v potrubiach a armatúrach v prípade rýchlych zmien prietoku.

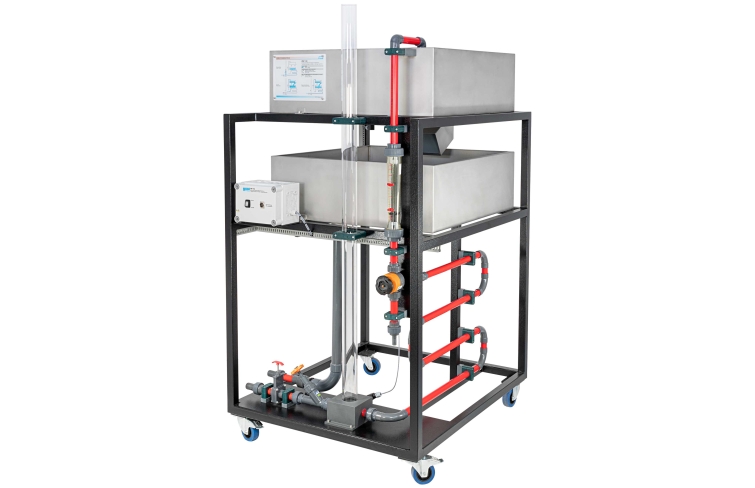

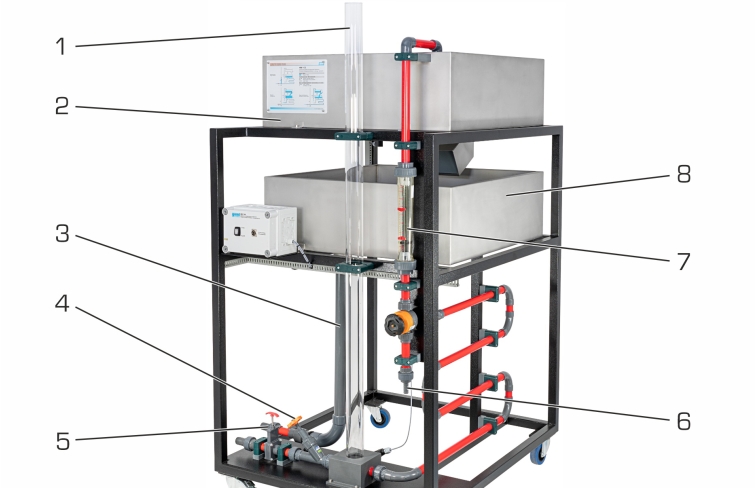

HM 143 sa používa na demonštráciu prechodných drenážnych procesov z akumulačných nádrží a ako funguje vyrovnávací komora. Trenažér obsahuje nádrž s nastaviteľnou hrádzou a druhú, hlbšie položenú nádrž s prepadom a drenážnym potrubím. V drenážnom potrubí je inštalovaná prepadová komora.

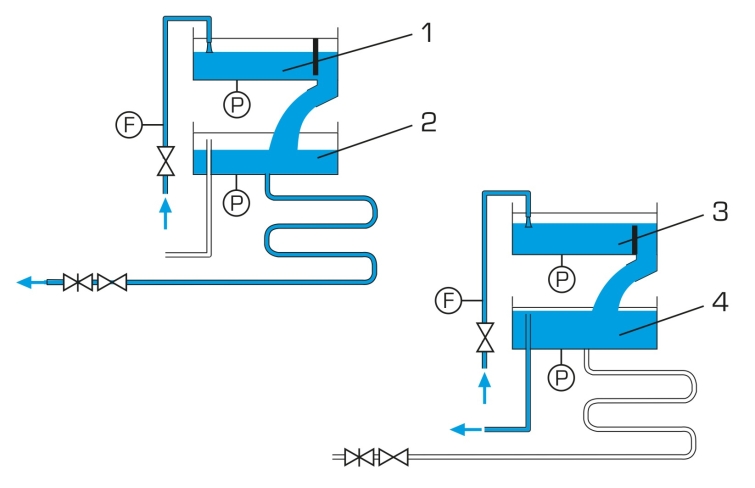

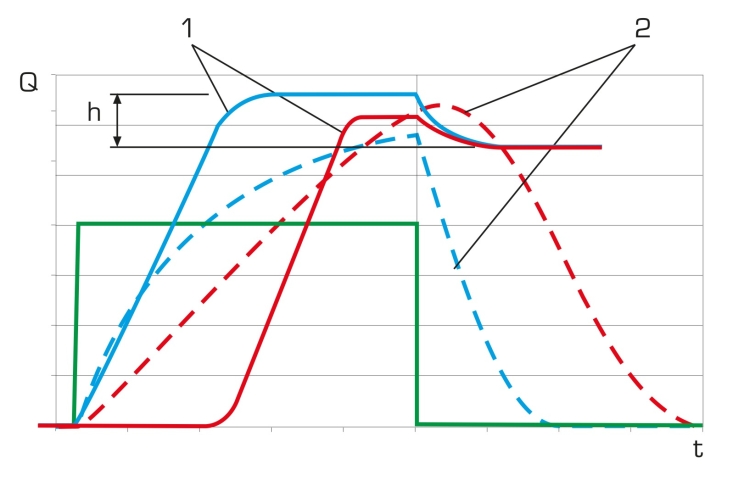

V experimente „zádržná nádrž dažďovej vody“ nádrž A a nádrž B simulujú zádržné nádrže. Vypúšťanie sa nastavuje pomocou ventilov v drenážnom potrubí. To ilustruje typické oneskorené odvodňovacie procesy.

V experimente „zásobníkové jazerá“ sú znázornené prechodné drenážne procesy v dvoch dlhodobých zásobných nádržiach. V tomto experimente sa prehrádzka používa ako voľný prepad.

V experimente „pretlakovej komory“ sa rýchlym uzavretím brány v drenážnom potrubí vytvorí vodné kladivo. Osciláciu možno vnímať ako kyvadlový pohyb hladiny vody v vyrovnávacej komore.

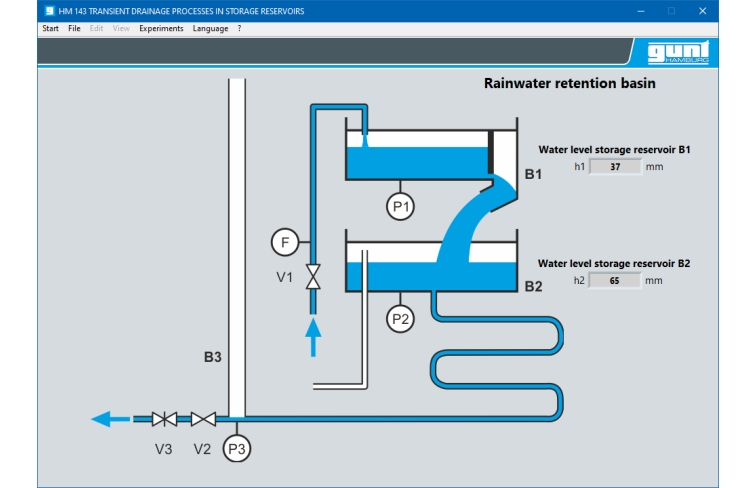

Hladiny vody v nádržiach a na vyrovnávacej komore sú snímané tlakovými snímačmi a zobrazované pomocou softvéru GUNT .

Objednávacie číslo: 070.14300

Špecifikácia

prechodné odvodňovacie procesy v zásobných nádržiach
fungovanie prepäťovej komory
experiment „zádržnej nádrže na dažďovú vodu“: nádrž A a nádrž B ako krátkodobé zásobné nádrže, obdĺžniková prehrádzka ako brána
experiment „zásobníkové jazerá“: povodie A a povodie B sa používajú ako dlhodobé zásobné nádrže, obdĺžniková prehrádzka ako prepadová.
Experiment „prepäťovej komory“: priehľadná rúrka ako vyrovnávací komora v drenážnom potrubí nádrže B
brána v drenážnom potrubí na vytváranie vodného rázu
tlakové snímače na oboch nádržiach a vyrovnávacej komore zachytávajú kolísanie hladiny vody

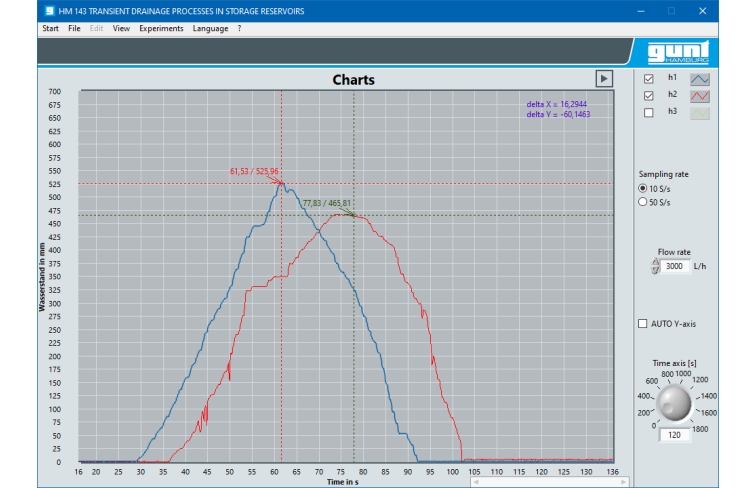

znázornenie variácií vodných hladín pomocou softvéru GUNT
Softvér GUNT na zber dát cez USB pod Windows 10

Technické dáta

Umývadlo A: DxŠxV: 900x900x300mm

materiál: nerezová oceľ
hranatá prehrádzka podľa Rehbocka, nastaviteľná
- ako brána, otvor brány: 0…200 mm
- ako hrádzu, výška hrádze: 0…200 mm
- prepadová šírka: 60 mm

Umývadlo B: DxŠxV: 900x900x300mm
