HL 320.05 Centrálny úložný modul s ovládačom

HL 320.05 Centrálny úložný modul s ovládačom

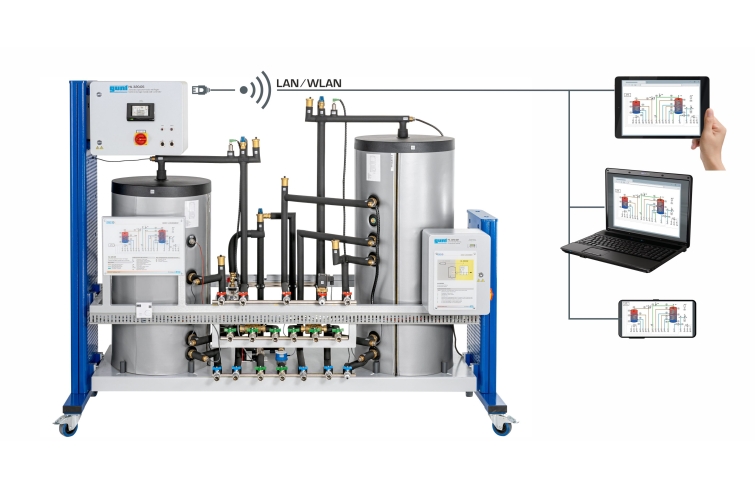

Na obrázku je HL 320.05 so spínacou skrinkou pre HL 320.02; zobrazenie užívateľského rozhrania regulátora vykurovania na ľubovoľnom počte koncových zariadení

Na obrázku je HL 320.05 so spínacou skrinkou pre HL 320.02; zobrazenie používateľského rozhrania regulátora vykurovania na ľubovoľnom počte koncových zariadení

  • v závislosti od zvolenej modulárnej kombinácie HL 320 je možné prepracovať nasledujúce vzdelávacie ciele:
    • oboznámenie sa s modernými vykurovacími systémami založenými na obnoviteľných zdrojoch energie
    • uvedenie vykurovacích systémov do prevádzky so solárnou tepelnou energiou a tepelným čerpadlom
    • prevádzkové podmienky elektrickej, hydraulickej a riadiacej techniky
    • vlastnosti rôznych spôsobov akumulácie tepla
    • vytváranie energetických bilancií pre rôzne konfigurácie systému
    • vývoj stratégií riadenia pre rôzne prevádzkové režimy

tréner, sada inštruktážnych materiálov (so vzorovými programami pre regulátor kúrenia)

  • vyrovnávacie a bivalentné skladovanie pre vykurovacie systémy s obnoviteľnými zdrojmi energie
  • regulátor vykurovania s dataloggerom a integrovaným WLAN routerom na obsluhu cez webový prehliadač
  • schopnosť siete: pozorovať, získavať, analyzovať experimenty prostredníctvom vlastnej siete zákazníka
  • čerpadlo s reguláciou otáčok a poháňaným trojcestným ventilom pre rôzne konfigurácie

požadovaný

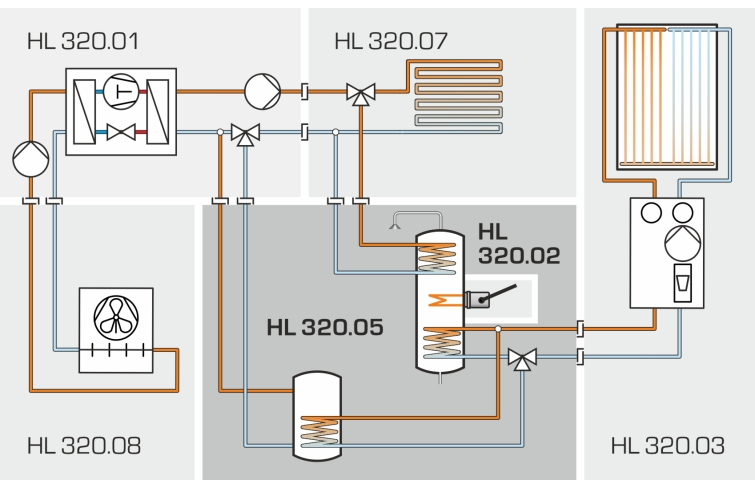

Kombinácia 1
HL 320.03 Plochý kolektor
Kombinácia 2
HL 320.02 Konvenčné kúrenie
HL 320.03 Plochý kolektor
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
Kombinácia 4
Tepelné čerpadlo HL 320.01
HL 320.03 Plochý kolektor
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
Kombinácia 5
Tepelné čerpadlo HL 320.01
HL 320.02 Konvenčné kúrenie
HL 320.03 Plochý kolektor
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu

voliteľné

Kombinácia 1, 2, 4, 5
HL 320.04 Vákuový trubicový kolektor
HL 313.01 Umelý svetelný zdroj

Modulárny systém HL 320 umožňuje experimenty s výrobou, skladovaním a využitím tepla z obnoviteľných zdrojov energie. Je možné použiť rôzne zdroje tepla, typy zásobníkov a spotrebičov. Systém využíva typické reálne komponenty z oblasti modernej vykurovacej techniky.

Centrálny skladovací modul HL 320.05 tvorí jadro modulárneho systému HL 320 a obsahuje potrubie, čerpadlo, poháňaný 3-cestný ventil a bezpečnostné zariadenia. K dispozícii sú dva rôzne spôsoby akumulácie tepla. Rýchlospojky na prednej strane modulu umožňujú hydraulické prepojenie s ostatnými modulmi stavebnicového systému HL 320 .

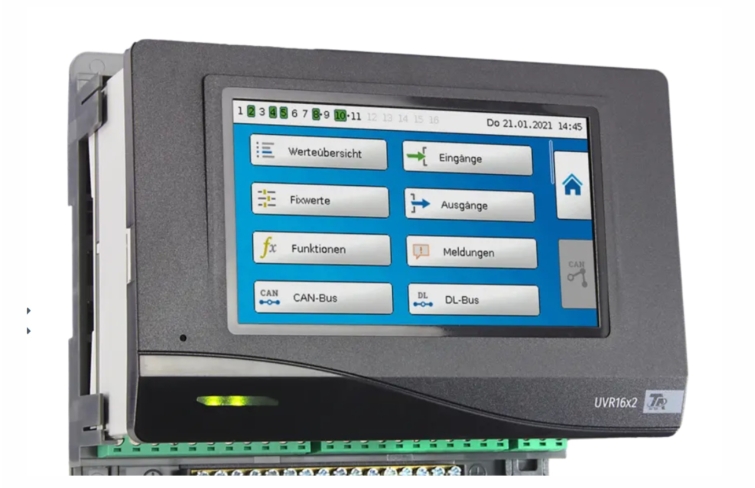

Voľne programovateľný regulátor vykurovania umožňuje ovládať a študovať všetky zamýšľané modulárne kombinácie HL 320 . Regulátor vykurovania sa ovláda pomocou dotykovej obrazovky alebo webového prehliadača s pripojením LAN / WLAN. Integrovaný WLAN router umožňuje prístup k prebiehajúcim experimentom z ľubovoľného počtu externých pracovných staníc. Je možné zvoliť rôzne užívateľské úrovne s rôznymi funkciami. Spojenie LAN /WLAN s lokálnou sieťou umožňuje vyhodnotenie zaznamenaných nameraných hodnôt na PC. Na tento účel sa dodáva dodatočný softvér výrobcu regulátora vykurovania.

Pre všetky odporúčané modulárne kombinácie HL 320 sú k dispozícii dôkladne zdokumentované konfiguračné súbory pre úvodné a pokročilé experimenty. Novo vytvorené konfigurácie alebo zmeny je možné uložiť do pamäte regulátora. Na úpravu konfiguračných súborov výrobca poskytuje aj prehľadný softvér.

Objednávacie číslo: 065.32005

Špecifikácia

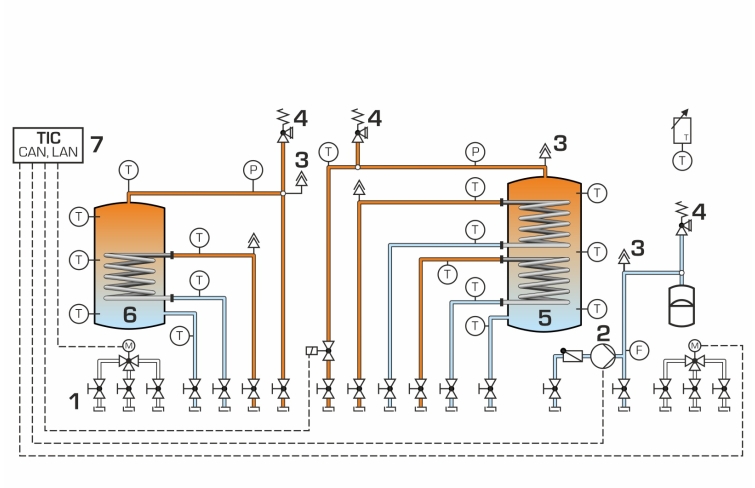

  1. vyrovnávacie úložisko a bivalentné úložisko pre experimenty s modulárnym systémom HL 320
  2. teplonosné rúrky s rýchlospojkou a uzatváracím ventilom
  3. pretlakové a odvzdušňovacie ventily pre bezpečnú prevádzku
  4. obehové čerpadlo s nastaviteľnou rýchlosťou
  5. poháňané 3-cestné ventily
  6. snímače teploty pre akumuláciu tepla a izbovú teplotu
  7. 2 tlakové senzory na monitorovanie systému
  8. prietokomery a snímače teploty na určenie tepelných tokov
  9. voľne programovateľný regulátor vykurovania s dátovým záznamníkom, ovládanie cez dotykovú obrazovku alebo webový prehliadač s LAN / WLAN pripojením
  10. vzdialené učenie: integrovaný WLAN router pre prístup k prebiehajúcim experimentom z ľubovoľného počtu externých pracovných staníc
  11. vyhodnotenie experimentu s doplnkovým softvérom výrobcu regulátora vykurovania
Technické dáta

Vyrovnávacie úložisko

  • kapacita zásobníka: 150L
  • počet výmenníkov tepla: 1
  • prevádzkový tlak: max. 5 bar
  • prevádzková teplota: max. 95 °C

Bivalentné úložisko

  • kapacita zásobníka: 200L
  • počet výmenníkov tepla: 2
  • prevádzkový tlak: max. 5 bar
  • prevádzková teplota: max. 95 °C

Pumpa

  • max. prietok 3m 3 /h
  • max. hlava: 4m

Regulátor vykurovania

  • vstupy/výstupy: až 16 (rozšíriteľné)
  • rozhrania: CAN , LAN


Meracie rozsahy
  • teplota: 16x -50°C…180°C, 1x 0…40°C
  • prietok: 20…2500L/h
  • tlak: 2x 0…6bar

230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2400x810x1900mm, Hmotnosť: cca. 220 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 065.32005
