ET 220 Konverzia energie vo veternej elektrárni

ET 220 Konverzia energie vo veternej elektrárni

Softvér GUNT s podporou siete na získavanie údajov: pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

Softvér GUNT s podporou siete na získavanie údajov: pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

  • premena kinetickej veternej energie na elektrickú energiu
  • funkcia a návrh samostatného systému s veternou elektrárňou
  • určenie výkonového koeficientu ako funkcie pomeru rýchlosti hrotu
  • energetická bilancia vo veternej elektrárni
  • určenie účinnosti veternej elektrárne
  • GUNT E-Learning
    • multimediálny online kurz o základoch veternej energie
    • učenie nezávislé od času a miesta
    • prístup cez internetový prehliadač
    • kontrolovať cielené preskúmanie cieľov vzdelávania

1 aerodynamický tunel, 1 riadiaca jednotka
1 sada meracích prístrojov
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

  • premena kinetickej veternej energie na elektrickú energiu
  • praktické experimenty v laboratórnom meradle
  • schopnosť siete: pozorovať, získavať, analyzovať experimenty prostredníctvom vlastnej siete zákazníka

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 220W Web Access Software

Ostatné príslušenstvo
ET 220.01 Veterná elektráreň

ET 220 sa používa na štúdium toho, ako sa kinetická veterná energia premieňa na elektrickú energiu.

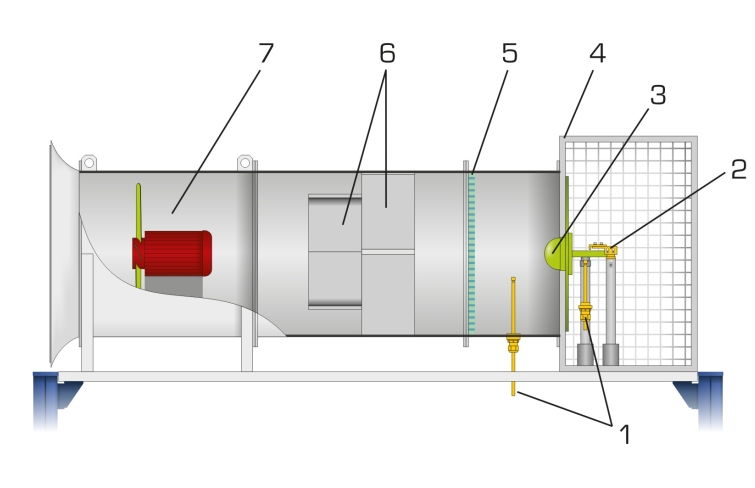

Experimentálny závod pozostáva z aerodynamického tunela a riadiacej jednotky. Veterný tunel obsahuje veternú elektráreň v laboratórnom meradle a axiálny ventilátor. Rotor a generátor sú základnými prvkami veternej elektrárne. Riadiaca jednotka obsahuje ovládacie prvky axiálneho ventilátora, akumulačné prvky elektrickej energie a elektrické spotrebiče.

Axiálny ventilátor generuje prúd vzduchu potrebný na uvedenie rotora veternej elektrárne do rotačného pohybu. Usmerňovač toku zaisťuje konzistentný tok a nízku turbulenciu. Generátor premieňa kinetickú energiu rotora na elektrickú energiu. Elektrická energia sa dodáva do samostatného systému, ktorý nie je pripojený k elektrickej sieti. Regulátor nabíjania v akumulátore poskytuje medziakumuláciu elektrickej energie. Elektrickú energiu je možné využiť pomocou elektrickej záťaže. Existujú dve žiarovky, ktoré sa dajú použiť ako spotrebitelia. Voliteľne je možné pripojiť aj externý spotrebič (napr. ohrievač). Neexistuje žiadne opatrenie na napájanie do verejnej elektrickej siete.

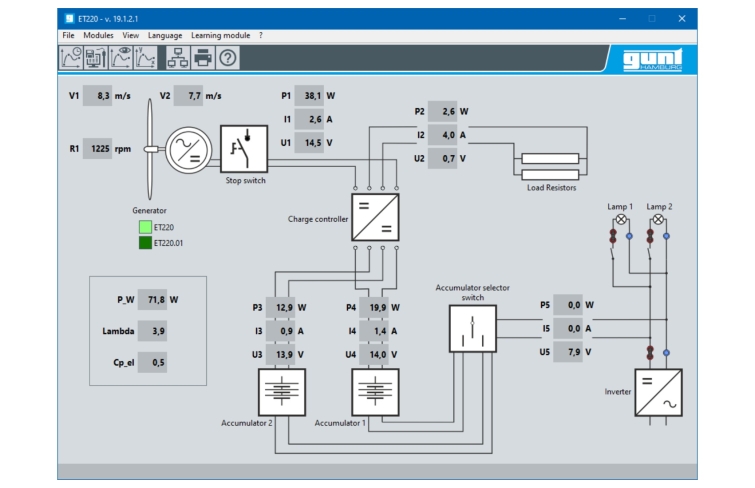

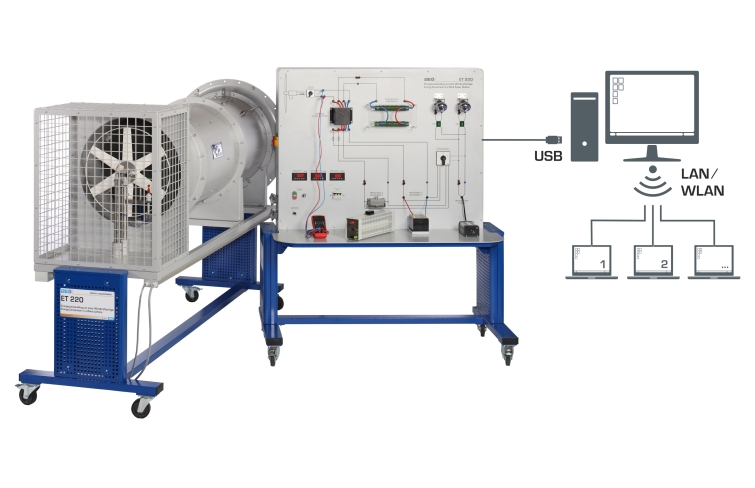

Rýchlosť vetra sa mení zmenou rýchlosti otáčania ventilátora. Zachytené sú nasledovné merania: rýchlosť vetra pred a za rotorom, rýchlosť rotora, napätie a prúd. Merania sa odčítajú z digitálnych displejov a môžu byť súčasne prenášané priamo do PC cez USB a tam analyzované pomocou priloženého softvéru GUNT . Sieťový softvér GUNT umožňuje pozorovať, získavať a analyzovať experimenty na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete zákazníka len s jednou licenciou.

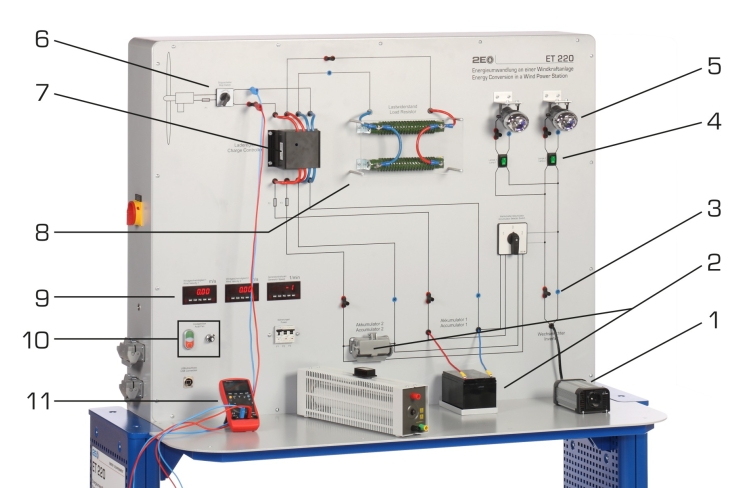

Schéma zapojenia vytlačená na riadiacej jednotke uľahčuje priradenie všetkých komponentov v rámci izolovanej siete.

Alternatívne, za účelom vykonávania experimentov v reálnych veterných podmienkach, môže byť k ovládaciemu panelu pripojená väčšia veterná elektráreň ( ET 220.01 ). Táto veterná elektráreň je navrhnutá tak, aby bola postavená vonku pod holým nebom.

Objednávacie číslo: 061.22000

Špecifikácia
  1. premena kinetickej veternej energie na elektrickú energiu
  2. veterná elektráreň laboratórneho rozsahu, samostatná prevádzka
  3. axiálny ventilátor s plynulou reguláciou otáčok (rýchlosť vetra)
  4. usmerňovač prúdenia pre konzistentné veterné podmienky
  5. generátor na premenu kinetickej energie na elektrickú energiu
  6. akumulátor na akumuláciu elektrickej energie
  7. dve žiarovky ako elektrická záťaž (spotrebitelia)
  8. meranie rýchlosti vetra pred a za rotorom, rýchlosti otáčania rotora, prúdu a napätia
  9. digitálne zobrazenie nameraných hodnôt
  10. diaľkové vzdelávanie: podrobný e-learningový kurz o základoch veternej energie dostupný online
  11. sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT na získavanie údajov prostredníctvom vlastnej siete LAN /WLAN zákazníka
  12. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Axiálny ventilátor

  • max. objemový prietok: 5m 3 /s
  • max. výkon: 1,5kW

Rotor: Ø 510 mm

Generátor

  • max. výkon: 60W
  • napätie: 12VDC
  • max. nabíjací prúd: 5A

Akumulátor

  • napätie: 12VDC
  • kapacita: 8Ah

Elektrická záťaž (žiarovky)

  • napätie: 12VDC
  • výkon: 55W každý


Meracie rozsahy
  • rýchlosť vetra: 1…40 m/s
  • rýchlosť: 0…3000 min -1
  • napätie: 0…20VDC
  • prúd: -25…25A; 0…32A

400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy; UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2600x880x1650mm (veterný tunel)
DxŠxV: 1500x800x1750mm (riadiaca jednotka)
Celková hmotnosť: cca. 380 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 061.22000

Vedomosti
Základné znalosti
Veterné turbíny PDF
Elektrochemické skladovanie Pdf
Tepelný zásobník Pdf
plagát
Vzdialený softvér pre učenie sa cez sieť: pripojenie pre zariadenia s USB portom Pdf
Vzdialené vzdelávanie-GU 100 Web Access Box Pdf
Návrh laboratória
Obnoviteľné energie, základný návrh laboratória Pdf
Obnoviteľné energie, pokročilý návrh laboratória Pdf
Video
Príslušenstvo
ET 220

Objednávacie číslo: 061.22000
