ET 220.10 Riadiaca jednotka pre veternú elektráreň ET 220.01

ET 220.10 Riadiaca jednotka pre veternú elektráreň ET 220.01

Softvér GUNT s podporou siete na získavanie údajov: pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

Softvér GUNT s podporou siete na získavanie údajov: pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

  • v kombinácii s veternou elektrárňou ET 220.01 :
    • premena kinetickej veternej energie na elektrickú energiu
    • prevádzkové správanie veternej elektrárne v reálnych poveternostných podmienkach
    • komponenty, funkcia a nastavenie samostatného systému s veternou elektrárňou
    • energetická bilancia samostatného systému s veternou elektrárňou
  • GUNT E-Learning
    • multimediálny online kurz o základoch veternej energie
    • učenie nezávislé od času a miesta
    • prístup cez internetový prehliadač
    • kontrolovať cielené preskúmanie cieľov vzdelávania

1 riadiaca jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

  • využitie veternej energie v samostatnej prevádzke za reálnych poveternostných podmienok
  • kompaktná riadiaca jednotka s regulátorom nabíjania a elektrickými spotrebičmi
  • schopnosť siete: pozorovať, získavať, analyzovať experimenty prostredníctvom vlastnej siete zákazníka

požadovaný

ET 220.01 Veterná elektráreň

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér ET 22010W pre prístup na web

Ostatné príslušenstvo
WP 300.09 Laboratórny vozík

Výroba energie vo veterných elektrárňach pokrýva celosvetovo výrazne rastúci podiel energetických potrieb. Premena kinetickej veternej energie a využitie a skladovanie vyrobenej elektrickej energie sú v tomto kontexte rozhodujúce aspekty.

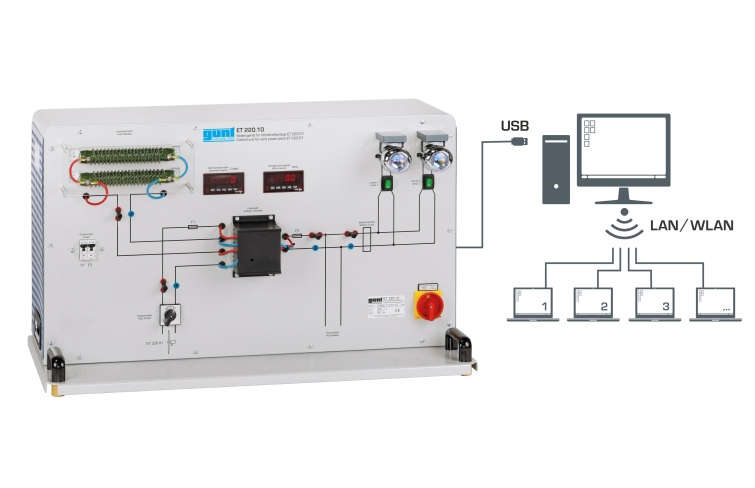

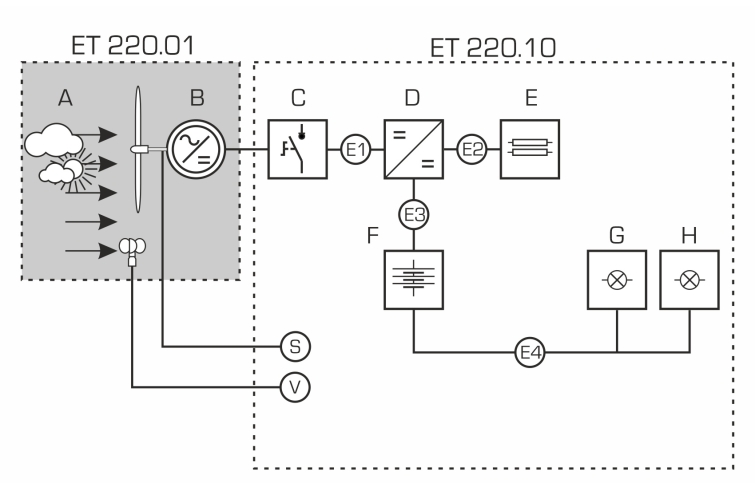

ET 220.10 je kompaktná riadiaca jednotka pre mobilnú veternú elektráreň ET 220.01 . Elektrická energia z veternej elektrárne ET 220.01 je dodávaná do samostatného systému ET 220.10 , ktorý je nezávislý od elektrickej siete.

Elektrická energia je dočasne akumulovaná pomocou regulátora nabíjania v akumulátore, ktorý je súčasťou ET 220.01 . Akonáhle je akumulátor nabitý, prebytočná elektrická energia sa rozptýli v pevných odporoch. Táto ochrana proti prebitiu sa spustí pri dosiahnutí definovaného koncového napätia. Je indikovaný na regulátore nabíjania pomocou LED kontrolky. Veterná elektráreň bude pokračovať v prevádzke za týchto podmienok a v prípade potreby môže okamžite opäť poskytnúť elektrickú energiu.

V rámci samostatného systému môže byť uložená elektrická energia akumulátora absorbovaná pomocou elektrických záťaží. Dve svietidlá fungujú ako spotrebitelia. Energia nie je určená na dodávanie do verejnej elektrickej siete.

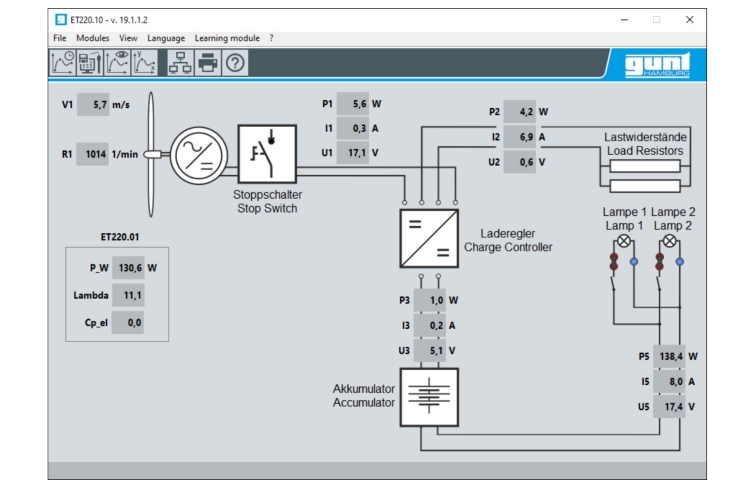

Senzory zaznamenávajú rýchlosť vetra a rýchlosť rotora ET 220.01 , ako aj prúd a napätie samostatného systému. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru GUNT . Sieťový softvér GUNT umožňuje pozorovať, získavať a analyzovať experimenty na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete zákazníka len s jednou licenciou. Digitálne displeje navyše zobrazujú rýchlosť vetra a rýchlosť rotora. Laboratórne multimetre môžu byť pripojené cez laboratórne konektory na meranie a zobrazovanie prúdu a napätia.

Objednávacie číslo: 061.22010

Špecifikácia
  1. riadiaca jednotka pre veternú elektráreň ET 220.01 v samostatnej prevádzke
  2. prípojky pre veternú elektráreň ET 220.01 a akumulátor v ET 220.01 na zadnej strane
  3. regulátor nabíjania s ochranou proti prebitiu s pevnými odpormi
  4. 2 lampy ako elektrická záťaž (spotrebitelia)
  5. detekcia a zobrazenie rýchlosti vetra a rýchlosti rotora ET 220.01
  6. detekcia prúdu a napätia v rôznych bodoch samostatného systému
  7. dodatočné meracie body pre prúd a napätie pomocou vlastného meracieho zariadenia laboratória
  8. diaľkové vzdelávanie: podrobný e-learningový kurz o základoch veternej energie dostupný online
  9. sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT na získavanie údajov prostredníctvom vlastnej siete LAN /WLAN zákazníka
  10. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Ovládač nabíjania

  • menovité napätie: 12V
  • max. nabíjacie napätie: 14,2V
  • max. prúd: 40A
  • riadiaci postup: PWM

Elektrická záťaž (2 lampy)

  • napätie: 12VDC
  • výkon: 55W každý


Meracie rozsahy
  • rýchlosť vetra: 0,3…50 m/s
  • rýchlosť: 0…3000 min -1
  • napätie: 0…20VDC
  • prúd: 0…35A

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x550x590 mm
Hmotnosť: cca. 47 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 061.22010
