HL 320.01 Tepelné čerpadlo
- oboznámenie sa s aplikáciami tepelných čerpadiel na vykurovanie miestností a ohrev vody
- pomocou tepelného čerpadla na chladenie
- výhody a nevýhody rôznych konfigurácií systému (tepelné čerpadlo soľanka, tepelné čerpadlo vzduch)
- konfigurácia a nastavenie regulátora vykurovania pre riadenie tepelného čerpadla
- prevádzkové správanie pri meniacej sa ponuke a dopyte po teple
- závislosť výkonového koeficientu od teploty zdroja a drezu
- možnosti optimalizácie faktora sezónnej výkonnosti
tréner, súbor inštruktážneho materiálu
- tepelné čerpadlo na prevádzku s rôznymi zdrojmi
- v spojení s inými modulmi HL 320 možné viaceré varianty systému
- regulátor vykurovania s dataloggerom a integrovaným WLAN routerom na obsluhu cez webový prehliadač
- schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc
požadovaný
Kombinácia 3
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
Kombinácia 4
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
Kombinácia 5
HL 320.02 Konvenčné kúrenie
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
voliteľné
Kombinácia 4, 5
HL 313.01 Umelý svetelný zdroj
HL 320.04 Vákuový trubicový kolektor
Modulárny systém HL 320 umožňuje experimenty s výrobou, skladovaním a využitím tepla z obnoviteľných zdrojov energie. HL 320.01 obsahuje tepelné čerpadlo, ktoré je možné pripojiť k rôznym zdrojom tepla a spotrebičom. Spolu s ďalšími modulmi HL 320 je možné systematicky skúmať možné varianty začlenenia tepelného čerpadla do moderného vykurovacieho systému.
Tepelné čerpadlo obsahuje kompresor, kondenzátor, expanzný ventil a výparník. Tieto komponenty sú navzájom prepojené cez chladiaci okruh. Chladivo cirkuluje v chladiacom okruhu poháňanom kompresorom. Tepelná energia zdroja sa absorbuje vo výparníku. Do odpareného chladiva v kompresore sa pridáva ďalšia energia. Táto energia môže byť odovzdaná spotrebiteľovi ako teplo.
Na trenažéri HL 320.01 je možné kondenzátor začleniť do vykurovacieho okruhu pozostávajúceho z rôznych spotrebičov. Výparník je možné napojiť na zdrojový okruh s rôznymi zdrojmi tepla. K dispozícii sú potrubia s rýchlospojkami, obehové čerpadlá a príslušenstvo potrebné na vytvorenie týchto spojení.
Voľne programovateľný regulátor vykurovania sa ovláda pomocou dotykovej obrazovky alebo webového prehliadača s pripojením LAN / WLAN. Integrovaný WLAN router umožňuje prístup k prebiehajúcim experimentom z ľubovoľného počtu externých pracovných staníc. Je možné zvoliť rôzne užívateľské úrovne s rôznymi funkciami. Spojenie LAN /WLAN s lokálnou sieťou umožňuje vyhodnotenie zaznamenaných nameraných hodnôt na PC. Na tento účel sa dodáva dodatočný softvér výrobcu regulátora vykurovania.
Objednávacie číslo: 065.32001
Špecifikácia
- tepelné čerpadlo pre modulárny systém HL 320
- prípojky pre rôzne zdroje tepla a výlevky
- jedno obehové čerpadlo a jeden bezpečnostný modul každý s expanznou nádobou pre vykurovací a zdrojový okruh
- voľne programovateľný regulátor vykurovania s dátovým záznamníkom, ovládanie cez dotykovú obrazovku alebo webový prehliadač s LAN / WLAN pripojením
- WLAN router s datalogerom, SD pamäťová karta je súčasťou balenia
- snímače teploty, prietoku a tlaku s pripojením na regulátor vykurovania
- vzdialené učenie: integrovaný WLAN router pre prístup k prebiehajúcim experimentom z ľubovoľného počtu externých pracovných staníc
- vyhodnotenie experimentu s doplnkovým softvérom výrobcu regulátora vykurovania
- chladivo R410A, GWP : 2088
Technické dáta
Tepelné čerpadlo
- vykurovací výkon: cca. 2,3 kW pri 5/65°C
Čerpadlá vykurovacieho a zdrojového okruhu
- max. prietok: 3m 3 /h
- max. hlava: 4m
Regulátor vykurovania
- vstupy/výstupy: každý až 16
- rozhrania: CAN , LAN /WLAN cez CMI /router
Chladivo
- R410A, GWP : 2088, objem náplne: 2,4 kg, ekvivalent CO 2 : 5t
Meracie rozsahy
- teplota:
- 4x -50…180°C
- 3x 0…120°C
- 1x -20…60°C
- prietok: 2x 20…2500L/h (voda)
- tlak:
- 1x -1…15 barov
- 1x -1…49 barov
- 2x 0…6bar
- 2x 0…50 barov
- 1x 0…18 barov
- 2x 0…10 barov
400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1500x790x1900 mm; Hmotnosť: cca. 125 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 065.32001
![Konverzia v energetických systémoch: experimentálne jednotky](/images/wissen_thumbs/292_en-GB.jpg)
![GUNT RHLine: Obnoviteľné teplo](/images/wissen_thumbs/436_en-GB.jpg)

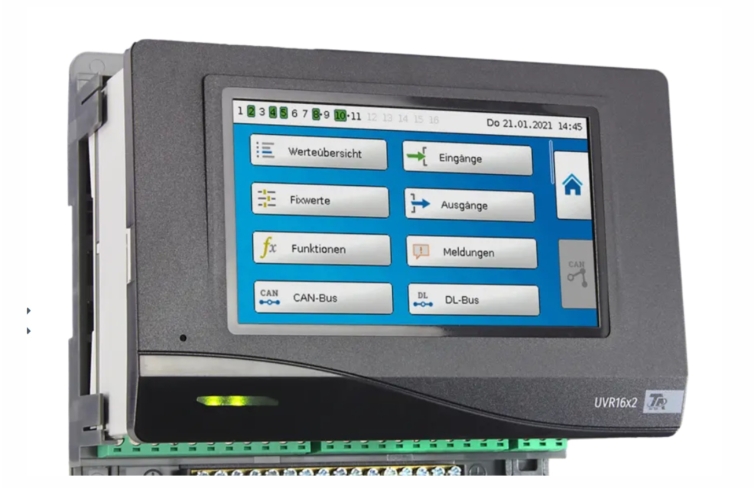

![Regulátor vykurovania: ovládanie cez dotykovú obrazovku alebo webový prehliadač](/images/datasheet/425/HL-320.01-Heat-pump-products_list_small-gunt-425-add_1.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/425/HL-320.01-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-425-foto_totale.jpg)
![HL 313.01 Zdroj umelého svetla](/images/datasheet/425/HL-320.01-HL-313.01-Artificial-light-source-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/425/HL-320.01-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.04 Vákuový trubicový kolektor](/images/datasheet/425/HL-320.01-HL-320.04-Evacuated-tube-collector-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.03 Plochý kolektor](/images/datasheet/425/HL-320.01-HL-320.03-Flat-collector-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/425/HL-320.01-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/425/HL-320.01-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/425/HL-320.01-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.02 Konvenčné kúrenie](/images/datasheet/425/HL-320.01-HL-320.02-Conventional-heating-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.03 Plochý kolektor](/images/datasheet/425/HL-320.01-HL-320.03-Flat-collector-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/425/HL-320.01-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/425/HL-320.01-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-425-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/425/HL-320.01-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-425-foto_totale.jpg)

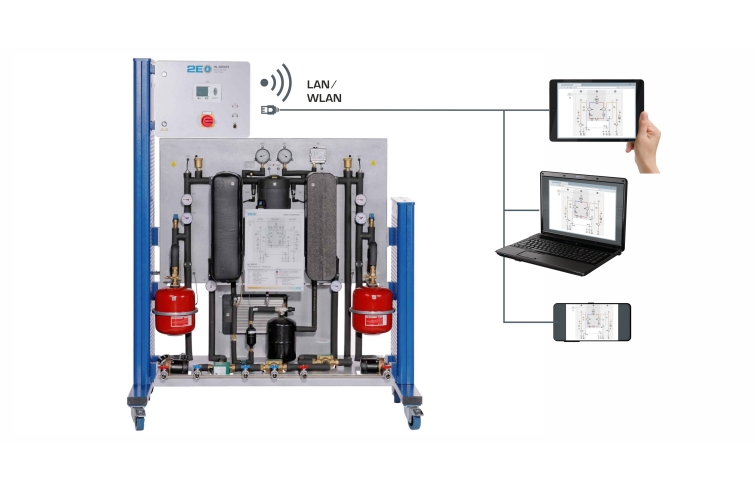

![Zobrazenie používateľského rozhrania regulátora vykurovania na ľubovoľnom počte koncových zariadení](/images/datasheet/425/HL-320.01-Heat-pump-products_list_small-gunt-425-foto_totale.jpg)

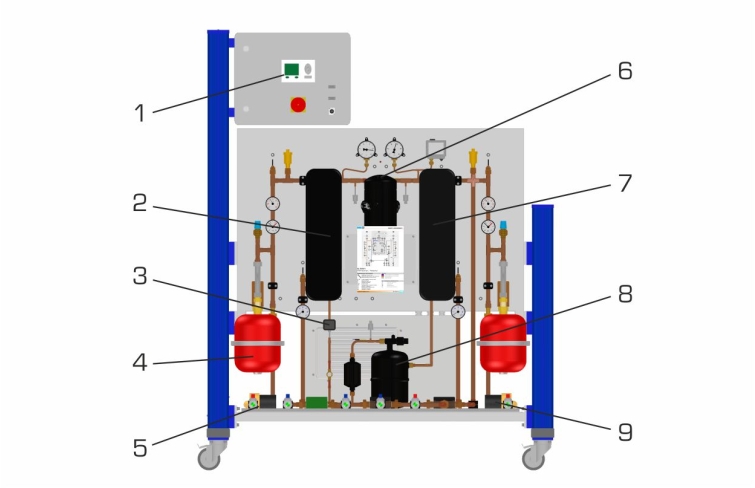

![1 voľne programovateľný regulátor vykurovania: ovládanie cez dotykovú obrazovku alebo webový prehliadač, 2 výparník, 3 expanzný ventil, 4 expanzná nádoba, 5 okruh zdroja čerpadla, 6 okruh vykurovania čerpadla, 7 prijímač, 8 kondenzátor, 9 špirálový kompresor](/images/datasheet/425/HL-320.01-Heat-pump-products_list_small-gunt-425-zeichnung.jpg)

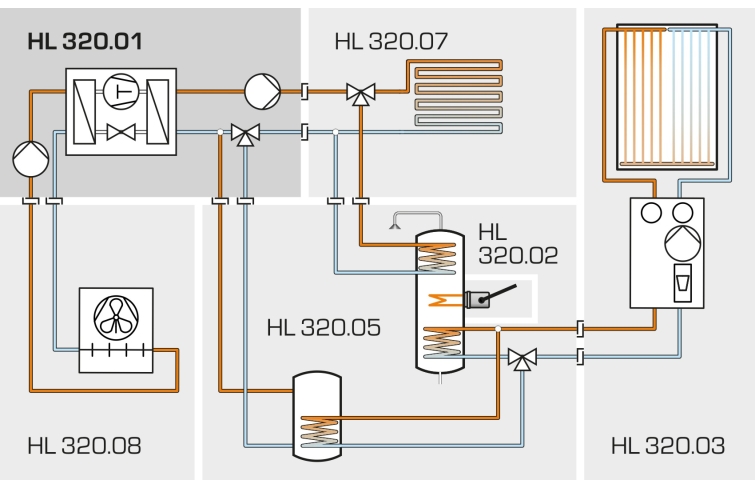

![Zahrnutie HL 320.01 do jednej možnej konfigurácie modulárneho systému HL 320](/images/datasheet/425/HL-320.01-Heat-pump-products_list_small-gunt-425-zeichnung_einzelheit_1.jpg)

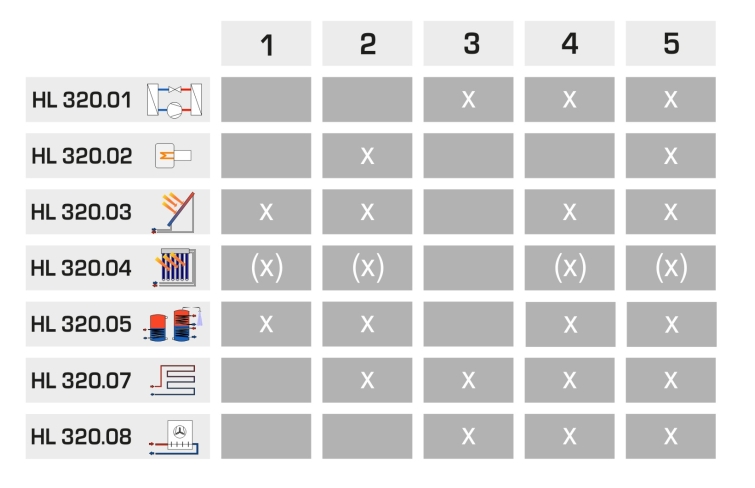

![Odporúčané kombinácie modulárneho systému HL 320](/images/datasheet/425/HL-320.01-Heat-pump-products_list_small-gunt-425-zeichnung_einzelheit_2.jpg)
