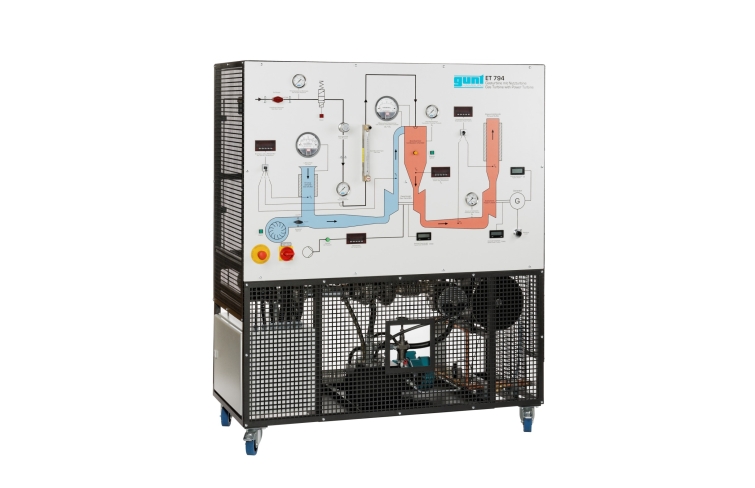

ET 794 Plynová turbína s generátorom

ET 794 Plynová turbína s generátorom

  • určenie výkonu hriadeľa
  • určenie špecifickej spotreby paliva
  • zaznamenávanie charakteristík výkonovej turbíny
  • určenie účinnosti systému

1 tréner
1 sada inštruktážneho materiálu

  • jednoduchý model plynovej turbíny
  • dvojhriadeľové usporiadanie s vysokotlakovou turbínou a výkonovou turbínou
  • displej a ovládací panel s názornou schémou procesu
  • propán ako palivo

Plynové turbíny s voľnobežnými energetickými turbínami sa používajú predovšetkým ako pohonné systémy pre široko sa meniace energetické požiadavky v elektrárňach a na palubách lodí, lokomotív a motorových vozidiel.

Trenažér ET 794 skúma správanie sa počas prevádzky systému s dvoma nezávislými turbínami v dvojhriadeľovom usporiadaní. Jedna turbína (vysokotlaková turbína) poháňa kompresor a druhá turbína (výkonová turbína) dodáva efektívny výkon. Zmeny výkonu v výkonovej turbíne nemajú žiadny vplyv na kompresor, ktorý je schopný udržiavať optimálnu rýchlosť v bode s najlepšou účinnosťou.

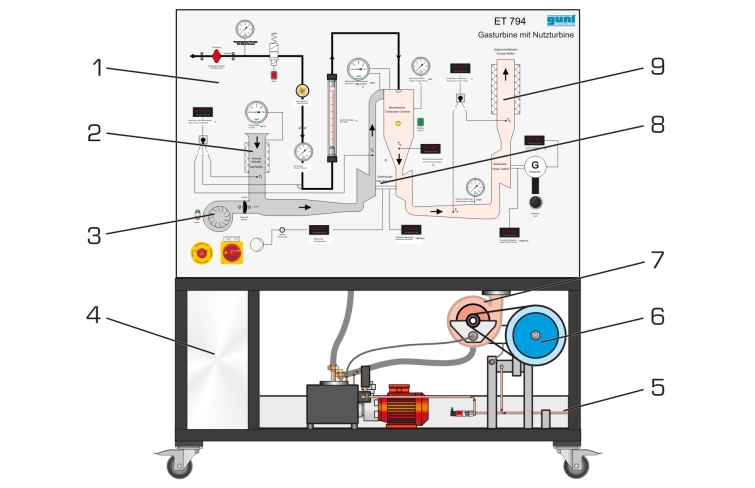

Súčasťou trenažéra sú tieto komponenty: kompresor, rúrková spaľovacia komora a vysokotlaková turbína; palivový systém; štartovací a zapaľovací systém; mazací systém; výkonová turbína; generátor; a meracie a kontrolné zariadenia.

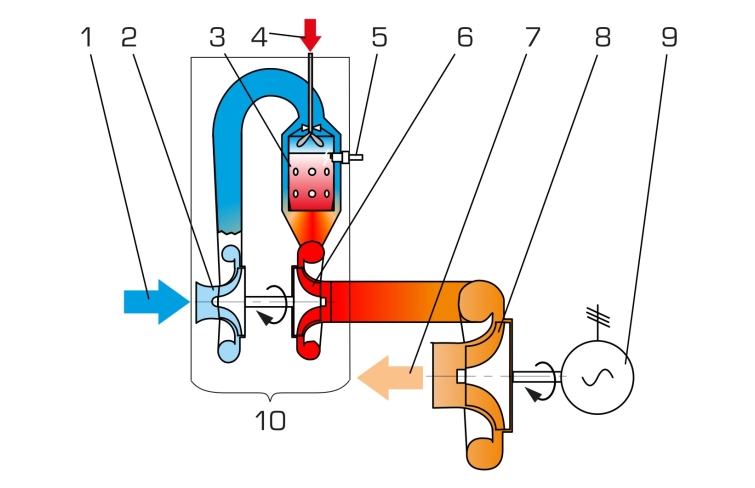

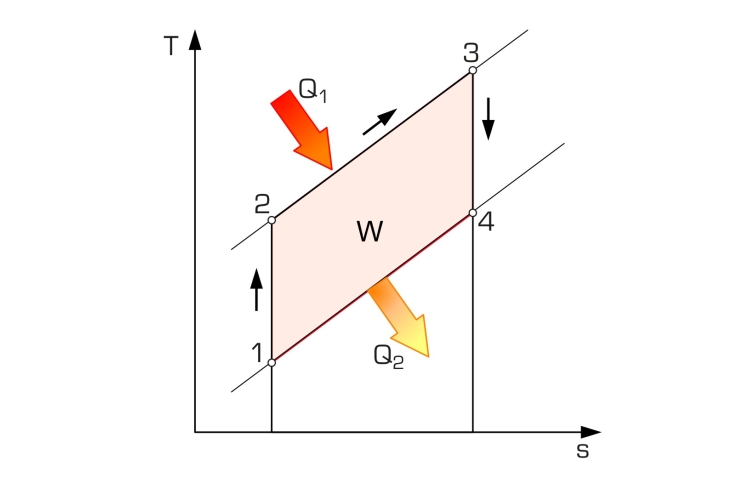

Celá jednotka sa nazýva plynová turbína. Plynová turbína funguje ako otvorený cyklický proces, pri ktorom je okolitý vzduch nasávaný a privádzaný späť. Vysokotlaková turbína spolu s kompresorom a spaľovacou komorou sa nazýva generátor plynu, pretože produkuje plyn potrebný pre výkonovú turbínu. Na tento účel sa nasávaný okolitý vzduch v jednostupňovom radiálnom kompresore privedie na vyšší tlak. Keď vzduch vstúpi do spaľovacej komory, na spaľovanie sa použije iba jeho časť. Tento vzduch sa spomaľuje pomocou generátora turbulencie tak, že pridané palivo môže horieť stabilným plameňom. Väčšia časť vzduchu sa používa na chladenie komponentov spaľovacej komory a na konci spaľovacej komory sa primiešava do spaľovacích plynov. Tým sa zníži teplota plynu na prípustnú vstupnú teplotu vysokotlakovej turbíny.

Plyn prúdi zo spaľovacej komory do jednostupňovej radiálnej vysokotlakovej turbíny a odvádza časť svojej energie do turbíny. Táto energia poháňa kompresor.

V výkonovej turbíne plyn vybíja zvyšnú časť svojej energie, ktorá sa premieňa na mechanickú energiu a poháňa generátor. Vzniknutá elektrická energia sa odvádza pomocou brzdových odporov. Plynová turbína sa spúšťa pomocou rozbehového ventilátora.

Rýchlosť, teploty a tlaky a hmotnostné prietoky vzduchu a paliva sa zaznamenávajú a zobrazujú pomocou snímačov. Stanovia sa typické charakteristické premenné.

Objednávacie číslo: 061.79400

Špecifikácia
  1. experimenty týkajúce sa funkcie a správania pri prevádzke plynovej turbíny v dvojhriadeľovom usporiadaní
  2. prevádzka s výkonovou turbínou a generátorom
  3. asynchrónny motor s frekvenčným meničom ako generátor
  4. spúšťací ventilátor na spustenie vysokotlakovej turbíny
  5. premena vytvorenej elektrickej energie na teplo pomocou 600W brzdových odporov
  6. efektívne tlmenie nasávania a výfuku pre laboratórnu prevádzku
  7. senzory zaznamenávajú všetky relevantné dáta vizualizované na displejoch v schéme procesu
Technické dáta

Plynový generátor (kompresor a vysokotlaková turbína)

  • rozsah otáčok: 60000…125000min -1
  • max. tlakový pomer: 1:2,0
  • max. hmotnostný prietok (vzduch): 0,115 kg/sec
  • max. spotreba paliva: 120g/min

Výkonová turbína

  • rozsah otáčok: 10000…40000min -1
  • mechanický výkon: 0…1,5kW
  • elektrický výkon: 0…1kW
  • hladina zvuku vo vzdialenosti 1m: max. 80 dB(A)
  • teplota výfukových plynov: 700°C


Meracie rozsahy
  • teplota: 4x 0…200°C / 3x 0…1200°C
  • rýchlosť: 0…199999 min -1
  • elektrický výkon: 0…1999W
  • rýchlosť: 0…28 m/s (vstup vzduchu)
  • prietok: 1,5…10,5 kg/h (palivo)
  • prívodný tlak: 0…25 bar (palivo)
  • tlak trysky: 0…4bar (palivo)
  • tlaková strata spaľovacej komory: 0…20 mbar
  • tlak (vstup): výkonová turbína 0…2,5 bar (výkonová turbína)
  • tlak (vstup): 0…250 mbar (výkonová turbína)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1400x790x1375 mm
Hmotnosť: cca. 300 kg

Vyžaduje sa pre prevádzku

chladiaca voda: 200L/h, propán: 4…15bar
ventilácia na 500m 3 /h, odvod spalín

Objednávacie číslo: 061.79400

Vedomosti
Základné znalosti
Plynové turbíny PDF
Prehľad produktov
Konverzia v energetických systémoch: experimentálne jednotky Pdf
Návrh laboratória
Termodynamika, návrh základného laboratória Pdf
ET 794

Objednávacie číslo: 061.79400
