ET 630 Dvojdielny klimatizačný systém

návrh a prevádzka klimatizácie s deleným systémom
6 prevádzkových režimov
- chladenie
- odvlhčovanie (mierne chladenie)
- kúrenie
- vetranie (iba ventilátor vnútornej jednotky)
- automatický (prevádzkový režim vhodný pre izbovú teplotu)
- test funkcie chladenia
3 doplnkové funkcie
- „spánok“ (vypnutie po niekoľkých hodinách)
- „hojdačka“ (poloha lamely výstupu vzduchu)
- časovač na zapnutie a vypnutie
funkcie diaľkového ovládania

1 tréner
1 diaľkový ovládač
1 manuál

moderná klimatizačná jednotka s funkciou tepelného čerpadla: chladenie a kúrenie
šesť rôznych prevádzkových režimov

Klimatizácie s deleným systémom sa používajú na chladenie, odvlhčovanie a tiež vykurovanie miestností. Pozostáva z vnútornej a vonkajšej jednotky.

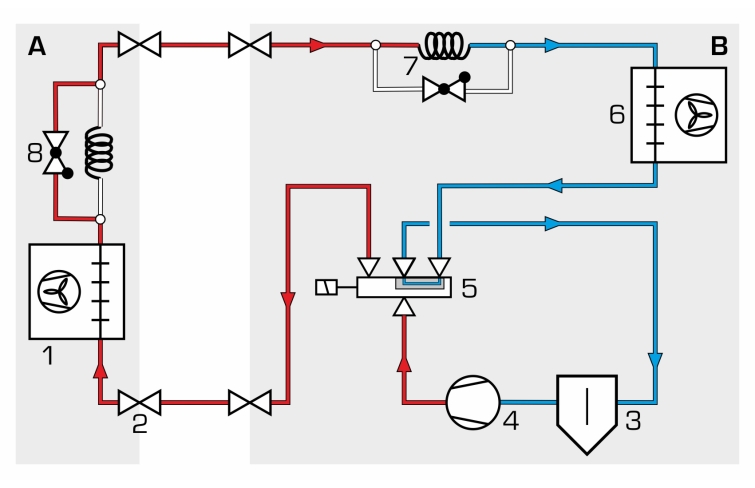

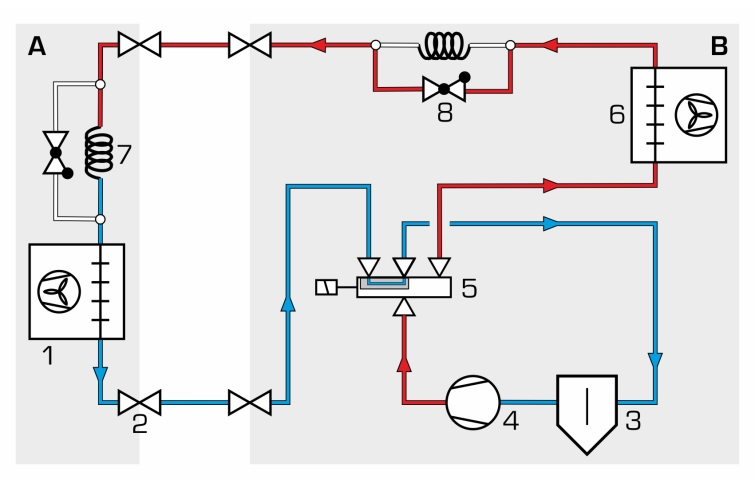

Vo vnútornej jednotke sa nachádza výmenník tepla s ventilátorom pracujúcim ako výparník v chladiacom okruhu počas prevádzky chladenia. Počas prevádzky vykurovania funguje ako kondenzátor. Vonkajšia jednotka obsahuje kompresor, ďalší výmenník tepla, expanzný prvok (napr. kapilára) a prvok umožňujúci prechod z chladiacej na vykurovaciu prevádzku. V chladiacej prevádzke odoberá chladivo vo výmenníku tepla vnútornej jednotky teplo zo vzduchu v miestnosti. Vo vonkajšej jednotke sa teplo vo výmenníku tepla odvádza do okolitého vzduchu kondenzáciou chladiva. Počas prevádzky vykurovania je prenos tepla obrátený.

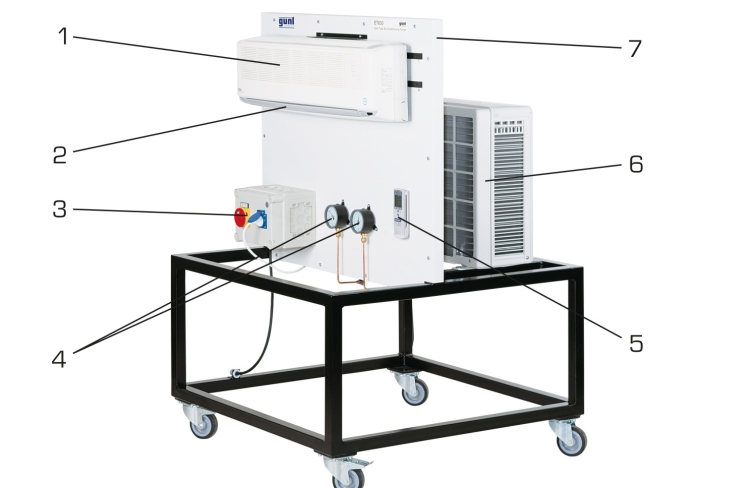

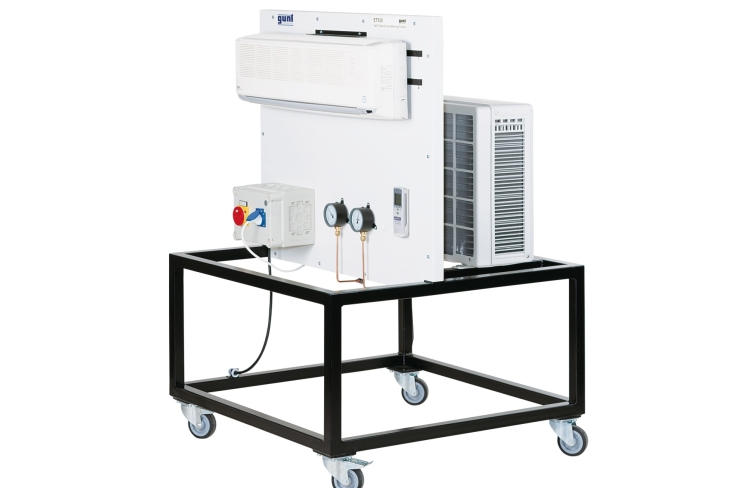

ET 630 obsahuje deliacu stenu, na ktorej predný a zadný panel je namontovaná moderná delená systémová klimatizácia. Pre lepšiu demonštráciu jeho činnosti sú k dispozícii ďalšie dva ukazovatele tlaku pre chladivo. Prevádzkový režim, stupeň ventilátora vnútornej jednotky (prevádzka ventilátora) a požadovaná izbová teplota sa vyberajú pomocou diaľkového ovládača. Počas automatickej prevádzky sa zaznamenáva aktuálna izbová teplota a automaticky sa volí prevádzkový režim na dosiahnutie špecifikovanej izbovej teploty.

Okrem toho sa na diaľkovom ovládači nastavujú nasledujúce funkcie: časovač pre pravidelné zapínanie a vypínanie, zostávajúci čas prevádzky v hodinách (režim spánku; vhodné pre energeticky úspornú prevádzku) a horizontálna poloha lamely na výstupe vzduchu distribúcia (hojdací režim; pevná alebo pohyblivá).

Objednávacie číslo: 061.63000

Špecifikácia

trenažér z praktického radu GUNT pre školenie mechatronických inžinierov pre chladiareň
návrh a prevádzka komerčnej klimatizácie s deleným systémom
znázornenie princípu delenia pomocou deliacej steny
6 rôznych prevádzkových režimov: kúrenie, chladenie, odvlhčovanie, vetranie, automatika, test
3 dodatočné funkcie konfigurovateľné pomocou diaľkového ovládača: spánok, hojdanie, časovač
2 manometre chladiva ukazujú nízky a vysoký tlak kompresora
chladivo R32, GWP : 675
diaľkové ovládanie na batérie
