CE 642 Bioplynová stanica
- dosiahnutie stabilného prevádzkového stavu
- vplyv nasledujúcich parametrov na výrobu bioplynu
- teplota
- substrát
- objemové zaťaženie
- hodnota pH
- vplyv prevádzkového režimu na výťažok bioplynu
- jednostupňový alebo dvojstupňový
- s postfermentáciou a bez nej
- spojité a nespojité
- určenie nasledujúcich parametrov v závislosti od prevádzkových podmienok
- výťažok bioplynu
- prietok bioplynu
- kvalitu bioplynu
- zrkadlenie obrazovky: zrkadlenie používateľského rozhrania na koncových zariadeniach
- navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
- rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu
1 pokusná rastlina, 1 baliaca jednotka silikagélu
1 sada príslušenstva, 1 sada inštruktážneho materiálu
- dvojstupňová bioplynová stanica
- rozsiahla analýza bioplynu
- riadenie závodu pomocou PLC cez dotykovú obrazovku
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky na ďalších koncových zariadeniach: PC, tablet, smartfón
V bioplynovej stanici mikroorganizmy biologicky odbúravajú organické východiskové látky (substrát) za vylúčenia svetla a kyslíka. Produktom tejto anaeróbnej degradácie je zmes plynov, ktorá pozostáva predovšetkým z metánu. Táto zmes plynov sa nazýva bioplyn.
Experimentálne zariadenie CE 642 slúži na praktickú demonštráciu výroby bioplynu. Substrát je suspenzia rozdrvených organických pevných látok. V prvom miešanom tankovom reaktore sa hydrolyzuje a okyslí. Tu anaeróbne mikroorganizmy premieňajú organické látky s dlhým reťazcom na organické látky s krátkym reťazcom. Bioplyn vzniká v druhom miešanom tankovom reaktore v poslednom kroku anaeróbnej degradácie. Obsahuje najmä metán a oxid uhličitý. Táto dvojstupňová metóda umožňuje nastavenie a optimalizáciu okolitých podmienok v oboch reaktoroch oddelene. Digest sa zhromažďuje v samostatnej nádrži.
V oboch reaktoroch sa kontroluje teplota a hodnota pH. Výsledný bioplyn sa suší v kolóne. Kolóna sa naplní silikagélom. Následne sa meria prietok, vlhkosť, obsah metánu, obsah oxidu uhličitého a teplota bioplynu. Systém je riadený PLC cez dotykovú obrazovku. Prostredníctvom integrovaného smerovača je možné systém alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka.
Experimentálne zariadenie umožňuje kontinuálny aj diskontinuálny (vsádzkový) režim prevádzky. Na experimenty je potrebná anaeróbna biomasa z bioplynovej stanice. Na výrobu substrátu možno použiť napr. zemiaky alebo kukuricu. Na prepláchnutie experimentálneho zariadenia je potrebný inertný plyn (napr. oxid uhličitý).
Objednávacie číslo: 083.64200
Špecifikácia
- dvojstupňová bioplynová stanica (možnosť nepretržitej alebo diskontinuálnej prevádzky)
- 2 miešané tankové reaktory vyrobené z nehrdzavejúcej ocele s kapacitnými snímačmi hladiny
- samostatná napájacia jednotka so zásobníkom substrátu a napájacím čerpadlom
- kontrola teploty a hodnoty pH v reaktoroch
- 2 dávkovacie čerpadlá na kyselinu a lúh
- okruh vykurovacej vody so zásobníkom, ohrievačom, regulátorom teploty a čerpadlom
- bioplyn sa suší silikagélom
- analýza bioplynu: prietok, obsah metánu, obsah oxidu uhličitého, vlhkosť a teplota
- riadenie závodu pomocou PLC cez dotykovú obrazovku
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 5 koncových zariadeniach
- zber dát cez PLC do internej pamäte, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
Technické dáta
PLC : Eaton XV303
Nádrže vyrobené z nehrdzavejúcej ocele
- reaktor (1. stupeň): 26,3 l
- reaktor (stupeň 2): 73,5 l
- zásobník substrátu: cca. 30L
- Nádrž na digestát: 26,3L
Čerpadlá
- 3 peristaltické čerpadlá: každé max. 25 l/h
- 2 dávkovacie čerpadlá: každé max. 2,1 l/h
- čerpadlo vykurovacej vody: max. 480 l/h
Miešacie stroje
- zásobník substrátu: max. 200 min -1
- reaktory: každý max. 120 min -1
Meracie rozsahy
- obsah metánu: 0…100 %,
- obsah oxidu uhličitého: 0…100%
- prietok: 0…30 NL/h (bioplyn)
- Hodnota pH: 2x 1…14
- vlhkosť: 0…100%
- teplota: 3x 0…100°C (reaktory a bioplyn)
400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1100x790x1400mm (zásobná jednotka)
DxŠxV: 2060x790x1910 mm (tréner)
DxŠxV: 1100x790x1400mm (dokvasovacia jednotka)
Celková hmotnosť: cca. 770 kg
Vyžaduje sa pre prevádzku
biomasa z bioplynovej stanice, substrát (odporúčanie: zemiaky alebo kukurica), lúh sodný, kyselina chlorovodíková, inertný plyn (napr. oxid uhličitý) 5 kg/h, min. 2 bar; prípojka vody + dra v 300L /h, min. 3 bar; odsávaný vzduch + ventilácia na 245 m 3 /h
Objednávacie číslo: 083.64200
![Bioplynová stanica](/images/wissen_thumbs/12_en-GB.jpg)
![Bioetanol](/images/wissen_thumbs/283_en-GB.jpg)
![Bionafta](/images/wissen_thumbs/284_en-GB.jpg)
![Biomasa: experimentálne jednotky](/images/wissen_thumbs/282_en-GB.jpg)
![Biomasa](/images/wissen_thumbs/381_en-GB.jpg)
![Vzdialené učenie-Zrkadlenie obrazovky: pripojenie, zrkadlenie, získavanie údajov](/images/wissen_thumbs/521_en-GB.jpg)
![Obnoviteľné zdroje energie, pokročilý návrh laboratória](/images/wissen_thumbs/268_en-GB.jpg)

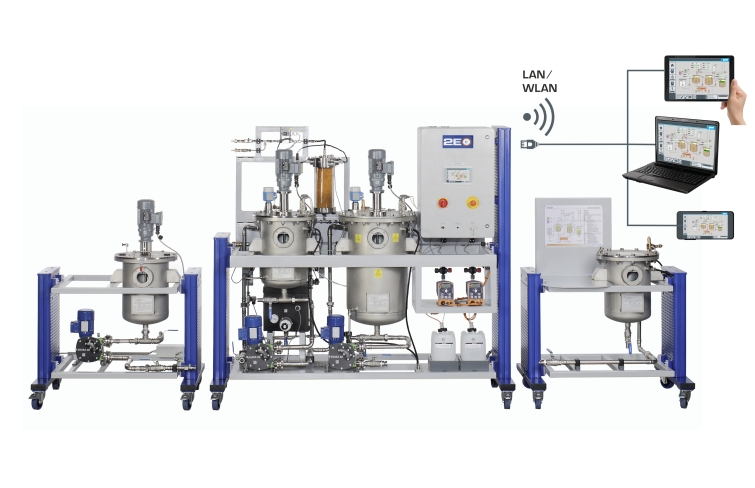

![Na obrázku je zľava doprava: zásobovacia jednotka, trenažér a postfermentačná jednotka; zrkadlenie obrazovky je možné na rôznych koncových zariadeniach](/images/datasheet/70/CE-642-Biogas-plant-products_list_small-gunt-70-foto_totale.jpg)

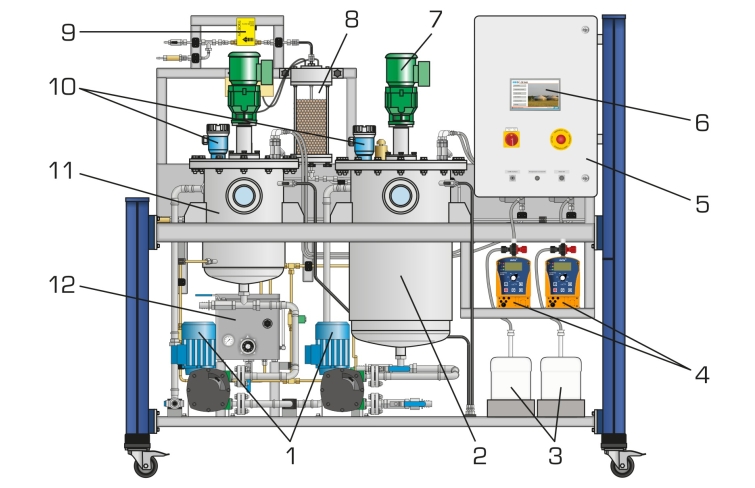

![1 peristaltické čerpadlá, 2 reaktor (2. stupeň), 3 nádrže na kyselinu a lúh, 4 dávkovacie čerpadlá, 5 rozvádzačov, 6 PLC s dotykovou obrazovkou, 7 miešačiek, 8 sušiacich kolón, 9 prietokomerov (bioplyn), 10 kapacitných hladín snímačov, 11 reaktor (1. stupeň), 12 zásobník vykurovacej vody](/images/datasheet/70/CE-642-Biogas-plant-products_list_small-gunt-70-zeichnung.jpg)

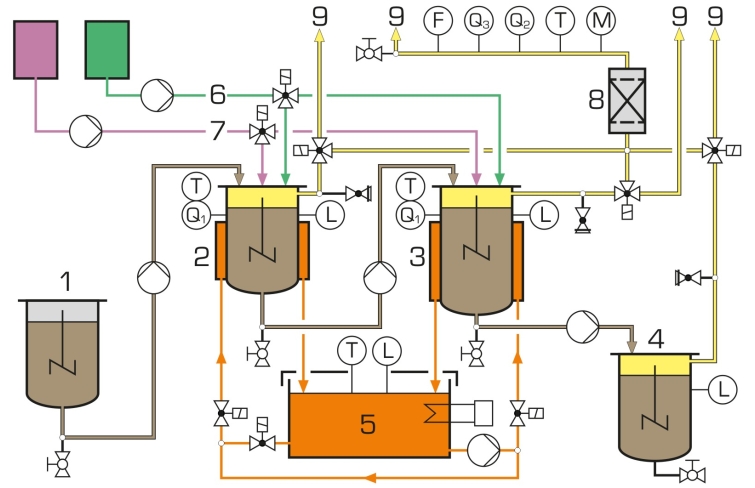

![1 zásobník substrátu, 2 reaktor (1. stupeň), 3 reaktor (2. stupeň), 4 nádrž digestátu, 5 vykurovacia voda, 6 kyselina, 7 lúh, 8 sušiaca kolóna, 9 bioplyn; prietok F, hladina L, vlhkosť M, hodnota pH Q1, obsah metánu Q2, obsah oxidu uhličitého Q3, teplota T](/images/datasheet/70/CE-642-Biogas-plant-products_list_small-gunt-70-zeichnung_einzelheit_1.jpg)

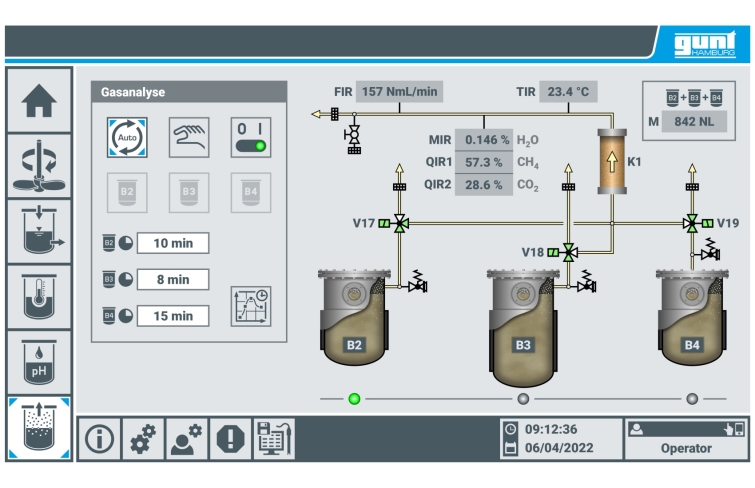

![Obslužné rozhranie PLC: položka menu „analýza plynu“](/images/datasheet/70/CE-642-Biogas-plant-products_list_small-gunt-70-zeichnung_einzelheit_2.jpg)
